Instrukcja obsługi elektrozaczepu BEA 10STRIKECUV
Szybki przewodnik po instalacji i konfiguracji elektrozaczepu BEA 10STRIKECUV. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie 12/24 VDC oraz ustawić tryb pracy fail-safe lub fail-secure.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Elektrozaczep BEA 10STRIKECUV to uniwersalne urządzenie przeznaczone do współpracy z zamkami cylindrycznymi i wpuszczanymi o skoku języka do 9/16" (15 mm). Urządzenie może pracować w trybie fail-safe (zasilanie blokuje) lub fail-secure (zasilanie otwiera), co jest konfigurowalne przez użytkownika. Wymaga zasilania 12 lub 24 VDC.
Specyfikacja techniczna
- Napięcie pracy: 12 lub 24 VDC
- Pobór prądu: 300mA (12 VDC) / 150mA (24 VDC)
- Temperatura pracy: 32 – 120 °F (0 – 49 °C)
- Wytrzymałość statyczna: 1000 lbs (454 kg)
- Wytrzymałość dynamiczna: 50 ft-lbs
- Materiał: Stop cynku / stal nierdzewna
Bezpieczeństwo i wymagania
Instalacja musi być zgodna z normą NFPA70 oraz lokalnymi przepisami. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie. Należy unikać wyładowań elektrostatycznych (ESD) podczas obsługi płytek drukowanych. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń i powinno być stosowane z certyfikowanym osprzętem wyjściowym (UL-listed).
Montaż i okablowanie
- Zmierz pozycję języka zamka.
- Zaznacz linię pozycji języka na ościeżnicy.
- Przyklej szablon naklejki do zaznaczonej linii środkowej.

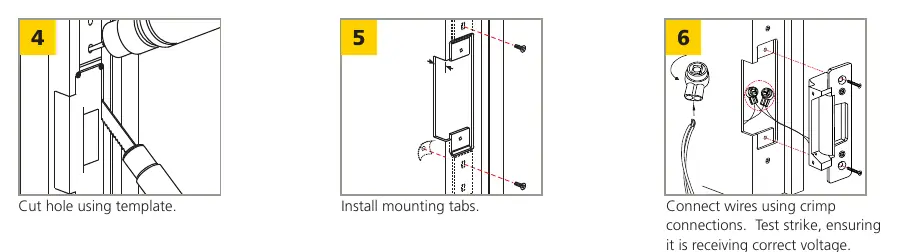

- Wykonaj otwór zgodnie z szablonem.
- Zainstaluj zaczepy montażowe.
- Podłącz przewody za pomocą złączy zaciskowych i przetestuj działanie elektrozaczepu, upewniając się, że otrzymuje prawidłowe napięcie.
Ważne: Należy zachować odpowiednią szczelinę między zaczepem a językiem zamka, aby zapobiec awarii cewki.
Schematy połączeń i konfiguracja
Urządzenie obsługuje zasilanie 12 VDC oraz 24 VDC. Polaryzacja nie jest istotna. Aby zmienić tryb pracy (fail-safe / fail-secure), należy usunąć śrubę blokującą, poluzować śrubę przesuwną, przesunąć ją w odpowiednią stronę (zgodnie z etykietą na urządzeniu) i ponownie dokręcić obie śruby.
Praktyczna pomoc
Typowe problemy
Awaria cewki elektrozaczepu
Upewnij się, że zachowano odpowiednią szczelinę między zaczepem a językiem zamka. Zbyt mała szczelina powoduje naprężenia prowadzące do awarii.
Nieprawidłowe działanie trybu pracy
Sprawdź ustawienie śruby przesuwnej. Upewnij się, że śruba blokująca została ponownie dokręcona po zmianie ustawienia na fail-safe lub fail-secure.
Uszkodzenie elektroniki
Zawsze rozładowuj ładunki elektrostatyczne (ESD) przed dotknięciem płytek drukowanych.
Przed użyciem
- Wyłącz zasilanie przed przystąpieniem do jakichkolwiek prac elektrycznych.
- Sprawdź, czy używany osprzęt wyjściowy posiada certyfikat UL.
- Upewnij się, że metoda okablowania jest zgodna z normą NFPA70.
- Zweryfikuj, czy elektrozaczep nie blokuje działania wyjść ewakuacyjnych.
- Sprawdź, czy napięcie zasilania jest zgodne z wybranym trybem (12V lub 24V).
Parametry w praktyce
- 9/16" (15mm) Latch throw
- Maksymalny skok języka zamka, który może obsłużyć elektrozaczep.
Ilustracje i schematy
- Schemat 12 VDC: Podłączenie zasilania 12V do urządzenia (polaryzacja nieistotna).
- Schemat 24 VDC: Podłączenie zasilania 24V do urządzenia (polaryzacja nieistotna).
- Konfiguracja śruby: Przesunięcie w prawo ustawia tryb fail-safe, w lewo tryb fail-secure.
Zgodność modelu
- Przeznaczony do zamków cylindrycznych i wpuszczanych.
- Wymaga stosowania z certyfikowanym osprzętem wyjściowym (UL-listed).
- Tylko do użytku wewnątrz pomieszczeń.
