Instrukcja obsługi czujnika drzwi przesuwnych BEA 10ULTIMO

Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów z czujnikiem BEA 10ULTIMO. Dowiedz się, jak zamontować urządzenie, podłączyć przewody i skonfigurować strefy detekcji dla automatycznych drzwi przesuwnych.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Czujnik BEA 10ULTIMO to zaawansowane urządzenie aktywacji i bezpieczeństwa przeznaczone do automatycznych drzwi przesuwnych. Wykorzystuje technologię mikrofalową (radar) oraz aktywną podczerwień (AIR). Przed przystąpieniem do instalacji upewnij się, że zasilanie jest zgodne ze specyfikacją (12-24 VAC lub 12-30 VDC) i że montaż jest przeprowadzany przez wykwalifikowany personel.

Opis urządzenia

Urządzenie składa się z obudowy, anteny radarowej, odbiornika i emitera AIR, wyświetlacza LCD oraz przycisków regulacyjnych. Wewnątrz znajdują się złącza do podłączenia przewodów oraz pokrętła do regulacji kąta kurtyny AIR i ustawień głównych.

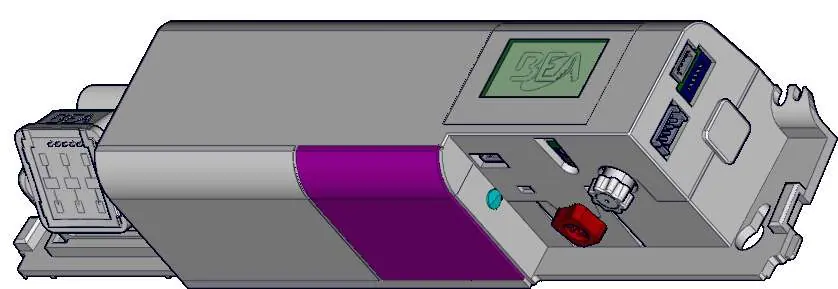

Schemat budowy czujnika BEA 10ULTIMO
Schemat budowy czujnika BEA 10ULTIMO

Montaż i okablowanie

Czujnik należy zamontować centralnie nad otworem drzwiowym, nie wyżej niż 5 cali od dołu nadproża. Użyj dostarczonego szablonu montażowego. Okablowanie obejmuje:

Schemat okablowania czujnika
Schemat okablowania czujnika
  • Zasilanie: Czerwony i czarny przewód (12-24 VAC / 12-30 VDC).
  • Wejścia bezpieczeństwa: Brązowy i niebieski przewód.
  • Wejścia otwierania: Biały (COM), żółty (N.C.) i zielony (N.O.).
  • Wyjścia testowe: Dwa fioletowe przewody.

Pamiętaj, aby nie przekraczać napięcia 26.4 VAC. Używaj tylko dostarczonej wiązki przewodów.

Konfiguracja i programowanie

Konfigurację można przeprowadzić za pomocą wbudowanego wyświetlacza LCD lub pilota zdalnego sterowania. Po włączeniu zasilania można wejść w menu, wprowadzając hasło (jeśli jest wymagane). Menu pozwala na ustawienie parametrów radaru (kształt, wielkość pola) oraz podczerwieni (liczba kurtyn, pozycja).

Strefy detekcji

Czujnik oferuje regulację pola detekcji radaru (kąt i kształt: szeroki lub wąski) oraz pola bezpieczeństwa AIR. Użyj pokrętła regulacji kąta kurtyny AIR, aby precyzyjnie ustawić strefę bezpieczeństwa w progu drzwi. Zawsze weryfikuj działanie poprzez test przejścia zgodnie z normą ANSI 156.10.

Ustawienie szerokiego kształtu pola radaru
Ustawienie szerokiego kształtu pola radaru
Regulacja kąta kurtyny AIR
Regulacja kąta kurtyny AIR

Rozwiązywanie problemów

Urządzenie sygnalizuje statusy za pomocą diod LED:

  • Czerwona dioda: Miganie po konfiguracji oznacza, że czujnik widzi drzwi – przesuń kurtyny AIR.
  • Pomarańczowa dioda: Miganie wskazuje błędy wewnętrzne lub problemy z zasilaniem/radarem.
  • Zielona dioda: Sporadyczne świecenie może oznaczać zakłócenia (np. deszcz, wibracje).

W przypadku braku reakcji sprawdź zasilanie i okablowanie. Jeśli drzwi pozostają otwarte, sprawdź logikę testu (Active High/Low).

Praktyczna pomoc

Typowe problemy

Czerwona dioda miga szybko po konfiguracji

Czujnik wykrywa drzwi podczas konfiguracji. Przesuń kurtyny AIR dalej od drzwi i upewnij się, że montaż jest nie wyżej niż 5 cali od nadproża.

Dioda LED i wyświetlacz LCD nie świecą

Brak zasilania. Sprawdź okablowanie oraz czy zasilacz dostarcza wymagane napięcie (12-24 VAC lub 12-30 VDC).

Drzwi otwierają się i pozostają otwarte

Możliwe błędne ustawienie logiki testu (Active High). Sprawdź ustawienia sterownika drzwi i czujnika.

Zielona dioda świeci sporadycznie

Czujnik może być zakłócany przez wibracje, deszcz lub liście. Sprawdź dokręcenie śrub obudowy i zmień ustawienia filtra odporności (immunity).

Przed użyciem

  • Sprawdź, czy czujnik jest zamontowany stabilnie, aby uniknąć wibracji.
  • Upewnij się, że dół czujnika znajduje się nie wyżej niż 5 cali od dołu nadproża.
  • Sprawdź, czy pole podczerwieni jest wolne od przeszkód.
  • Upewnij się, że zasilanie mieści się w zakresie 12-24 VAC lub 12-30 VDC.
  • Zweryfikuj poprawność podłączenia przewodów zgodnie ze schematem.

Parametry w praktyce

Wysokość montażu
6'6" – 11'6" (typowo 7'2"). Montaż poza tym zakresem może wpłynąć na działanie.
Stopień ochrony
IP54, co oznacza ochronę przed pyłem i bryzgami wody.
Częstotliwość radaru
24.150 GHz.

Ilustracje i schematy

  • Schemat okablowania: Czerwony/Czarny (Zasilanie), Brązowy/Niebieski (Bezpieczeństwo), Biały/Żółty/Zielony (Otwieranie), Fioletowy (Test).
  • Regulacja kąta: Pokrętło regulacji kurtyny AIR pozwala na zmianę kąta nachylenia wiązki podczerwieni.

Zgodność modelu

  • Przeznaczony do automatycznych drzwi przesuwnych.
  • Wymaga wykwalifikowanego personelu do instalacji i konfiguracji.
  • Zalecane użycie transformatora 12V (1012VAC) w razie potrzeby.
