Instrukcja obsługi elektrozaczepu BEA 10STRIKERE12

Najważniejsze informacje

Niniejsza instrukcja dotyczy elektrozaczepów BEA serii RIM Exit (modele 10STRIKERE12 oraz 10STRIKEREV34). Urządzenie jest przeznaczone do drzwi wejściowych i wymaga profesjonalnego montażu. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie i przestrzegać zasad bezpieczeństwa dotyczących wyładowań elektrostatycznych (ESD).

Specyfikacja techniczna

• Napięcie robocze: 12 lub 24 VDC
• Pobór prądu: 540mA (12 VDC) / 270mA (24 VDC)
• Temperatura pracy: -10 – 49 °C
• Wytrzymałość statyczna: 680 kg
• Tryb pracy: Wybieralny (fail-safe lub fail-secure)
• Zastosowanie: Drzwi metalowe lub drewniane

Wymagania UL294 i UL1034

Instalacja musi być zgodna z normą NFPA70. Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń. W przypadku użycia w trybie fail-safe, należy usunąć etykietę "Listed Fire Rated Hardware", ponieważ tryb ten nie posiada certyfikatu przeciwpożarowego. Tryb fail-secure posiada certyfikat przeciwpożarowy.

Montaż i okablowanie

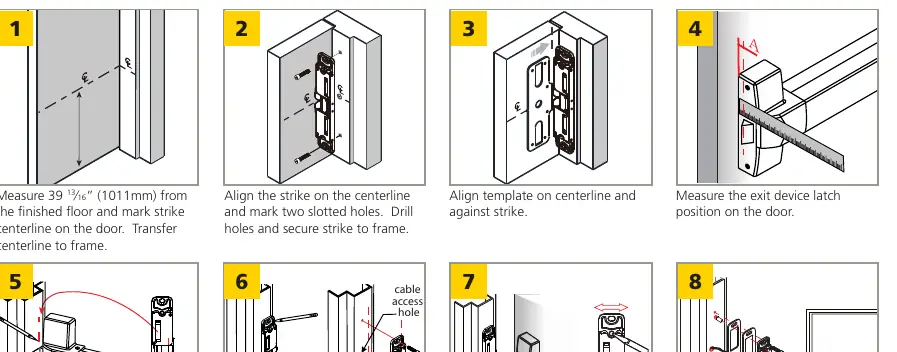

Proces montażu składa się z 8 kroków:

1. Zmierz 1011 mm od podłogi i zaznacz linię środkową na drzwiach oraz ościeżnicy.
2. Zamknij drzwi i zaznacz pozycję zatrzasku na ościeżnicy.
3. Dopasuj szablon do linii środkowej i elektrozaczepu.
4. Zaznacz pozycję zatrzasku urządzenia wyjściowego na drzwiach.
5. Zamknij drzwi i zaznacz pozycję zatrzasku na ościeżnicy (linia musi pokrywać się z wnętrzem zaczepu).
6. Ustaw elektrozaczep na ościeżnicy, zaznacz otwory montażowe oraz otwór na kabel. Wywierć otwory i zamontuj wstępnie zaczep.
7. Sprawdź działanie zatrzasku i wyreguluj pozycję zaczepu, a następnie dokręć śruby.
8. Zdemontuj zaczep, wywierć otwory, przeprowadź okablowanie, włóż nakrętki (blind nuts) i zamontuj zaczep na stałe.

Schemat podłączenia

Urządzenie nie jest wrażliwe na polaryzację.

• Dla 12 VDC: Podłącz czerwony i czarny przewód do urządzenia sterującego.
• Dla 24 VDC: Podłącz biały i czarny przewód do urządzenia sterującego.

Konfiguracja trybu pracy (Fail-safe / Fail-secure)

Tryb pracy można zmienić poprzez regulację śrub:

• Fail-safe: Śruby blokujące ustawione z dala od siebie (AWAY).
• Fail-secure: Śruby blokujące ustawione w stronę siebie (TOWARDS).

Aby zmienić tryb, należy usunąć śrubę blokującą, poluzować śrubę przesuwną, ustawić odpowiedni tryb, a następnie ponownie wkręcić i dokręcić śrubę blokującą.

Bezpieczeństwo

Nie próbuj naprawiać komponentów wewnętrznych samodzielnie. Wszelkie naprawy muszą być wykonywane przez BEA, Inc. Nieautoryzowany demontaż może prowadzić do porażenia prądem i utraty gwarancji.
