Instrukcja obsługi zamka elektromagnetycznego BEA 10MAGLOCK3UL
Szybki przewodnik po instalacji i obsłudze zamka elektromagnetycznego BEA 10MAGLOCK3UL. Dowiedz się, jak poprawnie zamontować płytkę zwory, podłączyć zasilanie 12/24 VDC oraz skonfigurować styki przekaźnika.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zamek elektromagnetyczny BEA serii 10MAGLOCK3UL jest przeznaczony do montażu powierzchniowego na większości typów drzwi o grubości od 1 3/8 do 2 cali. Kluczowe wymagania:
- Urządzenie musi być zasilane z zasilacza zgodnego z normą UL, regulowanego i posiadającego ograniczenie mocy.
- Instalacja wyłącznie wewnątrz pomieszczeń, w suchym środowisku.
- Podczas montażu płytki zwory należy użyć kleju do gwintów (threadlocker) na wszystkich śrubach.
- Nie należy zbyt mocno dokręcać płytki zwory; gumowa podkładka pozwala na jej automatyczne dopasowanie do magnesu.
Opis urządzenia
Seria Maglock obejmuje zamki elektromagnetyczne w wersjach jedno- i dwudrzwiowych, z opcjonalnym wbudowanym czujnikiem stanu drzwi (wersje DS). Zamek składa się z magnesu montowanego do ościeżnicy oraz płytki zwory montowanej do skrzydła drzwi.
Dane techniczne
- Napięcie wejściowe: 12 lub 24 VDC.
- Pobór mocy: 500 mA przy 12 VDC / 250 mA przy 24 VDC.
- Temperatura pracy: 32 – 120 °F (0 – 49 °C).
- Wilgotność pracy: 0 – 85%.
- Certyfikacja: UL294.
Montaż mechaniczny
Montaż wymaga użycia dołączonego szablonu przy drzwiach w pozycji zamkniętej. Płytka zwory montowana jest do drzwi za pomocą zestawu śrub, podkładek i tulei dystansowych. Należy zapewnić prawidłową orientację płytki zwory (magnes w górnym lewym lub prawym rogu). Płytka musi mieć możliwość lekkiego ruchu, aby kompensować zużycie drzwi i niewspółosiowość.
Instalacja elektryczna
Przed przystąpieniem do prac należy wyłączyć zasilanie. Przewody muszą być zabezpieczone przed uszkodzeniem. Należy sprawdzić ustawienie zworki (jumper) na płytce drukowanej w zależności od napięcia zasilania (12 VDC lub 24 VDC). Podłączenie zasilania odbywa się do terminali 1 (+) i 2 (-).
Konfiguracja styków
Zamek posiada przekaźnik stanu (Bond Status Relay) oraz opcjonalny czujnik stanu drzwi (Door Status Switch). Styki przekaźnika są typu SPDT. Jeśli wymagany jest styk NO (normalnie otwarty), należy podłączyć przewody do terminali 3 i 4. Jeśli wymagany jest styk NC (normalnie zamknięty), należy użyć terminali 4 i 5.
Praktyczna pomoc
Typowe problemy
Zamek nie zwalnia natychmiast po wyłączeniu zasilania
Upewnij się, że przełącznik zasilania jest wpięty między źródło DC a zamek, aby uniknąć efektu magnetyzmu szczątkowego.
Niska siła trzymania zamka
Sprawdź, czy powierzchnie styku magnesu i płytki zwory nie są uszkodzone oraz czy płytka zwory nie jest zbyt mocno dokręcona (musi mieć luz na gumowej podkładce).
Przed użyciem
- Wyłącz zasilanie przed przystąpieniem do prac instalacyjnych.
- Upewnij się, że zasilacz jest zgodny z normą UL, regulowany i posiada ograniczenie mocy.
- Sprawdź, czy drzwi mają grubość od 1 3/8 do 2 cali.
- Zastosuj klej do gwintów (threadlocker) na wszystkich śrubach przed montażem.
- Sprawdź ustawienie zworki napięcia (12V lub 24V) na płytce drukowanej.
Parametry w praktyce
- Input Voltage
- Wymagane zasilanie 12 VDC lub 24 VDC.
- Door Status Switch
- Styki bezpotencjałowe (dry contacts) do monitorowania stanu drzwi (3W, 0.25A max).
- Operating Temperature
- Zakres pracy urządzenia: 0–49°C.
Ilustracje i schematy

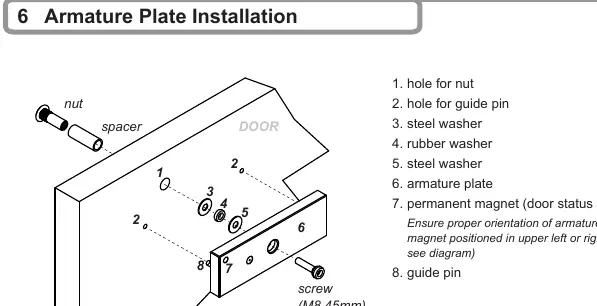

- Schemat montażu płytki zwory pokazuje kolejność podkładek i śrub, zapewniając prawidłowe osadzenie.
- Schemat elektryczny wskazuje poprawne podłączenie zasilania DC oraz opcjonalnych czujników.
Zgodność modelu
- Przeznaczony wyłącznie do montażu wewnątrz pomieszczeń w suchych warunkach.
- Zgodny z normami UL294.
