Instrukcja obsługi elektrozaczepu nawierzchniowego BEA 10STRIKEREV34

Szybki przewodnik po montażu, podłączeniu i konfiguracji elektrozaczepu nawierzchniowego BEA 10STRIKEREV34. Sprawdź schematy połączeń 12/24V oraz ustawienia trybów pracy fail-safe i fail-secure.

Spis treści

Najważniejsze informacje

Elektrozaczep nawierzchniowy BEA 10STRIKEREV34 jest przeznaczony do drzwi z okuciami typu rim exit (np. Von Duprin 99-F). Urządzenie wymaga poprawnego montażu mechanicznego oraz podłączenia elektrycznego zgodnie z wymogami NFPA70. Przed przystąpieniem do prac należy wyłączyć zasilanie i upewnić się, że instalacja jest zgodna z lokalnymi przepisami.

Specyfikacja techniczna

Napięcie pracy: 12 lub 24 VDC
Pobór prądu: 540mA (12 VDC) / 270mA (24 VDC)
Temperatura pracy: -10 – 49 °C
Wytrzymałość statyczna: 1500 lbs (680 kg)
Tryb pracy: Wybieralny (fail-safe lub fail-secure)
Zastosowanie: Tylko do użytku wewnętrznego

Montaż i instalacja

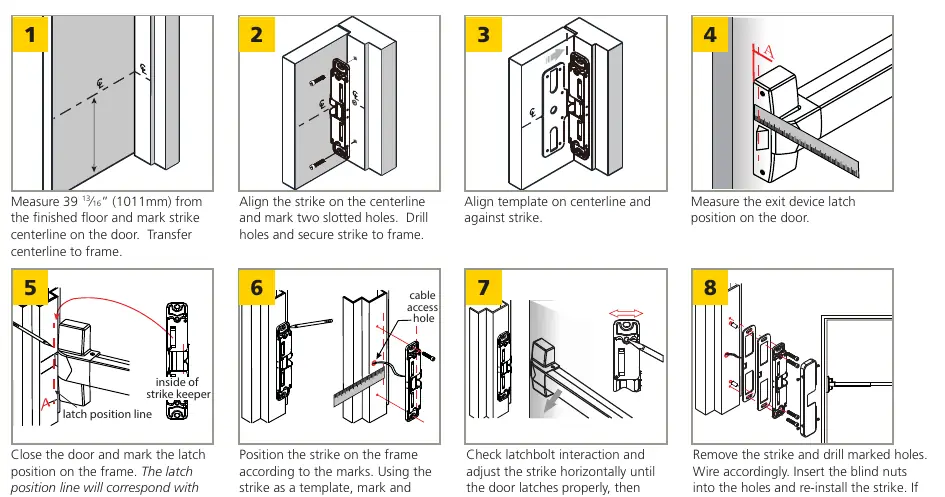

Proces montażu obejmuje następujące kroki:

Jeśli nie ma istniejącego urządzenia wyjściowego, odmierz 1011 mm od podłogi i zaznacz linię środkową na drzwiach oraz ościeżnicy.
Zaznacz pozycję zatrzasku na ościeżnicy, aby odpowiadała wnętrzu zaczepu.
Wyrównaj zaczep na linii środkowej, zaznacz i wywierć otwory montażowe oraz otwór na przewody.
Zamontuj zaczep wstępnie za pomocą śrub z łbem płaskim.
Sprawdź interakcję z językiem zamka i wyreguluj zaczep w poziomie, aż drzwi będą się poprawnie zatrzaskiwać.
Dokręć śruby montażowe, wywierć pozostałe otwory i zabezpiecz zaczep za pomocą śrub z gniazdem sześciokątnym i nakrętek ślepych.

Podłączenie elektryczne

Urządzenie obsługuje zasilanie 12 VDC lub 24 VDC. Podłączenie nie jest wrażliwe na polaryzację.

Dla 12 VDC: Podłącz przewody czarny i czerwony do urządzenia sterującego.
Dla 24 VDC: Podłącz przewody czarny i biały do urządzenia sterującego.

Konfiguracja trybu pracy

Elektrozaczep można skonfigurować w trybie fail-safe (otwarty przy braku zasilania) lub fail-secure (zamknięty przy braku zasilania):

Aby zmienić tryb, usuń śrubę blokującą, poluzuj śrubę przesuwną i przesuń ją do żądanej pozycji.
Fail-Safe: Śruby zablokowane z dala od siebie.
Fail-Secure: Śruby zablokowane w kierunku do siebie.
Po ustawieniu dokręć śrubę blokującą.

Praktyczna pomoc

Typowe problemy

Drzwi nie ryglowane poprawnie

Sprawdź ustawienie elektrozaczepu w poziomie i wyreguluj go, aż drzwi będą się poprawnie zatrzaskiwać.

Niewłaściwy tryb pracy (fail-safe/fail-secure)

Zmień położenie śruby blokującej i przesuwnej zgodnie z instrukcją konfiguracji trybu pracy.

Przed użyciem

Wyłącz zasilanie przed przystąpieniem do prac.
Upewnij się, że używasz odpowiedniego modelu (1/2" lub 3/4" w zależności od grubości obudowy).
Sprawdź, czy instalacja jest zgodna z NFPA70.
Przygotuj narzędzia do wiercenia otworów montażowych.
Upewnij się, że ruchome części drzwi nie zahaczą o przewody.

Parametry w praktyce

Operating voltage: Wymagane zasilanie 12V lub 24V DC.

Ilustracje i schematy

Schemat 12VDC: Podłączenie czerwonego i czarnego przewodu do urządzenia sterującego.
Schemat 24VDC: Podłączenie białego i czarnego przewodu do urządzenia sterującego.

Zgodność modelu

Przeznaczony do drzwi z okuciami typu 'rim exit' (np. Von Duprin 99-F).
Tylko do użytku wewnętrznego.
Wymaga zgodności z NFPA70.
