Instrukcja obsługi czujnika zbliżeniowego BEA Magic Switch MS21H

Poznaj instrukcję obsługi czujnika zbliżeniowego BEA Magic Switch MS21H. Dowiedz się, jak poprawnie zainstalować, podłączyć i skonfigurować urządzenie oraz rozwiązywać typowe problemy techniczne.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Czujnik BEA Magic Switch MS21H to bezdotykowy czujnik aktywacji przeznaczony do drzwi automatycznych. Kluczowym wymogiem instalacyjnym jest użycie modułu izolacyjnego BEA (dostarczanego z urządzeniem) w celu zasilania każdego czujnika. Instalacja powinna być przeprowadzona przez wykwalifikowany personel. Po podłączeniu zasilania urządzenie potrzebuje około 10 sekund na inicjalizację.

Opis urządzenia

Urządzenie składa się z panelu przedniego, pierścienia montażowego, obudowy NEMA 4 oraz wiązki przewodów. Wewnątrz znajdują się przełączniki DIP do konfiguracji alertów oraz potencjometr do regulacji strefy wykrywania.

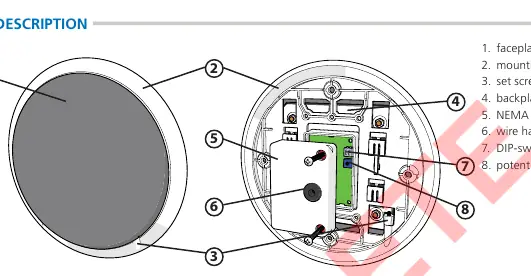

Budowa czujnika i elementy składowe
Budowa czujnika i elementy składowe

Instalacja

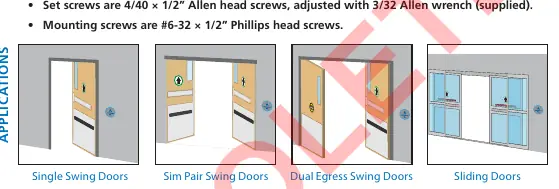

Zastosowania czujnika w różnych typach drzwi
Zastosowania czujnika w różnych typach drzwi
  1. Zainstaluj puszkę elektryczną (zalecana pojedyncza lub podwójna, najlepiej niemetalowa).
  2. Zdemontuj panel przedni z pierścienia montażowego, odkręcając dwie śruby ustalające.
  3. Tymczasowo zamontuj pierścień montażowy do puszki, zwracając uwagę na oznaczenie "THIS END UP".
  4. Zaznacz cztery otwory montażowe, zdejmij pierścień i zainstaluj kołki rozporowe.
  5. Zamontuj pierścień montażowy na stałe.
  6. Zdejmij tył obudowy NEMA 4.
  7. Wykonaj okablowanie i ustawienia przed zakończeniem montażu panelu przedniego.
  8. Po zakończeniu prac, zamontuj ponownie panel przedni i zabezpiecz go śrubami.

Okablowanie

Wymagany jest przewód 5-żyłowy między czujnikiem a sterownikiem drzwi. Należy zawsze używać modułu izolacyjnego BEA. Czerwony przewód musi być podłączony do zasilania (+), a czarny do zasilania (-). Zaleca się stosowanie ekranowanego przewodu niskonapięciowego 300 V i zachowanie odległości co najmniej 6 cali od linii zasilających 120 VAC/VDC.

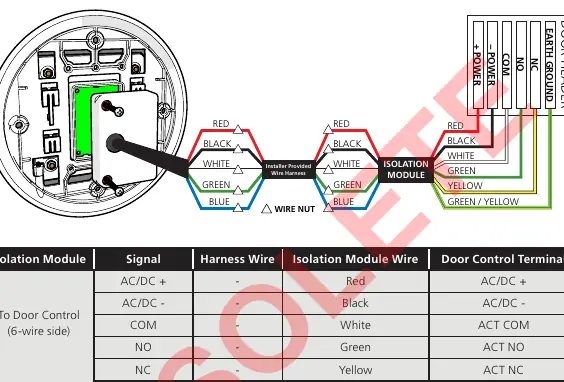

Schemat połączeń elektrycznych z modułem izolacyjnym
Schemat połączeń elektrycznych z modułem izolacyjnym

Ustawienia i regulacje

Lokalizacja potencjometru i przełączników DIP
Lokalizacja potencjometru i przełączników DIP
  • Strefa wykrywania (potencjometr): Obrót w lewo zmniejsza strefę (minimum 0 cali), obrót w prawo zwiększa strefę (maksimum 4 cale).
  • Alert dźwiękowy (DIP-switch 1): ON – sygnał dźwiękowy pulsuje przez 0,5 sekundy podczas wykrycia; OFF – wyłączony.
  • Dioda LED (DIP-switch 2): ON – dioda świeci w spoczynku, pulsuje przy wykryciu; OFF – dioda wyłączona w spoczynku, pulsuje przy wykryciu.

Rozwiązywanie problemów

Jeśli czujnik działa nieprawidłowo, sprawdź:

  • Błędne wykrywanie: Sprawdź uziemienie, upewnij się, że używasz modułu izolacyjnego BEA, zmniejsz strefę wykrywania lub usuń obiekty ruchome z pola detekcji.
  • Brak wykrywania: Zwiększ strefę wykrywania (potencjometr w prawo) lub sprawdź zasilanie.

Praktyczna pomoc

Typowe problemy

Czujnik błędnie wykrywa lub aktywuje się samoczynnie

Sprawdź uziemienie, upewnij się, że używasz modułu izolacyjnego BEA, zmniejsz strefę wykrywania (potencjometr w lewo) lub usuń obiekty ruchome z pola detekcji.

Czujnik nie wykrywa ruchu

Zwiększ strefę wykrywania (potencjometr w prawo) lub sprawdź zasilanie i połączenia.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Przygotuj przewód 5-żyłowy.
  • Upewnij się, że posiadasz moduł izolacyjny BEA (wymagany do zasilania).
  • Sprawdź, czy puszka elektryczna jest odpowiednia (zalecana niemetalowa).
  • Przetestuj działanie czujnika przed zakończeniem prac.

Parametry w praktyce

Strefa wykrywania
0-4 cale (0-10 cm), zależna od wielkości, orientacji i prędkości obiektu.
Napięcie zasilania
12-24 VAC/VDC.

Ilustracje i schematy

  • Schemat okablowania pokazuje połączenie między czujnikiem (5 przewodów), modułem izolacyjnym, a sterownikiem drzwi.
  • DIP-switches znajdują się na płytce drukowanej i służą do konfiguracji alertów dźwiękowych oraz diody LED.

Zgodność modelu

  • Wymaga modułu izolacyjnego BEA (polaryzacja wrażliwa).
  • Kompatybilny z puszkami elektrycznymi typu single gang lub double gang.
