Instrukcja montażu zamka wpuszczanego SDC 1190AIWD

Kompletny przewodnik instalacji i konfiguracji zamka wpuszczanego SDC 1190AIWD. Dowiedz się, jak poprawnie zamontować zamek w drzwiach, podłączyć zasilanie, skonfigurować regulator PR-1000 oraz dostosować przełącznik automatycznego...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, okablowania oraz konserwacji zamka wpuszczanego SDC 1190AIWD. Zamek jest typu Fail-Safe (otwarty przy braku zasilania). Instalacja wymaga precyzyjnego wycięcia otworu w ościeżnicy lub skrzydle drzwi. Zaleca się stosowanie regulatora zasilania PR-1000 w celu redukcji ciepła i wydłużenia żywotności cewki.

Instalacja

Zamek można montować w pozycji poziomej (nad drzwiami) lub pionowej (na ościeżnicy bocznej).

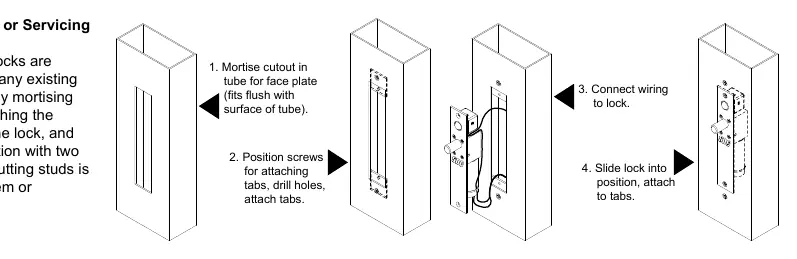

Kroki instalacji zamka wpuszczanego
Kroki instalacji zamka wpuszczanego

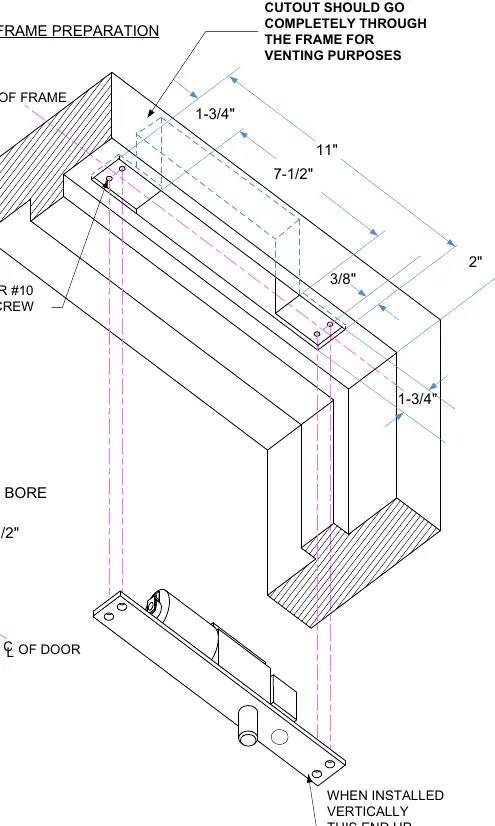

Szczegółowy schemat przygotowania otworu w drzwiach i ościeżnicy
Szczegółowy schemat przygotowania otworu w drzwiach i ościeżnicy

Montaż poziomy (nad drzwiami)

  • Wyznacz miejsce na płytę zaczepową na górnej krawędzi drzwi.
  • Wyznacz linię środkową grubości drzwi na ościeżnicy i przyklej szablon montażowy.
  • Wywierć otwory pod śruby montażowe i wykonaj wycięcie (frezowanie).
  • Wsuń zamek, upewniając się, że koniec rygla znajduje się najbliżej krawędzi zamka.
  • Zabezpiecz śrubami maszynowymi #10-32.

Montaż pionowy (na ościeżnicy bocznej)

  • Wyznacz miejsce na ościeżnicy w pobliżu środka wysokości drzwi.
  • Przyklej szablon montażowy, wyrównując go z oznaczeniami.
  • Wykonaj wycięcie i otwory montażowe.
  • Wsuń zamek tak, aby rygiel znajdował się na górnym końcu wycięcia.
  • Zabezpiecz śrubami.

Regulacja przełącznika ARS

Przełącznik automatycznego ryglowania (Auto Relock Switch - ARS) jest ustawiony fabrycznie na szczelinę 1/8 cala między górną krawędzią drzwi a ościeżnicą. W przypadku większej szczeliny:

Regulacja przełącznika automatycznego ryglowania (ARS)
Regulacja przełącznika automatycznego ryglowania (ARS)
  • Poluzuj nakrętkę blokującą.
  • Obracaj zespół przełącznika zgodnie z ruchem wskazówek zegara, aż do uzyskania odpowiedniego ustawienia.
  • Dokręć nakrętkę blokującą.

Okablowanie

Zamek obsługuje zasilanie 12VDC lub 24VDC. Zaleca się stosowanie regulatora PR-1000.

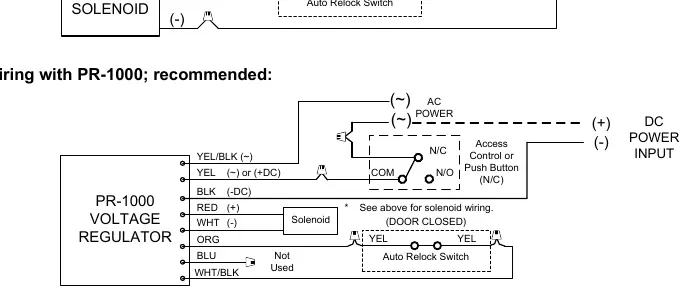

Schemat podłączenia z regulatorem PR-1000
Schemat podłączenia z regulatorem PR-1000
  • Bez PR-1000: Podłącz zasilanie bezpośrednio zgodnie ze schematem, pamiętając o polaryzacji.
  • Z PR-1000 (zalecane): Regulator redukuje pobór mocy po aktywacji zamka, co zmniejsza nagrzewanie. Podłącz zasilanie AC/DC do wejścia regulatora, a wyjście do zamka zgodnie z instrukcją.

Dane techniczne

  • Zasilanie: 12VDC (900mA) lub 24VDC (450mA).
  • Wymiary czoła: 11 cali x 1-3/4 cala x 1/8 cala.
  • Wymiary zaczepu: 4 cale x 1-1/2 cala x 1/8 cala.
  • Rygiel: Średnica 3/4 cala, stal nierdzewna.
  • Wysuw rygla: 3/4 cala.

Rozwiązywanie problemów

  • Rygiel nie wysuwa się: Sprawdź napięcie zasilania oraz wyrównanie płyty zaczepowej.
  • Rygiel wysuwa się, ale drga: Napięcie zasilania jest zbyt niskie.
  • Rygiel nie chowa się: Płyta zaczepowa jest źle ustawiona.

Praktyczna pomoc

Typowe problemy

Rygiel nie wysuwa się

Sprawdź napięcie zasilania oraz wyrównanie płyty zaczepowej.

Rygiel wysuwa się, ale drga

Napięcie zasilania jest zbyt niskie.

Rygiel nie chowa się

Płyta zaczepowa jest źle ustawiona.

Przed użyciem

  • Upewnij się, że zasilacz dostarcza wymagane napięcie (12VDC lub 24VDC).
  • Sprawdź, czy posiadasz regulator PR-1000 (zalecany dla trwałości cewki).
  • Zweryfikuj, czy masz odpowiednie narzędzia do frezowania otworu w ościeżnicy.
  • Upewnij się, że szczelina między drzwiami a ościeżnicą jest zgodna z wymaganiami (domyślnie 1/8 cala).
  • Sprawdź wyrównanie drzwi względem ościeżnicy przed montażem.

Parametry w praktyce

Bolt Throw 3/4 cala
Długość wysuwu rygla blokującego.

Ilustracje i schematy

  • Schematy pokazują sposób podłączenia zasilania z regulatorem PR-1000 oraz bez niego.
  • Rysunki montażowe ilustrują proces frezowania otworu i mocowania zamka za pomocą płytek montażowych.
  • Schemat ARS pokazuje sposób regulacji przełącznika dla różnych szerokości szczeliny drzwiowej.

Zgodność modelu

  • Zamek wymaga zasilania prądem stałym (DC) dla optymalnej pracy.
  • Wymagane jest wykonanie precyzyjnego wycięcia w ościeżnicy (mortise cutout).
  • Zalecane stosowanie regulatora PR-1000 w celu redukcji ciepła.
