Instrukcja montażu zamka ryglowego SDC 1091AIWD

Szybki przewodnik po instalacji i konfiguracji zamka ryglowego SDC 1091AIWD. Dowiedz się, jak poprawnie zamontować zamek, podłączyć zasilanie z regulatorem PR-1000 oraz dostosować przełącznik blokady (ARS).

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Zamek ryglowy SDC 1091AIWD jest modelem typu Fail-Safe (otwiera się w przypadku braku zasilania). Instrukcja obejmuje montaż w ościeżnicy (poziomy lub pionowy), podłączenie elektryczne z wykorzystaniem dołączonego regulatora napięcia PR-1000 oraz regulację automatycznego przełącznika blokady (ARS). Zastosowanie regulatora PR-1000 jest zalecane w celu redukcji ciepła i wydłużenia żywotności cewki.

Instalacja

Zamek można montować w pozycji poziomej (nad drzwiami) lub pionowej (na ościeżnicy bocznej).

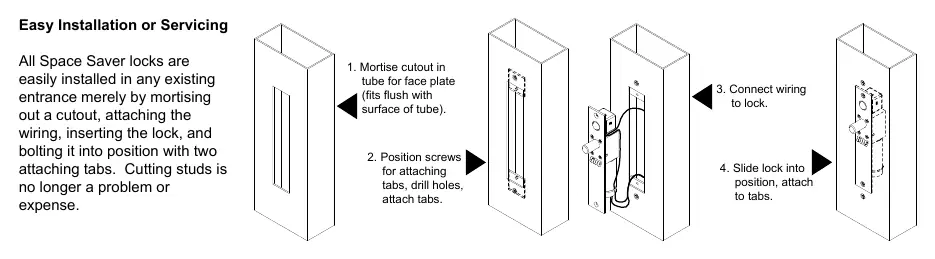

Kroki instalacji zamka
Kroki instalacji zamka

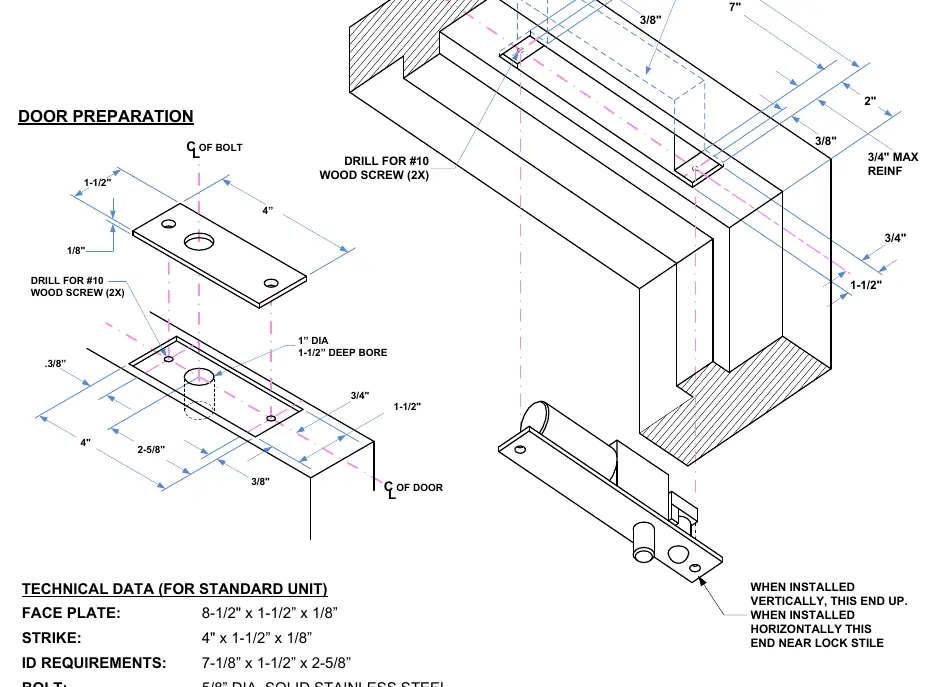

Szczegółowy schemat przygotowania drzwi i ościeżnicy
Szczegółowy schemat przygotowania drzwi i ościeżnicy
  • Przygotowanie: Wykonaj wycięcie w ościeżnicy zgodnie z wymiarami technicznymi podanymi w instrukcji. Użyj dołączonego szablonu samoprzylepnego do wyznaczenia otworów na śruby montażowe.
  • Montaż: Zamocuj płytki montażowe wewnątrz ościeżnicy. Wsuń zamek w przygotowany otwór i zabezpiecz go śrubami maszynowymi #10-32.
  • Ważne: Przy montażu poziomym koniec rygla powinien znajdować się najbliżej krawędzi zamka. Przy montażu pionowym rygiel musi znajdować się na górze otworu.

Podłączenie elektryczne

Zamek obsługuje zasilanie 12VDC lub 24VDC. Zaleca się stosowanie regulatora PR-1000, który jest dołączony do zestawu.

  • Bez PR-1000: Podłącz zasilanie bezpośrednio do przewodów cewki zgodnie ze schematem dla wybranego napięcia (12V lub 24V).
  • Z PR-1000 (zalecane): Regulator PR-1000 redukuje pobór mocy po aktywacji zamka. Podłącz zasilanie do wejścia regulatora, a wyjście regulatora do zamka zgodnie ze schematem połączeń.

Regulacja automatycznego przełącznika blokady (ARS)

Przełącznik ARS jest ustawiony fabrycznie na szczelinę 1/8 cala między górną krawędzią drzwi a ościeżnicą. Jeśli szczelina jest większa:

Regulacja przełącznika ARS
Regulacja przełącznika ARS
  1. Poluzuj nakrętkę blokującą na zespole przełącznika.
  2. Obróć zespół przełącznika zgodnie z ruchem wskazówek zegara, aby skompensować większą szczelinę.
  3. Po osiągnięciu poprawnego ustawienia, dokręć nakrętkę blokującą.

Rozwiązywanie problemów

  • Rygiel nie wysuwa się: Sprawdź napięcie zasilania oraz wyrównanie zaczepu (strike plate).
  • Rygiel wysuwa się, ale drży: Napięcie zasilania jest zbyt niskie.
  • Rygiel nie chowa się: Zaczep jest źle ustawiony względem rygla.

Dane techniczne

  • Zasilanie: 12VDC (900mA) lub 24VDC (450mA).
  • Typ: Fail-Safe (bezpieczny w przypadku awarii).
  • Wymiary czoła: 8-1/2" x 1-1/2" x 1/8".
  • Wymiary zaczepu: 4" x 1-1/2" x 1/8".
  • Materiał rygla: Stal nierdzewna, średnica 5/8".

Praktyczna pomoc

Typowe problemy

Rygiel nie wysuwa się

Sprawdź napięcie zasilania oraz wyrównanie zaczepu (strike plate).

Rygiel wysuwa się, ale drży

Napięcie zasilania jest zbyt niskie.

Rygiel nie chowa się

Zaczep jest źle ustawiony względem rygla.

Przed użyciem

  • Sprawdź, czy zasilanie jest zgodne z wymaganiami (12VDC lub 24VDC).
  • Upewnij się, że posiadasz regulator PR-1000 (dołączony do zestawu).
  • Przygotuj otwór w ościeżnicy zgodnie z wymiarami technicznymi.
  • Upewnij się, że masz odpowiednie narzędzia do wycięcia otworu (mortising).

Ilustracje i schematy

  • Schemat okablowania z PR-1000 pokazuje poprawne podłączenie zasilania i przycisku wyjścia.
  • Rysunki montażowe pokazują sposób wycięcia otworu w ościeżnicy i montażu zaczepu.

Zgodność modelu

  • Wymaga regulatora PR-1000 dla optymalnej pracy i redukcji ciepła.
  • Zalecane zasilanie prądem stałym (DC).
