Instrukcja montażu zamka ryglowego SDC 1091AI i 1091AIDL
Szybki przewodnik instalacji i konfiguracji zamka ryglowego SDC 1091AI/1091AIDL. Dowiedz się, jak wykonać montaż wpuszczany, podłączyć zasilanie z regulatorem PR-1000 oraz skonfigurować czujniki i przełącznik ARS.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zamek ryglowy SDC 1091AI/1091AIDL to urządzenie typu fail-safe przeznaczone do montażu wpuszczanego w drzwiach metalowych. Instrukcja zawiera szczegółowe wytyczne dotyczące przygotowania otworu montażowego, podłączenia elektrycznego oraz regulacji czujnika ARS. Kluczowym elementem instalacji jest zastosowanie dołączonego regulatora napięcia PR-1000, który redukuje pobór mocy po aktywacji zamka, co wydłuża żywotność solenoidu i ogranicza nagrzewanie.
Instalacja zamka
Montaż może być wykonany w układzie poziomym (nadproże) lub pionowym (ościeżnica):
- Przygotowanie: Wyznacz miejsce montażu na ościeżnicy lub nadprożu. Użyj dołączonego szablonu samoprzylepnego, aby wyciąć otwór montażowy.
- Montaż: Wsuń zamek w przygotowany otwór. W przypadku montażu poziomego, koniec rygla musi być skierowany w stronę krawędzi zamkowej drzwi. W montażu pionowym, rygiel musi znajdować się na górze otworu.
- Mocowanie: Zabezpiecz zamek za pomocą śrub maszynowych #10-32. Użyj blachy zaczepowej jako szablonu do wywiercenia otworów na śruby montażowe.
Podłączenie elektryczne
Zaleca się stosowanie regulatora PR-1000 dla optymalnej pracy:
- Zasilanie: Zamek obsługuje 12VDC lub 24VDC.
- Regulator PR-1000: Podłącz zasilanie zgodnie ze schematem, wpinając regulator między źródło zasilania a zamek. Zapewnia to redukcję ciepła przy pracy ciągłej.
- Czujniki: Opcjonalne czujniki BPS (Bolt Position Sensor) i DPS (Door Position Switch) posiadają dedykowane wyprowadzenia przewodów (kolory: niebieski, czerwony, biały).
Regulacja czujnika ARS
Automatyczny przełącznik blokady (ARS) jest ustawiony fabrycznie na szczelinę 1/8 cala między drzwiami a ościeżnicą. Jeśli szczelina jest większa:
- Poluzuj nakrętkę blokującą.
- Obracaj zespół przełącznika zgodnie z ruchem wskazówek zegara, aż do uzyskania poprawnego ustawienia.
- Dokręć nakrętkę po zakończeniu regulacji.
Rozwiązywanie problemów
- Rygiel nie wysuwa się: Sprawdź napięcie zasilania oraz wyrównanie blachy zaczepowej.
- Rygiel drga: Napięcie zasilania jest zbyt niskie.
- Rygiel nie chowa się: Blacha zaczepowa jest źle ustawiona.
Dane techniczne
- Zasilanie: 12VDC (0.9A) lub 24VDC (0.45A).
- Wymiary czoła: 8" x 1-1/2" x 1/8".
- Wysuw rygla: 3/4".
- Materiał rygla: Stal nierdzewna.
Praktyczna pomoc
Typowe problemy
Rygiel nie wysuwa się
Sprawdź napięcie zasilania oraz wyrównanie blachy zaczepowej.
Rygiel drga podczas pracy
Napięcie zasilania jest zbyt niskie; sprawdź źródło zasilania.
Rygiel nie chowa się
Blacha zaczepowa jest źle ustawiona względem rygla.
Przed użyciem
- Sprawdź, czy masz wystarczająco dużo miejsca w ościeżnicy na zamek.
- Upewnij się, że zasilanie jest zgodne z wymaganiami (12VDC lub 24VDC).
- Zainstaluj regulator PR-1000, jeśli zamek będzie pracował w trybie ciągłym.
- Przygotuj otwór montażowy zgodnie z szablonem.
- Sprawdź wyrównanie blachy zaczepowej przed ostatecznym przykręceniem.
Parametry w praktyce
- Bolt Throw 3/4"
- Długość wysuwu rygla blokującego.
Ilustracje i schematy

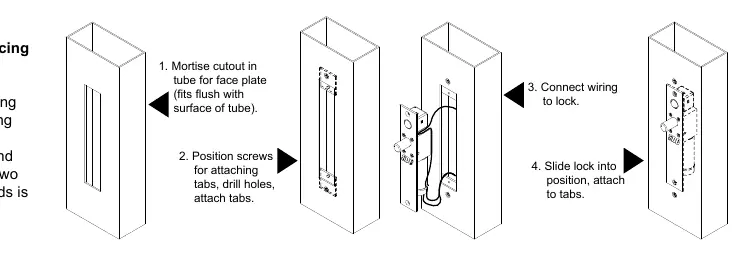

- Schemat instalacji pokazuje 4 kroki: wycięcie otworu, montaż zaczepów, podłączenie przewodów i wsuwanie zamka.
- Schemat ARS pokazuje regulację nakrętki dla szerszej szczeliny drzwiowej.

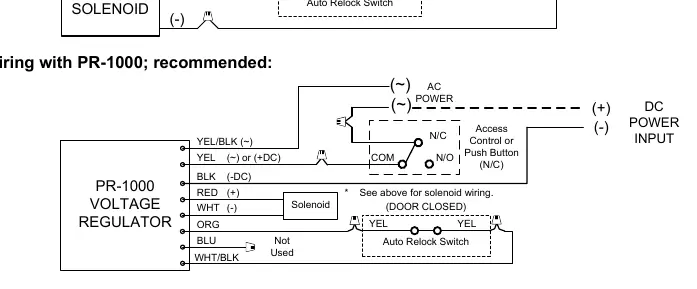

- Schematy okablowania pokazują różnice w podłączeniu z regulatorem PR-1000 i bez niego.
Zgodność modelu
- Wymaga montażu wpuszczanego (mortise).
- PR-1000 jest wymagany przy montażu w ramie dla redukcji ciepła.
- Zgodny z drzwiami metalowymi.
