Instrukcja montażu zestawu elektrycznego wycofania rygla SDC LR100DHK

Przewodnik instalacji zestawu elektrycznego wycofania rygla SDC LR100DHK dla modeli 1000R i 1000V. Zawiera szczegółowe kroki montażu, parametry elektryczne oraz wskazówki dotyczące dopasowania do urządzeń wyjściowych.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu elektrycznego wycofania rygla (E.L.R.) LR100DHK w urządzeniach wyjściowych SDC modeli 1000R oraz 1000V. Przed przystąpieniem do prac należy upewnić się, że urządzenie wyjściowe posiada wystarczającą ilość miejsca, szczególnie w przypadku modeli 42" lub 48" zmodyfikowanych do 36". W razie wątpliwości co do dopasowania, należy skontaktować się z producentem.

Montaż mechanizmu

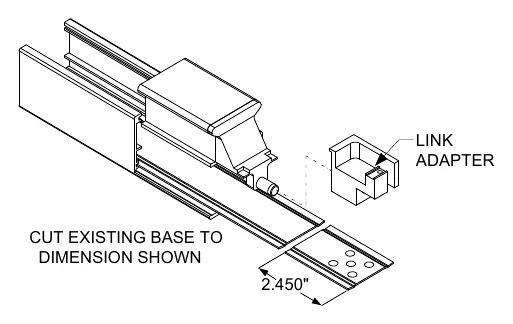

Montaż adaptera i wycięcie bazy
Montaż adaptera i wycięcie bazy

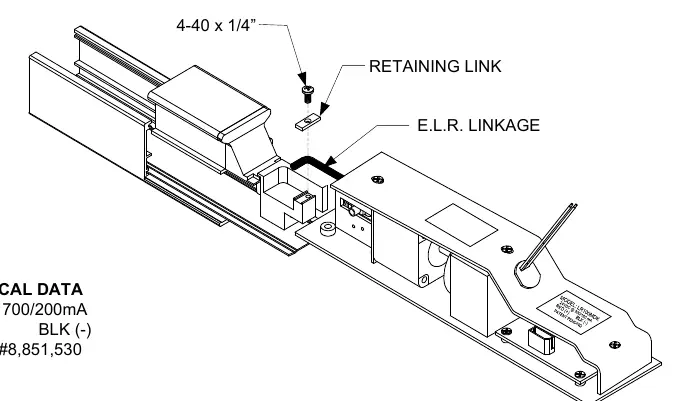

Montaż łącznika E.L.R.
Montaż łącznika E.L.R.
  1. Usuń istniejącą blokadę (dogging) z urządzenia wyjściowego.
  2. Przytnij istniejącą bazę urządzenia zgodnie z wymiarem 2.450" wskazanym na rysunku technicznym.
  3. Umieść adapter nad urządzeniem i użyj go jako szablonu do wywiercenia otworu przelotowego o średnicy .107".
  4. Przytwierdź adapter za pomocą dostarczonej śruby z łbem płaskim 6-32 x 3/8".
  5. Umieść łącznik E.L.R. wewnątrz adaptera i zabezpiecz go za pomocą dostarczonego elementu ustalającego (retaining link) oraz śruby 4-40 x 1/4".

Podłączenie elektryczne

Urządzenie wymaga zasilania 24VDC. Parametry elektryczne to 700mA (prąd rozruchowy) / 200mA (prąd podtrzymania). Podłączenie przewodów:

  • Czerwony (+): Zasilanie dodatnie
  • Czarny (-): Zasilanie ujemne

Regulacja i weryfikacja

  1. Po podłączeniu łącznika, podaj zasilanie do urządzenia. Spowoduje to przyciągnięcie mechanizmu E.L.R. w stronę urządzenia wyjściowego.
  2. Naciśnij push pad, aby ustawić E.L.R. w odpowiedniej pozycji roboczej.
  3. Pociągnij zespół E.L.R. do tyłu, aby usunąć luz, a następnie dokręć śruby ustalające, aby zabezpieczyć zestaw w urządzeniu.
  4. Zwolnij push pad i zweryfikuj działanie poprzez odłączenie i ponowne podłączenie zasilania, sprawdzając, czy zestaw poprawnie cofa rygiel.

Uwagi dla urządzeń z pionowym prętem (Vertical Rod)

Przed montażem w urządzeniach typu Vertical Rod należy odłączyć pionowe pręty od urządzenia. Po zainstalowaniu zestawu E.L.R., należy go zasilić, aby zablokować push pad (dogged down), co umożliwi prawidłowe ustawienie prętów. Po zakończeniu regulacji należy ponownie podłączyć pręty do urządzenia i dokonać niezbędnych korekt.

Praktyczna pomoc

Typowe problemy

Brak miejsca w obudowie (dotyczy urządzeń 42" lub 48" skróconych do 36")

Sprawdź odległość od końca touchpada do końca szyny. Jeśli przestrzeń jest niewystarczająca, skontaktuj się z fabryką w celu doboru odpowiedniego rozwiązania.

Trudności z ustawieniem mechanizmu

Zasil urządzenie, aby zablokować (dog down) push pad. Pozwoli to na ustawienie E.L.R. w poprawnej pozycji roboczej przed dokręceniem śrub.

Przed użyciem

  • Sprawdź, czy posiadasz zestaw LR100DHK dla modeli 1000R/1000V.
  • Upewnij się, że masz dostęp do wiertła o średnicy .107".
  • Usuń istniejącą blokadę (dogging) z urządzenia wyjściowego.
  • Przygotuj zasilacz 24VDC o wydajności prądowej min. 700mA.
  • W przypadku urządzeń Vertical Rod, przygotuj się na odłączenie prętów pionowych.

Parametry w praktyce

24VDC @ 700/200mA
Zasilanie prądem stałym 24V. 700mA to prąd rozruchowy (inrush), 200mA to prąd podtrzymania (holding).
6-32 x 3/8" Truss Head Machine Screw
Śruba montażowa używana do przytwierdzenia adaptera do urządzenia.
4-40 x 1/4" Pan Head Screw
Śruba używana do zabezpieczenia łącznika (retaining link) wewnątrz adaptera.

Ilustracje i schematy

  • Rysunek 1: Pokazuje wycięcie bazy (2.450") oraz montaż adaptera za pomocą śruby 6-32.
  • Rysunek 2: Przedstawia montaż łącznika E.L.R. z użyciem śruby 4-40 i elementu ustalającego.

Zgodność modelu

  • Zestaw przeznaczony dla modeli SDC 1000R i 1000V.
  • Wymaga weryfikacji przestrzeni w urządzeniach 42" lub 48" zmodyfikowanych do 36".
