Instrukcja montażu okucia zewnętrznego Detex 03WS

Najważniejsze informacje

Ten dokument jest dodatkiem do instrukcji montażu 03WS, przeznaczonym wyłącznie dla drzwi szklanych o wąskim profilu 2 cale. Dokument zawiera specyficzne wytyczne dotyczące wiercenia i montażu, które różnią się od standardowej procedury.

Ostrzeżenia dotyczące montażu

• Nie używaj dołączonego lokalizatora zaczepu (strike locator) przy drzwiach szklanych 2".
• Zachowaj szczególną ostrożność przy wierceniu otworu 1 3/4" – tolerancja jest bardzo mała i nie ma marginesu na błąd.
• Wszystkie otwory należy wiercić prosto i poziomo.

Procedura instalacji

Strona wewnętrzna

1. Zaznacz linię 1" od krawędzi drzwi.
2. Zamontuj urządzenie na wysokości 40" od gotowej podłogi, wyznaczając linię środkową na drzwiach i ramie.
3. Użyj płytki tylnej jako szablonu, wyrównując ją z linią 1" i otworami środkowymi.
4. Zaznacz i punktuj 5 otworów ("a", "d", "e").

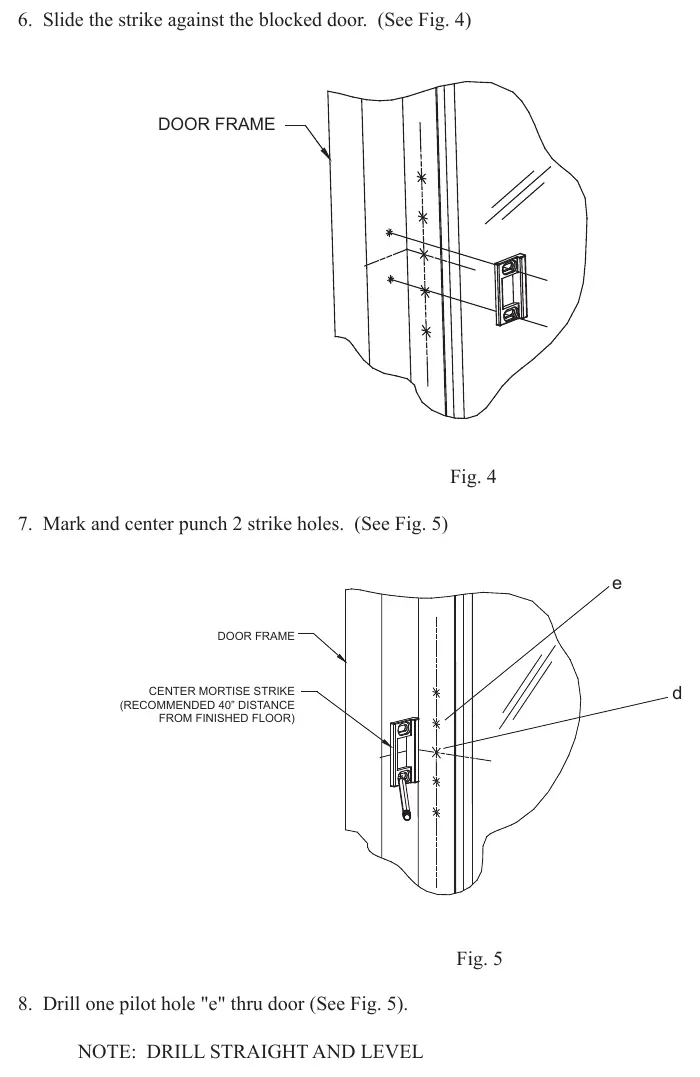

5. Wsuń zaczep (strike) przy zamkniętych drzwiach, zaznacz i punktuj 2 otwory zaczepu.
6. Wywierć otwór pilotowy "e" przez drzwi.

Strona zewnętrzna

1. Użyj płytki tylnej jako szablonu, centrując ją na otworze pilotowym "e".
2. Zaznacz środek krzywki "d" oraz pozostały otwór "e".
3. Wyznacz punkt 1/4" powyżej środka krzywki dla otworu cylindra "f".
4. Wywierć otwory pilotowe dla "e" i "f".
5. Użyj otwornicy 1 3/4" do wycięcia otworu "f" na zewnętrznej stronie drzwi.
6. Wywierć otwór 3/4" na wewnętrznej stronie drzwi w punkcie "d".
7. Powiększ otwory "e" wiertłem 5/16".

Dane techniczne i wiercenie

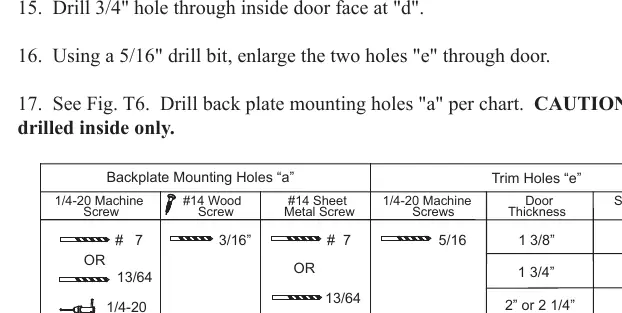

Szczegółowe informacje dotyczące średnic wierteł dla otworów montażowych "a" oraz "e" znajdują się w tabeli Fig. T6 w instrukcji. Należy pamiętać, że otwory "a" wiercone są wyłącznie od strony wewnętrznej.
