Instrukcja montażu i obsługi samozamykacza SARGENT 1130-HU

Najważniejsze informacje

Samozamykacz SARGENT 1130-HU to urządzenie z funkcją podtrzymania otwarcia (Hold Open) i regulowaną siłą sprężyny w zakresie 1-6. Przed przystąpieniem do instalacji upewnij się, że drzwi i ościeżnica są odpowiednio wzmocnione, a zawiasy są łożyskowane lub antycierne. Zaleca się stosowanie oddzielnego ogranicznika drzwi. Uwaga: Produkt zawiera ołów, należy przestrzegać zasad bezpieczeństwa. Nie instaluj samozamykacza po zewnętrznej stronie drzwi zewnętrznych (narażonej na warunki atmosferyczne).

Narzędzia i przygotowanie

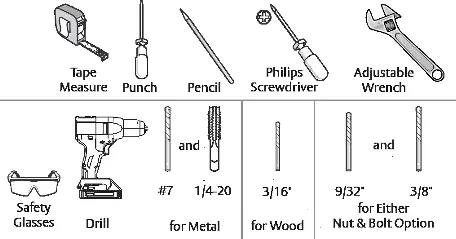

Do poprawnej instalacji będziesz potrzebować: miarki, punktaka, ołówka, śrubokręta krzyżakowego, klucza nastawnego, okularów ochronnych oraz wiertarki. W zależności od materiału drzwi (metal, drewno, puste profile metalowe) wymagane są różne wiertła i gwintowniki. Przed montażem określ kierunek otwierania drzwi (lewe lub prawe), aby poprawnie ustawić ramię.

Instalacja

Ramię standardowe (Regular Arm)

Przygotuj drzwi i ościeżnicę zgodnie z wymiarami podanymi w instrukcji (wymiar A). Zamontuj korpus samozamykacza, a następnie zainstaluj ramię. Ustaw ramię tak, aby łokieć był prostopadły do ościeżnicy, a następnie dokręć śrubę nastawczą, aby wstępnie napiąć sprężynę.

Montaż na ościeżnicy (Top Jamb)

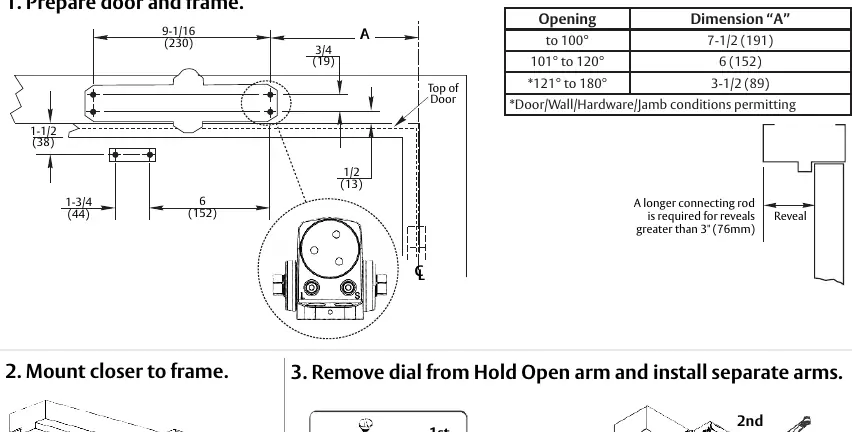

W przypadku montażu na ościeżnicy, korpus montowany jest na górnej części ościeżnicy. Należy zachować odpowiednie wymiary montażowe (wymiar A). Proces łączenia ramion i napinania sprężyny jest analogiczny do montażu standardowego, z uwzględnieniem specyfiki położenia korpusu.

Ramię równoległe (Parallel Arm)

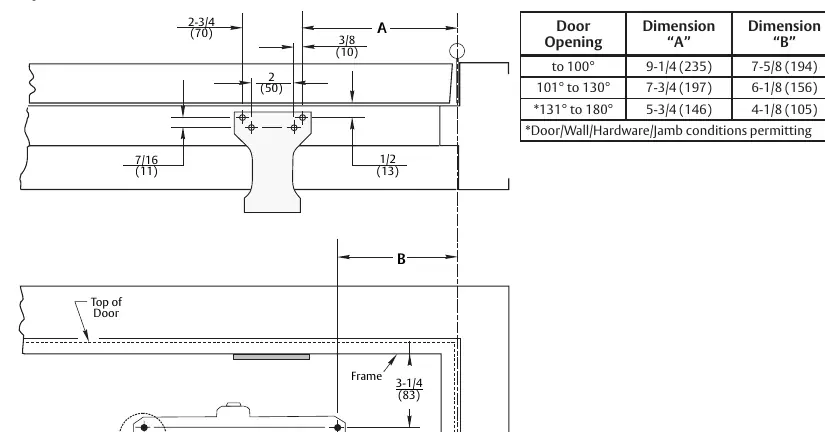

Montaż ramienia równoległego wymaga użycia dodatkowej płytki (soffit plate). Po zamontowaniu płytki i korpusu, połącz ramię z płytką, a następnie z korpusem. Pamiętaj o odpowiednim ustawieniu ramienia względem powierzchni drzwi (zachowanie odległości 1-1/2 cala).

Regulacja

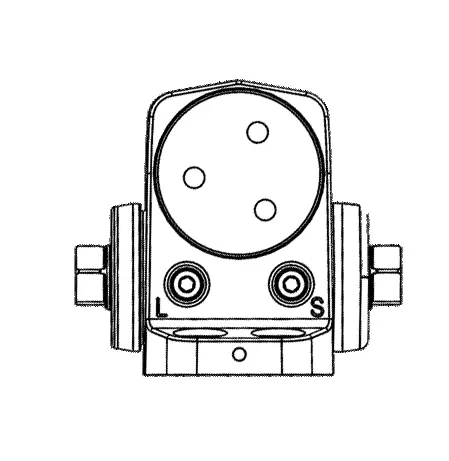

Regulacja odbywa się za pomocą zaworów znajdujących się na korpusie. Nigdy nie używaj nadmiernej siły i nie wykręcaj zaworów całkowicie, ponieważ grozi to wyciekiem oleju. Użyj dostarczonego klucza imbusowego do regulacji:

• Latch (Zatrzask): Reguluje prędkość domykania w końcowej fazie.
• Sweep (Prędkość): Reguluje ogólną prędkość zamykania drzwi.
• Backcheck (Hamowanie): Reguluje opór przy otwieraniu drzwi.

Zalecany czas zamykania drzwi z 90 stopni do 0 to od 3 do 7 sekund. Siłę sprężyny reguluje się zgodnie z tabelą w instrukcji, w zależności od rozmiaru drzwi.

Konserwacja

Regularnie sprawdzaj dokręcenie śrub montażowych. Nie dokręcaj zbyt mocno śrub pokrywy. W przypadku problemów z działaniem, sprawdź, czy drzwi nie ocierają o podłogę lub ościeżnicę.
