Instrukcja montażu urządzenia przeciwpanicznego Sargent 12-FM8700

Kompletny przewodnik instalacji urządzenia przeciwpanicznego Sargent 12-FM8700. Dowiedz się, jak przygotować drzwi, zamontować mechanizm, wyregulować pręty i dopasować szynę.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu urządzenia przeciwpanicznego (exit device) Sargent 12-FM8700. Proces instalacji wymaga precyzyjnego wyznaczenia linii referencyjnych na drzwiach, montażu rygli górnych i dolnych, instalacji obudowy centralnej oraz szyny, a także końcowej regulacji prętów. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie wymagane narzędzia, w tym wiertarkę, gwintowniki oraz odpowiednie klucze imbusowe.

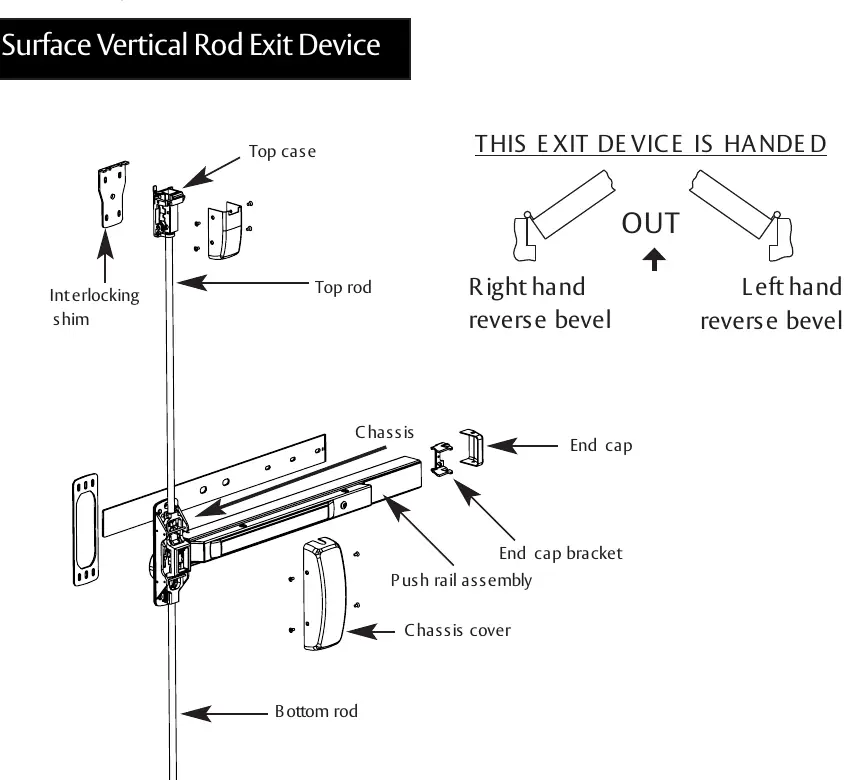

Schemat budowy urządzenia przeciwpanicznego
Schemat budowy urządzenia przeciwpanicznego

Przygotowanie drzwi

Prawidłowe wyznaczenie punktów montażowych jest kluczowe dla działania urządzenia:

Wyznaczanie linii referencyjnych na drzwiach
Wyznaczanie linii referencyjnych na drzwiach
  • Wyznacz pionową linię referencyjną A, która stanowi oś dla obudowy centralnej oraz górnego i dolnego rygla.
  • Wyznacz poziomą linię referencyjną B na wysokości 41 cali (ok. 104 cm) od gotowej podłogi. Jest to oś dla obudowy centralnej i szyny.
  • Użyj dołączonych szablonów do zaznaczenia otworów montażowych.

Montaż elementów

Instalacja przebiega w następującej kolejności:

  1. Górny rygiel i zaczep: Przygotuj wycięcie w ościeżnicy, zamontuj zaczep i rygiel, używając wiertła 11/64" i gwintownika 12-24.
  2. Obudowa górna: Zamontuj obudowę górną, centrując ją na linii referencyjnej A.
  3. Obudowa centralna: Zamocuj obudowę centralną i podkładkę za pomocą czterech śrub #10-24.
  4. Szyna: Po przycięciu szyny do odpowiedniej długości, zamontuj ją na drzwiach, używając szyny jako szablonu do nawiercenia otworów.
  5. Dolny rygiel i zaczep: Zamontuj zaczep dolny w podłodze, używając kotew tulejowych 1/4".
  6. Pręty: Wsuń pręty górny i dolny do obudowy centralnej i połącz je z odpowiednimi obudowami, używając kołków regulacyjnych.

Regulacja prętów

Po montażu konieczna jest regulacja dla zapewnienia maksymalnego zaangażowania rygli:

Regulacja prętów górnego i dolnego
Regulacja prętów górnego i dolnego
  • Regulacja zgrubna: Zmień otwór, w którym umieszczony jest kołek regulacyjny.
  • Regulacja precyzyjna: Wkręcaj lub wykręcaj pręt z obudowy, aby odpowiednio skrócić lub wydłużyć jego zasięg.
  • Ważne: Górny rygiel musi znajdować się w pozycji 'hold back' (cofniętej) przed zamknięciem drzwi.

Cięcie szyny

Aby dopasować szynę do szerokości drzwi:

Instrukcja cięcia szyny
Instrukcja cięcia szyny
  • Określ wymiar X, odejmując 1-3/4" od wymiaru Y (szerokość drzwi).
  • Utnij szynę prosto w wyznaczonym miejscu.
  • Wygładź ostre krawędzie pilnikiem.

Praktyczna pomoc

Typowe problemy

Drzwi nie zamykają się prawidłowo

Sprawdź, czy górny rygiel jest w pozycji 'hold back' przed zamknięciem drzwi. Jeśli nie, wyreguluj długość pręta.

Szyna jest za długa

Przytnij szynę zgodnie ze wzorem: X = Y - 1-3/4 cala, gdzie Y to szerokość drzwi.

Rygiel nie wchodzi w zaczep

Wykonaj regulację precyzyjną pręta, wkręcając go lub wykręcając z obudowy.

Przed użyciem

  • Przygotuj narzędzia: piła do metalu, pilnik, zacisk, poziomica, młotek, wiertarka, miarka, śrubokręt krzyżakowy, gwintowniki, klucze imbusowe.
  • Sprawdź rozmiar szyny podany na opakowaniu.
  • Wyznacz linię pionową A (oś urządzenia).
  • Wyznacz linię poziomą B (41 cali od podłogi).
  • Upewnij się, że posiadasz wszystkie śruby montażowe wymienione w tabeli elementów złącznych.

Ilustracje i schematy

  • Strona 1: Schemat budowy urządzenia (exploded view) pokazujący rozmieszczenie rygli, obudów i szyny.
  • Strona 4: Rysunek techniczny przygotowania drzwi z zaznaczonymi liniami A i B.
  • Strona 9: Schemat regulacji prętów za pomocą kołków regulacyjnych.
  • Strona 10: Instrukcja cięcia szyny z uwzględnieniem wymiarów X i Y.

Zgodność modelu

  • Urządzenie przeznaczone do drzwi z ościeżnicą.
  • Wymaga specyficznej kombinacji okuć dla spełnienia wymagań FEMA 361.
  • Dla aplikacji na drzwiach pojedynczych 12-FM8700 wymagane są 4 kołki termiczne (thermal pins).
