Instrukcja montażu przedłużenia zatrzasku do zamków Sargent 10 Line i 10X Line
Dowiedz się, jak prawidłowo zamontować przedłużenie zatrzasku w zamkach wpuszczanych Sargent 10 Line i 10X Line. Instrukcja zawiera szczegółowe kroki montażu, wskazówki dotyczące orientacji elementów oraz procedurę testowania mechanizmu...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu przedłużenia zatrzasku dla zamków wpuszczanych Sargent serii 10 Line oraz 10X Line. Dokument dotyczy konfiguracji dla backsetów o wymiarach 3-3/4 cala oraz 5 cali. Prawidłowy montaż jest kluczowy dla poprawnego działania mechanizmu blokującego drzwi.
Montaż przedłużenia zatrzasku
Proces montażu składa się z trzech głównych etapów, które wymagają precyzyjnego ustawienia elementów:

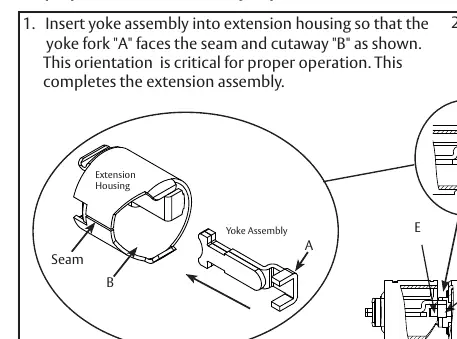

Krok 1: Montaż zespołu jarzma
Włóż zespół jarzma (yoke assembly) do obudowy przedłużenia (extension housing). Upewnij się, że widełki jarzma (yoke fork "A") są skierowane w stronę szwu (seam) oraz wycięcia (cutaway "B"). Ta orientacja jest krytyczna dla poprawnego działania mechanizmu.

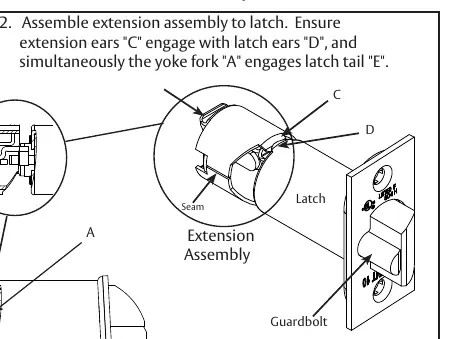

Krok 2: Łączenie z zatrzaskiem
Połącz zmontowane przedłużenie z zatrzaskiem. Upewnij się, że uszy przedłużenia (extension ears "C") zazębiają się z uszami zatrzasku (latch ears "D"), a widełki jarzma (yoke fork "A") jednocześnie zazębiają się z końcówką zatrzasku (latch tail "E").
Krok 3: Montaż tulei
Po poprawnym połączeniu, szew (seam) oraz wycięcie (cutaway "B") muszą znajdować się po tej samej stronie co deadlocking guardbolt (zapadka zabezpieczająca). Następnie nałóż tuleję montażową (assembly sleeve), aby zabezpieczyć zarówno zatrzask, jak i przedłużenie zatrzasku.

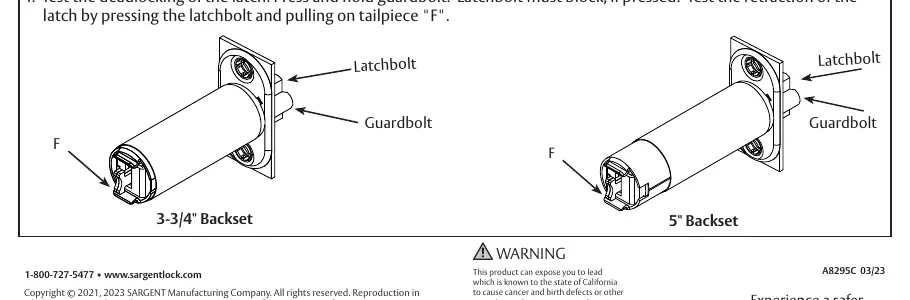

Testowanie mechanizmu
Po zakończeniu montażu należy przeprowadzić testy sprawdzające poprawność działania:
- Test blokady (deadlocking): Wciśnij i przytrzymaj guardbolt. Zatrzask (latchbolt) powinien pozostać zablokowany i nie cofać się po naciśnięciu.
- Test cofania: Naciśnij zatrzask (latchbolt) i pociągnij za końcówkę (tailpiece "F"), aby sprawdzić, czy mechanizm cofa się prawidłowo.
Praktyczna pomoc
Typowe problemy
Zatrzask nie blokuje się po wciśnięciu guardbolt.
Sprawdź, czy mechanizm deadlocking (guardbolt) jest prawidłowo ustawiony i czy nie został zablokowany podczas montażu tulei.
Trudności z dopasowaniem tulei montażowej.
Upewnij się, że szew (seam) i wycięcie (cutaway) są ustawione po tej samej stronie co deadlocking guardbolt.
Mechanizm nie działa płynnie.
Zweryfikuj, czy widełki jarzma (yoke fork) są poprawnie osadzone w końcówce zatrzasku (latch tail).
Przed użyciem
- Sprawdź, czy posiadasz odpowiedni zestaw dla backsetu 3-3/4" lub 5".
- Upewnij się, że widełki jarzma (yoke fork) są skierowane w stronę szwu i wycięcia.
- Zweryfikuj, czy uszy przedłużenia (extension ears) są poprawnie połączone z uszami zatrzasku.
- Upewnij się, że tuleja montażowa jest w pełni nasunięta na zespół.
Parametry w praktyce
- Deadlocking guardbolt
- Element zabezpieczający, który blokuje zatrzask, gdy drzwi są zamknięte, zapobiegając włamaniu.
- Yoke assembly
- Zespół jarzma, kluczowy element przenoszący ruch wewnątrz przedłużenia zatrzasku.
Ilustracje i schematy
- Schemat pokazuje orientację widełek jarzma względem obudowy przedłużenia.
- Rysunek ilustruje połączenie uszu przedłużenia z uszami zatrzasku.
- Ilustracja przedstawia różnicę w montażu dla backsetu 3-3/4" oraz 5".
Zgodność modelu
- Przeznaczone wyłącznie dla zamków Sargent 10 Line i 10X Line.
