Instrukcja montażu zamka cylindrycznego SARGENT 10X Line

Kompletny przewodnik instalacji i konfiguracji zamka cylindrycznego SARGENT 10X Line. Dowiedz się, jak przygotować drzwi, dopasować zamek do grubości skrzydła, zainstalować wkładkę oraz ustawić mechanizm blokady.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Instrukcja dotyczy profesjonalnego montażu zamka cylindrycznego SARGENT 10X Line. Kluczowym elementem poprawnego działania jest precyzyjne przygotowanie drzwi zgodnie z szablonem oraz prawidłowa regulacja zamka do grubości skrzydła drzwiowego. Niewłaściwe dopasowanie może prowadzić do przedwczesnego zużycia lub obniżenia poziomu bezpieczeństwa.

Przygotowanie drzwi

Przed przystąpieniem do montażu należy przygotować otwory w drzwiach:

  • Użyj szablonu A8290 do precyzyjnego oznaczenia miejsc wiercenia.
  • Wywierć otwory zgodnie z wymiarami podanymi w instrukcji (otwór główny 2-1/8" / 54 mm).
  • Upewnij się, że backset (odległość od krawędzi drzwi do środka otworu) jest zgodny z posiadanym zatrzaskiem.
  • Zainstaluj płytkę zaczepową (strike) w ościeżnicy.

Instalacja zatrzasku

Wsuń zatrzask w otwór w drzwiach. Upewnij się, że ścięta krawędź rygla jest skierowana w stronę płyty zaczepowej (w stronę zamykania drzwi). Przymocuj zatrzask za pomocą dwóch dostarczonych śrub #8-32 x 3/4".

Regulacja zamka do grubości drzwi

Zamek jest fabrycznie ustawiony dla drzwi o grubości 1-3/4" (44 mm). Jeśli drzwi mają inną grubość:

Regulacja płyty montażowej dla różnych grubości drzwi
Regulacja płyty montażowej dla różnych grubości drzwi
  1. Zdejmij zespół wykończeniowy (trim assembly) z korpusu zamka.
  2. Obróć płytę montażową, aby dostosować ją do grubości drzwi.
  3. Dla drzwi 2" (50 mm) wewnętrzna powierzchnia płyty montażowej powinna być zlicowana z powierzchnią łożyska.
  4. Zweryfikuj pozycję, mierząc odległość od wewnętrznej powierzchni płyty montażowej do linii środkowej retraktora.

Montaż elementów zewnętrznych i wewnętrznych

Wsuń korpus zamka od strony zewnętrznej, upewniając się, że zaczepia on o zatrzask, a retraktor wchodzi w trzpień rygla. Nie używaj siły – jeśli montaż stawia opór, sprawdź poprawność przygotowania otworu w drzwiach. Następnie zainstaluj elementy wewnętrzne, przykręcając je śrubami montażowymi.

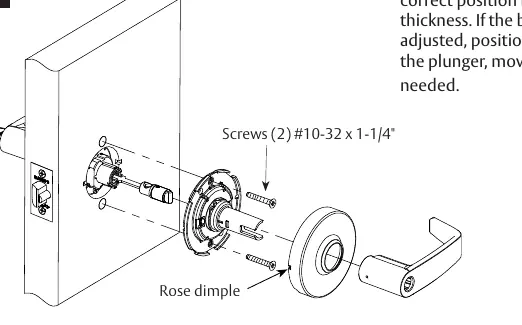

Montaż elementów wewnętrznych (Rysunek 7)
Montaż elementów wewnętrznych (Rysunek 7)

Instalacja wkładki cylindrycznej

Instrukcja obejmuje dwa typy wkładek:

  • Standardowa: Przed instalacją użyj płaskiego śrubokręta, aby obrócić krzywkę tak, aby punkty napędu znajdowały się w pozycji godziny 6 i 12.
  • Wymienna (Interchangeable/Removable Core): Wymaga użycia klucza kontrolnego (oznaczonego "C") do wyjęcia rdzenia budowlanego i włożenia rdzenia właściwego.

Ustawienie czasu blokady (Lock Timing)

Wymagane dla niektórych funkcji (np. 10XG08, 10XG53). Polega na ustawieniu wewnętrznej krzywki w odpowiedniej pozycji (godzina 6 i 12). Po ustawieniu należy przetestować działanie klucza przed zamknięciem drzwi.

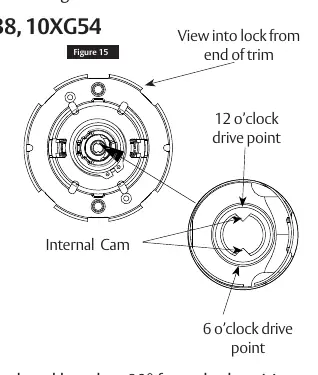

Punkty napędu krzywki wewnętrznej (Rysunek 15)
Punkty napędu krzywki wewnętrznej (Rysunek 15)

Praktyczna pomoc

Typowe problemy

Zamek nie wchodzi łatwo w otwór drzwiowy

Nie używaj siły. Sprawdź, czy otwory w drzwiach zostały wywiercone zgodnie z szablonem A8290.

Klucz nie działa poprawnie lub zamek nie blokuje się

Sprawdź ustawienie czasu blokady (Lock Timing) – krzywka musi być ustawiona w pozycji godziny 6 i 12.

Zamek nie pasuje do grubości drzwi

Wyreguluj płytę montażową zgodnie z sekcją 5 instrukcji, obracając ją do odpowiedniej pozycji.

Przed użyciem

  • Sprawdź, czy posiadasz wymagane narzędzia: śrubokręt Phillips #2, wiertła 5/16", 1/8", 5/32".
  • Użyj szablonu A8290 do oznaczenia drzwi.
  • Upewnij się, że krawędź zatrzasku jest skierowana w stronę płyty zaczepowej.
  • Zweryfikuj backset przed wierceniem.
  • Przetestuj działanie zamka kluczem przed zamknięciem drzwi.

Parametry w praktyce

Klucz kontrolny (C)
Specjalny klucz używany do instalacji/demontażu rdzeni wymiennych.

Ilustracje i schematy

  • Rysunek 2: Wymiary otworów w drzwiach.
  • Rysunek 5a/5b: Regulacja płyty montażowej dla różnych grubości drzwi.
  • Rysunek 15: Punkty napędu krzywki wewnętrznej (6 i 12 o'clock).

Zgodność modelu

  • Zamek obsługuje drzwi o grubości 1-3/4", 2" oraz 2-1/4".
  • Dla funkcji 10XG13, 10XG08, 10XG53 i innych, sprawdź dedykowane sekcje instrukcji dotyczące ustawień.
