Instrukcja części zamiennych zamka cylindrycznego Sargent 10X Line

Najważniejsze informacje z instrukcji

Niniejszy dokument jest katalogiem części zamiennych dla zamków cylindrycznych z dźwignią serii Sargent 10X. Instrukcja służy do identyfikacji komponentów w celu ich serwisowania lub zamawiania. Zawiera schematy rozstrzelone, tabele z numerami części dla korpusów, zatrzasków, zaczepów, cylindrów oraz dźwigni.

Schemat budowy

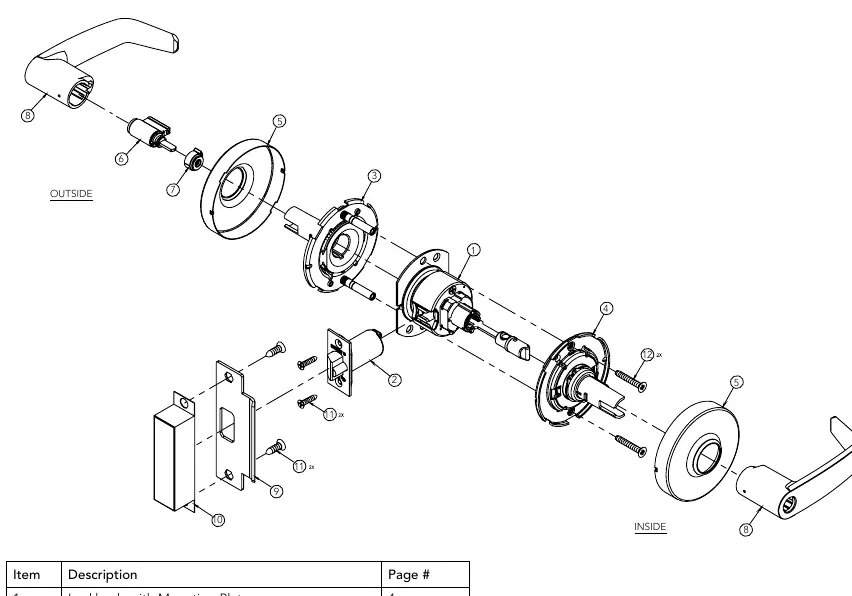

Schemat rozstrzelony (Exploded View) na stronie 3 przedstawia wzajemne położenie elementów zamka, takich jak korpus, zatrzask, obudowy sprężyn, rozety, cylindry i dźwignie. Każdy element jest ponumerowany, co ułatwia odnalezienie odpowiedniego numeru części w dalszych sekcjach dokumentu.

Korpusy zamków i płyty montażowe

Sekcja ta zawiera zestawienie korpusów mechanicznych i elektrycznych. Wybór odpowiedniego korpusu zależy od funkcji zamka (np. magazyn, biuro, klasa) oraz grubości drzwi (1-3/8" - 2" lub 2-1/4").

Zatrzaski

Dostępne są różne typy zatrzasków w zależności od funkcji zamka:

• Zatrzaski zwykłe (Plain/Unguarded) dla funkcji 10XU15, 10XU65, 10XU68.
• Zatrzaski z blokadą (Deadlocking/Guarded) dla pozostałych funkcji mechanicznych.
• Zatrzaski dla funkcji elektrycznych.

Przy zamawianiu należy zwrócić uwagę na szerokość czoła (1" lub 1-1/8"), backset (odległość od krawędzi drzwi) oraz skok (throw).

Zaczepy

Instrukcja opisuje dwa główne typy zaczepów: 4-7/8" Curved Lip (standard) oraz 2-3/4" Curved Lip (opcja 29-). Dostępne są również skrzynki zaczepowe (ANSI Wrought Strike Box).

Cylindry i elementy ogonowe

Sekcja ta zawiera szczegółowe zestawienie cylindrów stałych (Fixed Core) oraz wymiennych (SFIC/LFIC). Kluczowe jest dopasowanie odpowiedniego zestawu elementów ogonowych (Tailpiece Pack) do grubości drzwi oraz typu cylindra.

Dźwignie

Dostępne są różne style dźwigni (B, L, P, MB, MD, MW, ND). Wybór zależy od zastosowania (np. przejście, biuro, funkcja hotelowa) oraz typu cylindra.

Jak zamawiać części

Aby zamówić części, należy podać ilość, numer części, wykończenie oraz (jeśli wymagane) stronę otwierania drzwi. Przykładowa konfiguracja zamówienia znajduje się na stronie 13. Pełna lista wykończeń (np. 03, 26D, BSP) wraz z kodami ANSI/BHMA jest dostępna w tabeli wykończeń.
