Instrukcja obsługi zamka elektrycznego Sargent 10X Line
Szybki przewodnik instalacji i konfiguracji zamka elektrycznego Sargent 10X Line. Dowiedz się, jak podłączyć zasilanie, skonfigurować tryb Fail Safe/Fail Secure oraz wykonać okablowanie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i konfiguracji zamka elektrycznego Sargent 10X Line. Zamek jest urządzeniem wrażliwym na polaryzację, a jego poprawne działanie zależy od właściwego doboru zasilania oraz konfiguracji trybu pracy przed montażem. Zamek może być instalowany w drzwiach z systemem ElectroLynx lub wymagać okablowania bezpośredniego.
Specyfikacja elektryczna
- Napięcie robocze: 10.2VDC do 26.4VDC.
- Pobór prądu (ciągły): 10mA.
- Pobór prądu (szczytowy): 500mA.
- Uwaga: Napięcie nie może przekroczyć 30VDC, w przeciwnym razie zamek może ulec uszkodzeniu.
Przygotowanie drzwi
Przed przystąpieniem do montażu należy przygotować otwory w drzwiach zgodnie z szablonem 4756 (lub 4753 w przypadku wykończenia BHW). Należy użyć dołączonego znacznika drzwiowego w celu weryfikacji wymiarów.
Konfiguracja trybu pracy
Zamek można skonfigurować w trybie Fail Safe lub Fail Secure. Wyboru dokonuje się za pomocą przełącznika DIP, do którego dostęp jest możliwy wyłącznie przed zamontowaniem zamka w drzwiach.
- Fail Secure: Podanie zasilania powoduje odblokowanie zamka.
- Fail Safe: Podanie zasilania powoduje zablokowanie zamka.
- Ważne: Po zmianie pozycji przełącznika DIP wymagane jest ponowne uruchomienie zasilania (power cycle).
Instalacja i okablowanie
Instalacja powinna być przeprowadzona zgodnie z instrukcją A8286 (lub A8334 dla BHW). W przypadku drzwi bez złączy ElectroLynx należy użyć zestawu Retrofit Harness lub wykonać połączenia przewodowe zgodnie z lokalnymi przepisami.
- Podłącz 8-pinowe złącze z zamka do złącza wiązki przewodów w drzwiach.
- Podłącz 8-pinowe złącze wiązki drzwiowej do złącza zawiasu.
- Podłącz złącze zawiasu do transformatora lub zasilacza.
- Przetestuj działanie zamka.
Schematy połączeń
Instrukcja zawiera szczegółowe schematy podłączenia zasilania oraz przełącznika wyjścia (Request to Exit). Zasilanie musi pochodzić z zasilaczy klasy 2 (UL294/ULC-60839). Zamek jest wrażliwy na polaryzację (czerwony przewód to plus, czarny to minus).
Praktyczna pomoc
Typowe problemy
Zamek nie zmienia trybu pracy po przełączeniu DIP
Po zmianie pozycji przełącznika DIP wymagane jest odłączenie i ponowne podłączenie zasilania (power cycle).
Zamek nie działa lub uległ uszkodzeniu
Sprawdź, czy napięcie nie przekracza 30VDC oraz czy polaryzacja przewodów jest poprawna (czerwony +, czarny -).
Przed użyciem
- Sprawdź, czy drzwi posiadają złącza ElectroLynx.
- Upewnij się, że zasilacz spełnia wymogi UL294 lub ULC-60839.
- Przygotuj otwory w drzwiach zgodnie z szablonem 4756.
- Ustaw przełącznik DIP (Fail Safe/Fail Secure) przed montażem zamka.
- Zweryfikuj polaryzację przewodów przed podłączeniem zasilania.
Parametry w praktyce
- Napięcie robocze
- Zakres 10.2VDC - 26.4VDC. Przekroczenie 30VDC grozi uszkodzeniem.
Ilustracje i schematy
- Rysunek 1: Lokalizacja przełącznika DIP do wyboru trybu Fail Safe/Fail Secure.

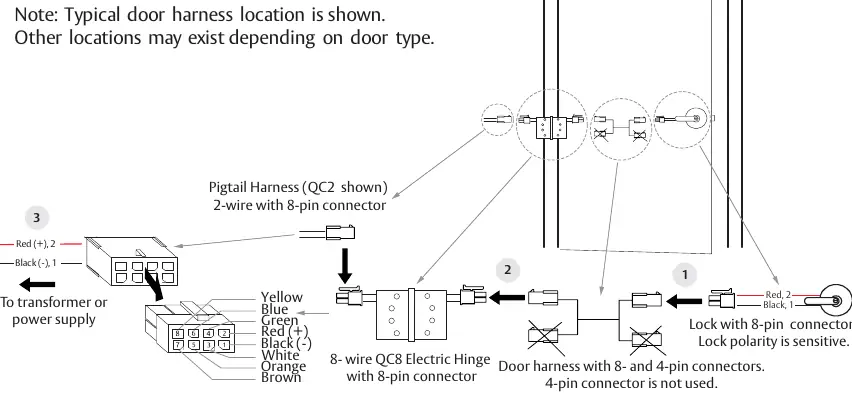

- Rysunek 2: Schemat połączeń wiązki drzwiowej z zawiasem elektrycznym.

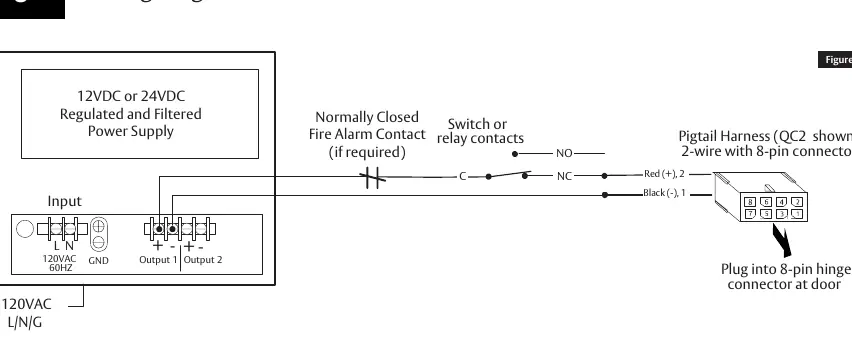

- Rysunek 3: Schemat podłączenia zasilania.
- Rysunek 4: Schemat podłączenia przełącznika wyjścia (RX Switch).
Zgodność modelu
- Zamek jest wrażliwy na polaryzację.
- Wymagane zasilanie klasy 2 (Power Limited).
- Przełącznik DIP dostępny tylko przed instalacją zamka.
