Instrukcja montażu okucia Detex 03CM Trim
Szybki przewodnik instalacji okucia Detex 03CM. Dowiedz się, jak przygotować drzwi, wywiercić otwory i zamontować zestaw Mortise Trim krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu okucia typu Mortise 03CM firmy Detex. Zalecana wysokość montażu od gotowej podłogi do linii środkowej urządzenia wynosi 40 cali (ok. 101,6 cm). Przed przystąpieniem do pracy należy upewnić się, że posiadane narzędzia są sprawne, a zestaw zawiera wszystkie niezbędne elementy montażowe.
Narzędzia i materiały
Do poprawnej instalacji wymagane są następujące narzędzia:
- Okulary ochronne (należy założyć przed rozpoczęciem pracy)
- Ołówek
- Punktak
- Młotek
- Wiertarka
- Wiertła i gwintowniki
- Śrubokręt krzyżakowy
- Miarka
Przygotowanie drzwi (Krok 1)
Przed montażem należy odpowiednio przygotować skrzydło drzwiowe:
- Wyznacz linię środkową zamka (LOCK centerline) na drzwiach.
- Użyj dołączonego szablonu z tworzywa sztucznego, aby zaznaczyć otwory montażowe.
- Wyrównaj linię środkową szablonu z linią wyznaczoną na drzwiach.
- Zaznacz cztery punkty montażowe (A) oraz punkt wejścia 03 (03 INPUT).
- Wywierć otwór o średnicy 1-1/4 cala na wkładkę (tylko od strony okucia).
- Wywierć cztery otwory o średnicy 3/8 cala (tylko od strony okucia).
Montaż okucia (Krok 2)
- Umieść okucie na drzwiach.
- Zamontuj płytę tylną za pomocą czterech śrub 1/4-20 x 1" oraz podkładek zabezpieczających dostarczonych z urządzeniem wyjściowym.
- Zainstaluj zamek wpuszczany (mortise lock) i osprzęt montażowy, dokręcając śruby wstępnie (luźno).
- Złóż górną część uchwytu z płytą czołową za pomocą dostarczonej śruby.
- Przymocuj dolną część uchwytu za pomocą śruby i podkładki wykończeniowej.
- Zainstaluj kołnierz wkładki oraz wkładkę bębenkową, obracając ją w prawo (CW), aby zabezpieczyć.
- Dokręć wszystkie śruby montażowe, zaczynając od śruby znajdującej się najbliżej strony okucia.
Wykaz części
Zestaw zawiera:
- Płytę czołową (Trim Plate)
- Wkładkę bębenkową (Cylinder, Mortise, 5 Pin)
- Kołnierz wkładki (Cylinder Collar)
- Uchwyt (Pull, 03C)
- Zestaw śrub maszynowych (1/4-20) oraz podkładkę #14
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem otworów
Upewnij się, że szablon z tworzywa sztucznego jest idealnie wyrównany z linią środkową zamka (LOCK CENTERLINE) zaznaczoną wcześniej na drzwiach.
Wkładka bębenkowa nie blokuje się
Upewnij się, że wkładka została włożona poprawnie i dokręcona zgodnie z ruchem wskazówek zegara (CW) po zainstalowaniu kołnierza.
Przed użyciem
- Załóż okulary ochronne.
- Sprawdź, czy posiadasz wszystkie części wymienione w wykazie (płyta, wkładka, śruby).
- Wyznacz linię środkową zamka na drzwiach.
- Przygotuj wiertarkę z odpowiednimi wiertłami (3/8 cala oraz 1-1/4 cala).
- Upewnij się, że znasz typ drzwi (drewniane lub metalowe) dla doboru odpowiednich śrub.
Ilustracje i schematy

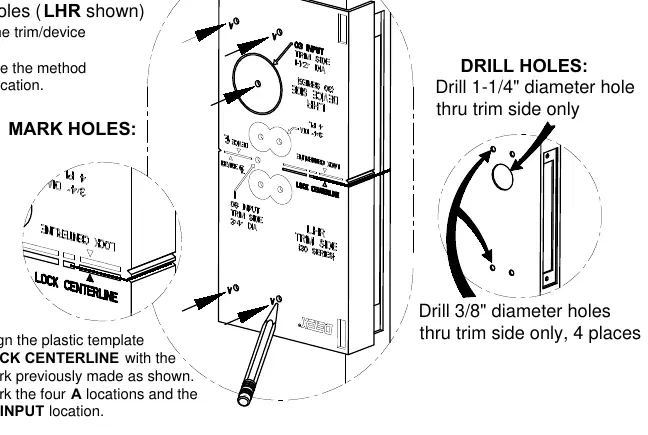

- Szablon montażowy: wskazuje miejsca wiercenia otworów 3/8 cala oraz głównego otworu 1-1/4 cala.

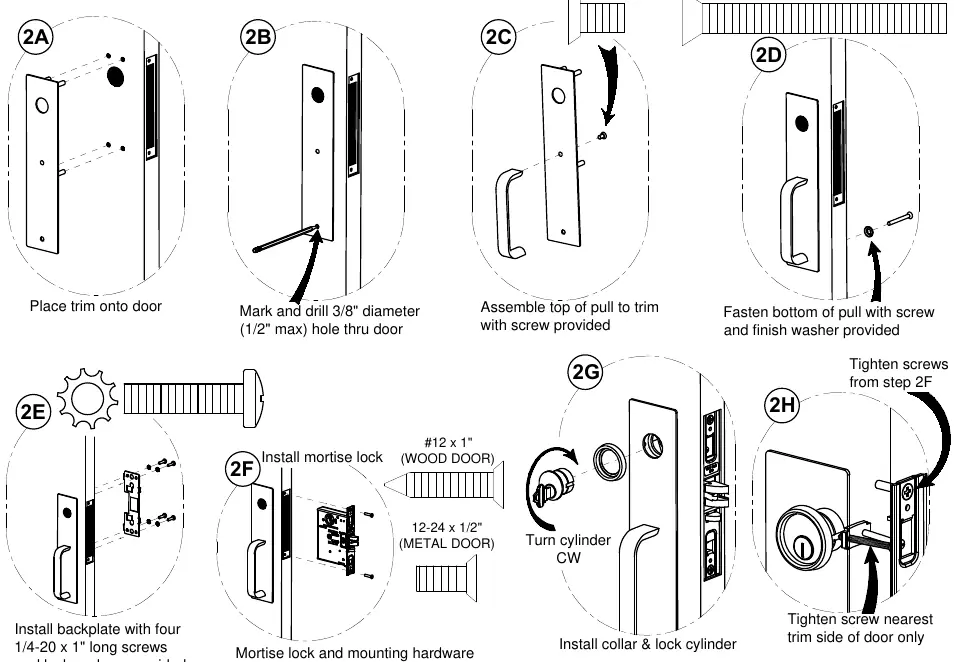

- Sekwencja montażu (2A-2H): pokazuje krok po kroku proces przykręcania płyty, montażu zamka i wkładki.
Zgodność modelu
- Zamek wpuszczany (mortise lock) i osprzęt montażowy są dostarczane z urządzeniem wyjściowym (exit device), a nie z samym okuciem.
- Instrukcja dotyczy modelu 03CM Trim.
