Instrukcja montażu zamka ryglowego SDC 1091AIDDMR1
Szybki przewodnik instalacji i podłączenia zamka ryglowego SDC 1091AIDDMR1. Dowiedz się, jak przygotować otwory w drzwiach i ościeżnicy oraz jak poprawnie podłączyć zasilanie 12V lub 24V.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu i podłączenia elektrycznego zamka ryglowego SDC 1091AIDDMR1. Zamek jest typu "concealed mortise bolt lock" z funkcją mechanicznego zwolnienia (fail-safe) i przygotowaniem pod podwójną wkładkę bębenkową. Przed przystąpieniem do prac upewnij się, że posiadasz wkładkę bębenkową z prostym zabierakiem (straight cam) typu ILCO (863G) lub odpowiednik.
Przygotowanie drzwi i ościeżnicy
Montaż wymaga precyzyjnego przygotowania otworów w drzwiach i ościeżnicy zgodnie z wymiarami podanymi w instrukcji:
- Backset: 1-7/8 cala.
- Wymagania montażowe: Należy wykonać otwory zgodnie z rysunkiem technicznym, uwzględniając miejsce na rygiel oraz zaczep.
- Wkładka bębenkowa: Po zainstalowaniu wkładek należy je zabezpieczyć w gnieździe za pomocą śrub blokujących (Cylinder Locking Set screws).
Podłączenie elektryczne
Zamek obsługuje dwa napięcia zasilania: 12VDC lub 24VDC. Do podłączenia należy użyć dostarczonego złącza typu pigtail.
- Konfiguracja 24VDC: Podłącz zgodnie ze schematem, wykorzystując odpowiednie przewody złącza pigtail. Nieużywane przewody należy zabezpieczyć (zaizolować).
- Konfiguracja 12VDC: Podłącz zgodnie ze schematem dla 12V.
- Zasilanie: Zamek wymaga zasilania prądem stałym (DC).
Konfiguracja czujników BPS i DPS
Zamek może być wyposażony w opcjonalne czujniki:
- BPS (Bolt Position Sensor): Czujnik magnetyczny wskazujący, czy rygiel jest zablokowany czy odblokowany.
- DPS (Door Position Switch): Mechaniczny czujnik wskazujący, czy drzwi są otwarte czy zamknięte.
- Okablowanie: Schemat konfiguracji wskazuje kolory przewodów dla stanów N/O (normalnie otwarty) oraz N/C (normalnie zamknięty).
Dane techniczne
- Pobór prądu (12VDC): 0.9 A (maks.) przy pracy ciągłej.
- Pobór prądu (24VDC): 0.45 A (maks.) przy pracy ciągłej.
- Wysuw rygla (Bolt Throw): 3/4 cala.
- Materiał rygla: Stal nierdzewna, średnica 5/8 cala.
Praktyczna pomoc
Typowe problemy
Zamek nie działa przy zasilaniu 12V lub 24V
Sprawdź, czy użyto właściwego schematu podłączenia dla wybranego napięcia i czy przewody w złączu pigtail są poprawnie przypisane.
Wkładka bębenkowa nie pasuje lub nie działa
Upewnij się, że używasz wkładki z prostym zabierakiem (straight cam) typu ILCO (863G) lub odpowiednika.
Przed użyciem
- Sprawdź, czy drzwi i ościeżnica są przygotowane zgodnie z wymiarami (backset 1-7/8").
- Upewnij się, że posiadasz wkładkę bębenkową z prostym zabierakiem.
- Wybierz odpowiednie napięcie zasilania (12VDC lub 24VDC).
- Przygotuj złącze pigtail do podłączenia przewodów.
- Zabezpiecz nieużywane przewody złącza pigtail.
Parametry w praktyce
- 24VDC @ .45 Amp
- Maksymalny pobór prądu przy pracy ciągłej dla zasilania 24V.
- Bolt Throw 3/4"
- Wysuw rygla wynosi 3/4 cala.
Ilustracje i schematy

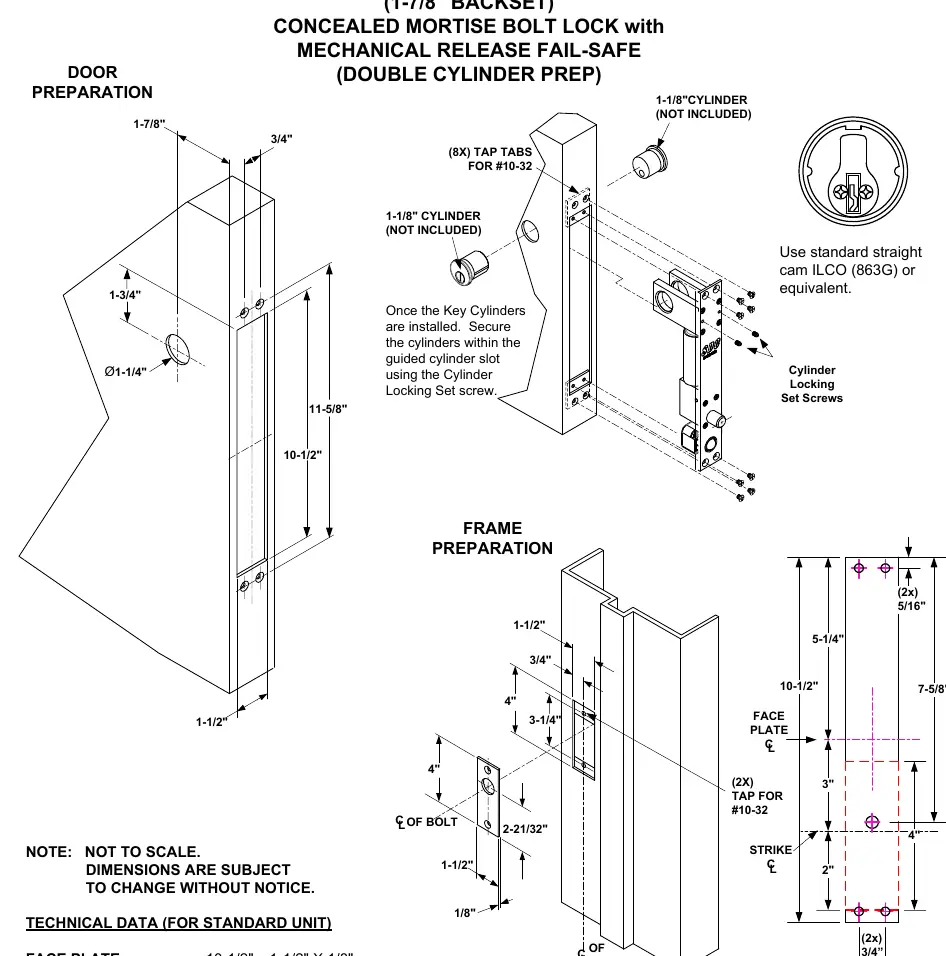

- Schemat drzwi pokazuje rozmieszczenie otworów dla rygla i zaczepu.
- Schematy okablowania pokazują różnice w podłączeniu dla 12V i 24V.
Zgodność modelu
- Wymaga wkładki bębenkowej z prostym zabierakiem (straight cam).
