Instrukcja montażu zamka ryglowego SDC 1091ADMR

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu i podłączenia zamka ryglowego SDC 1091ADMR z funkcją mechanicznego zwalniania (fail-safe). Zamek przeznaczony jest do montażu w ościeżnicach aluminiowych lub metalowych. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiedni cylinder 1-1/8 cala (brak w zestawie).

Dane techniczne

• Wymiary czoła: 10-1/2" x 1-1/2" x 1/8"
• Wymiary zaczepu: 4" x 1-1/2" x 1/8"
• Rygiel: Średnica 5/8" (stal nierdzewna), wysuw 3/4"
• Zasilanie: Cewka dwunapięciowa (12VDC @ 0.9A max lub 24VDC @ 0.45A max)
• Backset: .865"

Przygotowanie montażu

Instrukcja zawiera szczegółowe schematy przygotowania ościeżnicy aluminiowej oraz metalowej. Kluczowe kroki obejmują:

• Wycięcie otworu o średnicy 1-1/4" na cylinder.
• Wykonanie otworów montażowych zgodnie z wymiarami podanymi na rysunkach technicznych.
• Zastosowanie standardowego cylindra z prostą krzywką (typ ILCO 863G lub odpowiednik).

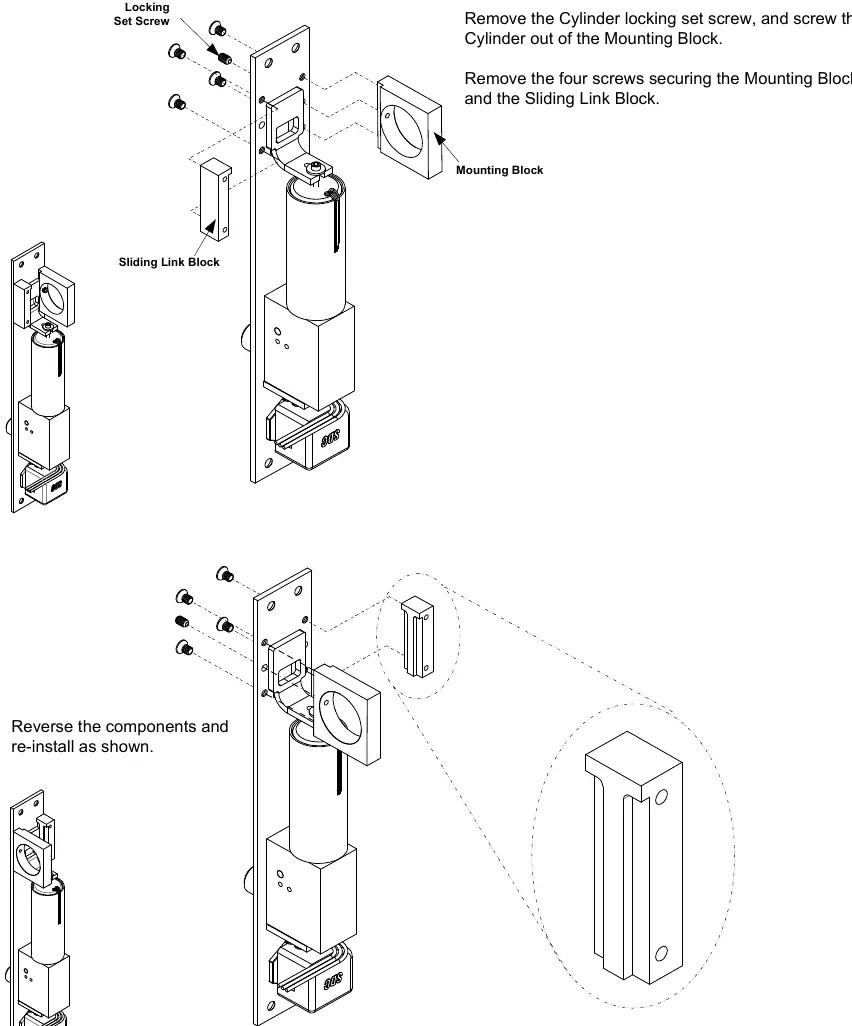

Odwracanie cylindra

Jeśli zachodzi potrzeba zmiany orientacji cylindra, należy:

1. Odkręcić śrubę blokującą cylinder i wykręcić go z bloku montażowego.
2. Odkręcić cztery śruby mocujące blok montażowy oraz blok łącznika przesuwnego (Sliding Link Block).
3. Odwrócić komponenty i zamontować je ponownie, upewniając się, że blok łącznika jest prawidłowo wyrównany.

Podłączenie elektryczne

Zamek obsługuje konfigurację 12VDC lub 24VDC. Należy użyć dostarczonego złącza typu pigtail:

• Konfiguracja 24VDC: Podłącz zgodnie ze schematem, pamiętając o zabezpieczeniu nieużywanych przewodów.
• Konfiguracja 12VDC: Podłącz zgodnie ze schematem dla 12V.
• Czujniki opcjonalne: Zamek może być wyposażony w czujnik położenia rygla (BPS - magnetyczny) oraz czujnik położenia drzwi (DPS - mechaniczny). W przypadku zamówienia obu opcji, przewód wspólny (Common) jest współdzielony.
