Instrukcja montażu zamka ryglowego SDC 1190AI
Kompletny przewodnik instalacji i konfiguracji zamka ryglowego SDC 1190AI. Dowiedz się, jak poprawnie zamontować zamek, podłączyć zasilanie z regulatorem PR-1000 oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zamek ryglowy SDC 1190AI to urządzenie typu fail-safe przeznaczone do montażu wpuszczanego. Instrukcja obejmuje procedury montażu poziomego i pionowego, konfigurację automatycznego przełącznika blokady (ARS) oraz schematy okablowania. Urządzenie wymaga zasilania 24VDC. W zestawie znajduje się regulator mocy PR-1000, którego instalacja jest zalecana w celu redukcji ciepła i wydłużenia żywotności cewki.
Montaż
Przed przystąpieniem do montażu należy wybrać odpowiednią lokalizację na ościeżnicy lub skrzydle drzwi.
Montaż poziomy (nadproże)
- Wyznacz miejsce na zaczep na górnej krawędzi drzwi.
- Zaznacz odpowiednie miejsce na ościeżnicy.
- Użyj szablonu samoprzylepnego, aby wyciąć otwór w ościeżnicy.
- Wywierć otwory pod śruby montażowe i wykonaj wpuszczenie (mortise).
Montaż pionowy (ościeżnica boczna)
- Znajdź punkt najbliżej środka wysokości drzwi, zapewniający miejsce na zamek i zaczep.
- Zaznacz poziomą linię dla górnego końca zaczepu na ościeżnicy.
- Użyj szablonu, aby wyciąć otwór, zachowując wyrównanie z linią.
- Wykonaj otwory montażowe i wpuszczenie.
Po przygotowaniu otworu, zamontuj zaczepy montażowe wewnątrz, podłącz przewody zasilające i wsuń zamek, zabezpieczając go śrubami maszynowymi #10-32.
Regulacja ARS (Auto Relock Switch)
Automatyczny przełącznik blokady (ARS) jest fabrycznie ustawiony na szczelinę 1/8 cala między górą drzwi a ościeżnicą. W przypadku większej szczeliny:
- Poluzuj nakrętkę blokującą.
- Obracaj zespół przełącznika zgodnie z ruchem wskazówek zegara, aż do uzyskania poprawnego ustawienia.
- Dokręć nakrętkę po zakończeniu regulacji.
Okablowanie
Zaleca się stosowanie regulatora PR-1000 w celu optymalizacji pracy zamka. Schematy połączeń znajdują się w dokumentacji technicznej. Należy pamiętać, że model 1190AI pracuje wyłącznie przy napięciu 24VDC.
Rozwiązywanie problemów
- Zamek nie wysuwa rygla: Sprawdź napięcie zasilania oraz wyrównanie zaczepu.
- Rygiel wysuwa się, ale drży: Napięcie zasilania jest zbyt niskie.
- Rygiel nie chowa się: Zaczep jest źle ustawiony.
Dane techniczne
- Zasilanie: 24VDC (tylko).
- Pobór prądu: 700mA (maks.).
- Opcjonalne czujniki: BPS (Bolt Position Sensor - magnetyczny), DPS (Door Position Switch - mechaniczny).
- Wymiary czoła: 8" x 1-1/2" x 1/8".
Praktyczna pomoc
Typowe problemy
Zamek nie wysuwa rygla
Sprawdź napięcie zasilania oraz wyrównanie zaczepu (strike plate).
Rygiel wysuwa się, ale drży
Napięcie zasilania jest zbyt niskie.
Rygiel nie chowa się
Zaczep jest źle ustawiony.
Przed użyciem
- Upewnij się, że zasilanie to 24VDC.
- Przygotuj regulator PR-1000 (dołączony do zestawu).
- Sprawdź, czy masz wystarczająco dużo miejsca na montaż w ościeżnicy.
- Przygotuj narzędzia do wycinania otworu (mortising).
Ilustracje i schematy

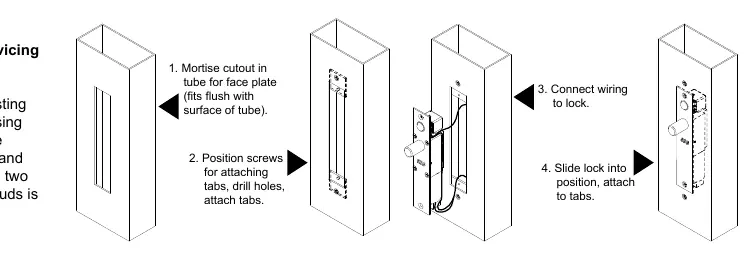

- Schemat montażu pokazuje 4-etapowy proces: wycięcie otworu, montaż zaczepów, podłączenie przewodów i wsuwanie zamka.

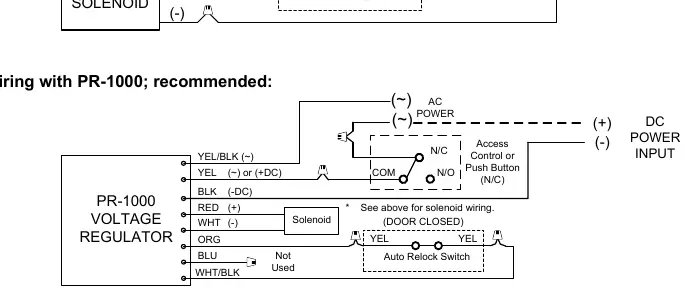

- Schematy okablowania przedstawiają różnice w podłączeniu z regulatorem PR-1000 oraz bez niego.
Zgodność modelu
- Model 1190AI pracuje wyłącznie przy napięciu 24VDC.
- Zalecane użycie regulatora PR-1000 dla optymalnej wydajności.
