Instrukcja montażu okucia drzwiowego Detex 02D, 02DT, 02DU, 02Dx2W
Szybki przewodnik montażu okucia drzwiowego Detex serii 02D. Dowiedz się, jak poprawnie zainstalować uchwyt, zmienić kierunek otwierania (handing) oraz jakie narzędzia są wymagane do montażu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zewnętrznego okucia drzwiowego Detex serii 02D (modele 02D, 02DT, 02DU, 02Dx2W). Dokument zawiera procedury zmiany kierunku otwierania (handing) oraz szczegółowe kroki instalacji na drzwiach. Przed przystąpieniem do pracy należy upewnić się, że grubość drzwi mieści się w zakresie 1-3/4" do 2-1/4".
Zmiana kierunku otwierania (Handing)
W razie potrzeby kierunek otwierania można zmienić z RHR (prawostronne) na LHR (lewostronne) lub odwrotnie:
- Połóż okucie na czystej powierzchni.
- Użyj klucza imbusowego 1/8", aby wykręcić śrubę.
- Obróć uchwyt i płytkę o 180 stopni.
- Zamontuj płytkę z powrotem i dokręć śrubę imbusową.
- Uwaga: Podczas demontażu płytki blokującej zachowaj szczególną ostrożność, aby nie zgubić mosiężnego trzpienia (brass shear pin) znajdującego się wewnątrz mechanizmu.
Montaż okucia
Proces instalacji wymaga użycia szablonu dostarczonego z urządzeniem wyjściowym (exit device):
- Użyj szablonu, aby zaznaczyć miejsca otworów na drzwiach.
- Użyj punktaka, aby zaznaczyć punkty wiercenia.
- Wywierć otwory przelotowe o średnicy 5/16" przez drzwi, dbając o to, aby wiertło było prowadzone prosto i w poziomie.
- Wywierć otwory zewnętrzne o średnicy 1/2" w miejscach wcześniej nawierconych otworów 5/16".
- Umieść jednostkę okucia na zewnętrznej stronie drzwi i przykręć płytkę montażową.
Wymagane narzędzia
- Okulary ochronne
- Wiertarka elektryczna
- Miarka
- Punktak
- Ołówek
- Młotek
- Śrubokręt
- Zestaw wierteł
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Zgubienie mosiężnego trzpienia
Podczas demontażu płytki blokującej uważaj, aby nie zgubić mosiężnego trzpienia (brass shear pin) znajdującego się wewnątrz mechanizmu.
Nieprawidłowe wiercenie otworów
Wszystkie otwory muszą być wiercone prosto i w poziomie. Użyj szablonu dostarczonego z urządzeniem wyjściowym.
Przed użyciem
- Sprawdź grubość drzwi (musi wynosić od 1-3/4" do 2-1/4").
- Przygotuj wymagane narzędzia: wiertarka, wiertła, punktak, miarka, śrubokręt.
- Upewnij się, że masz odpowiednią płytkę montażową (Wide Stile dla 4 otworów lub Narrow Stile dla 2 otworów).
- Sprawdź, czy kierunek otwierania (handing) jest odpowiedni dla Twoich drzwi.
Parametry w praktyce
- 1-3/4" do 2-1/4"
- Dopuszczalna grubość drzwi dla montażu okucia.
Ilustracje i schematy

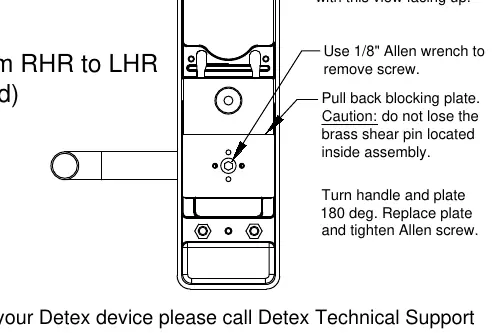

- Schemat na stronie 1 pokazuje proces zmiany kierunku otwierania (handing) poprzez obrócenie uchwytu i płytki o 180 stopni.

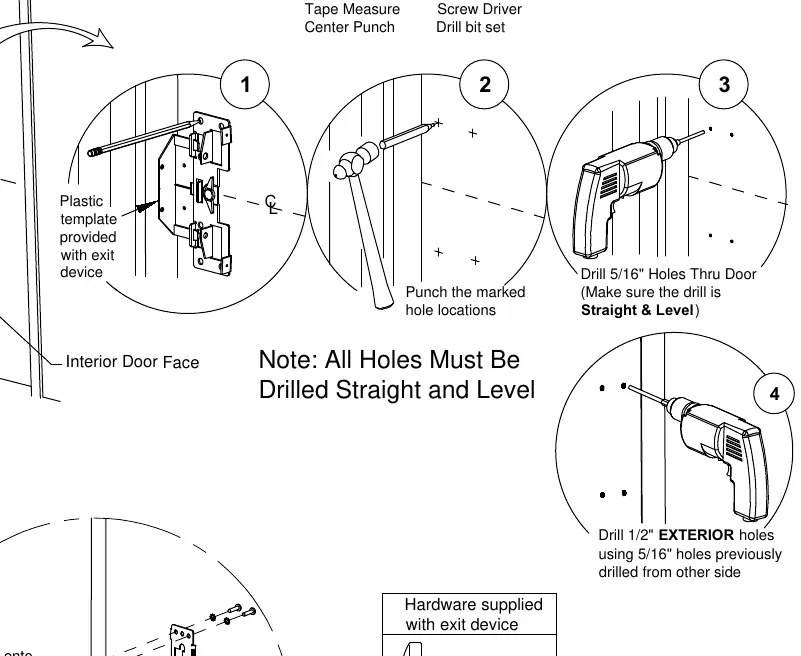

- Schemat na stronie 2 ilustruje proces wiercenia otworów w drzwiach przy użyciu szablonu oraz montażu okucia.
Zgodność modelu
- Produkt nie jest przeznaczony do drzwi o grubości ościeżnicy 2" (2" stile door).
- Wymaga urządzenia wyjściowego (exit device) do pełnego montażu.
