Instrukcja obsługi zamka szyfrowego Locinox Valentino

Kompletny przewodnik po zamku szyfrowym Locinox Valentino. Dowiedz się, jak zainstalować urządzenie, skonfigurować kody dostępu, zarządzać zasilaniem bateryjnym oraz dbać o konserwację zamka.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Zamek szyfrowy Locinox Valentino to zaawansowane rozwiązanie kontroli dostępu, zaprojektowane do montażu nawierzchniowego. Urządzenie charakteryzuje się wysoką odpornością na warunki atmosferyczne oraz wandaloodporną konstrukcją. Kluczowe cechy to obsługa do 100 różnych kodów dostępu, zasilanie bateryjne (6 baterii litowych AA) zapewniające do 150 000 cykli otwarcia/zamknięcia oraz możliwość konfiguracji różnych kodów dla wejścia i wyjścia.

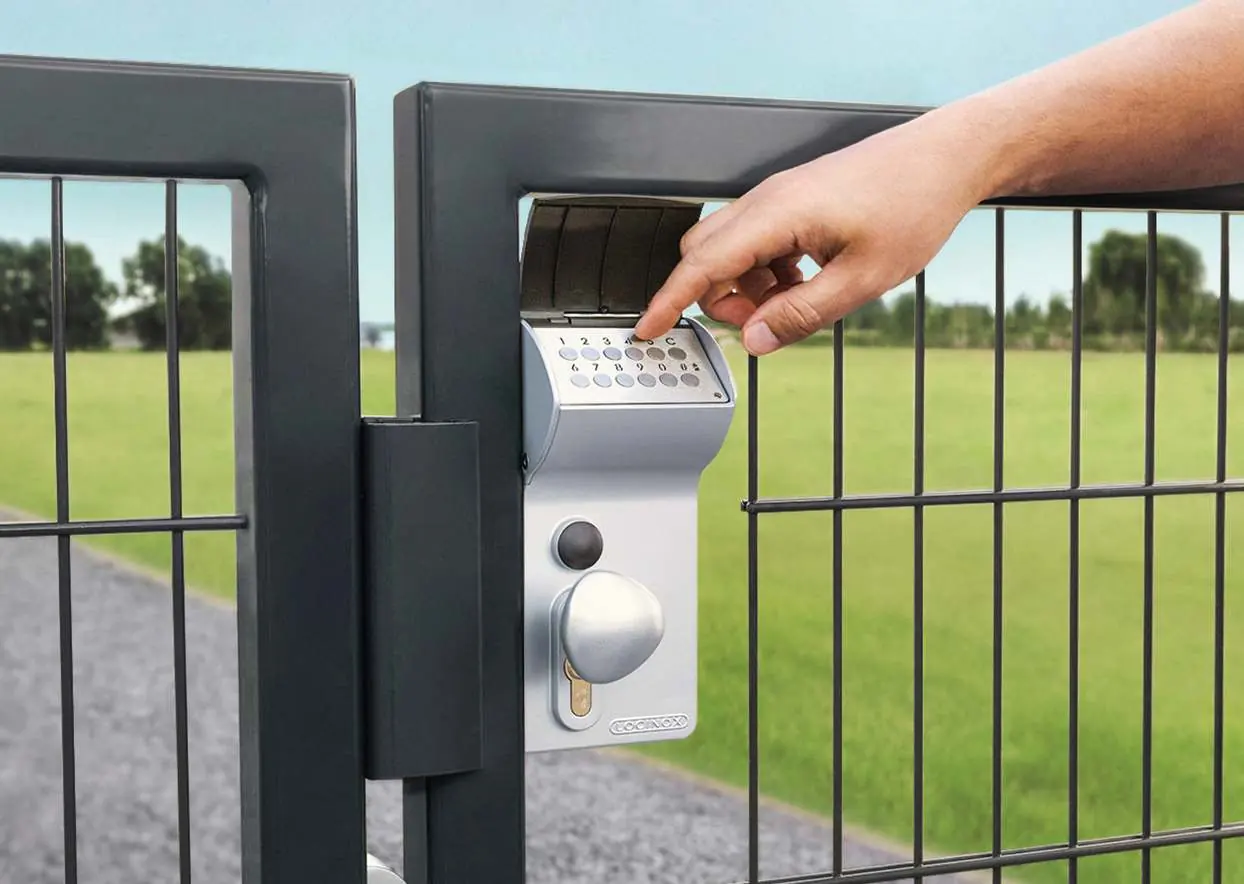

Zamek szyfrowy Locinox Valentino zamontowany na bramie
Zamek szyfrowy Locinox Valentino zamontowany na bramie

Opis urządzenia

Zamek Valentino został zaprojektowany z myślą o trwałości i łatwości obsługi. Posiada podświetlany panel elektroniczny po obu stronach, co ułatwia korzystanie z niego w nocy. Obudowa zamka jest malowana proszkowo i pokryta powłoką KTL, co zapewnia wysoką odporność na korozję (testowane w komorze solnej przez 1000 godzin). Wewnątrz znajduje się wandaloodporna komora baterii oraz mechanizm rygla z możliwością regulacji wysuwu o 20 mm.

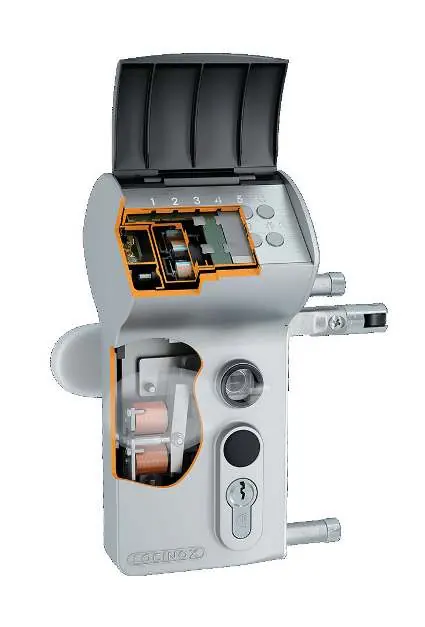

Budowa zamka Locinox Valentino
Budowa zamka Locinox Valentino

Specyfikacja techniczna

  • Zasilanie: 6 baterii litowych AA (dołączone do zestawu).
  • Żywotność baterii: Do 150 000 cykli otwarcia/zamknięcia.
  • Pojemność kodów: Do 100 różnych kodów wejścia i wyjścia.
  • Odporność: Powłoka KTL/E-coated, testowana zgodnie z ISO 9227 (1000h w komorze solnej).
  • Regulacja rygla: 20 mm.
  • Kompatybilność: Współpraca z klamkami typu free-exit, pushbar oraz klamkami sterowanymi kodem.

Instalacja i konfiguracja

Montaż zamka jest szybki i intuicyjny. Urządzenie wspiera różne konfiguracje przejść, w tym opcję "free exit" (swobodne wyjście). Zamek umożliwia łatwe ustawienie i modyfikację kodów dostępu. W przypadku konieczności, zamek obsługuje również otwieranie kluczem mechanicznym, co służy także do celów programowania.

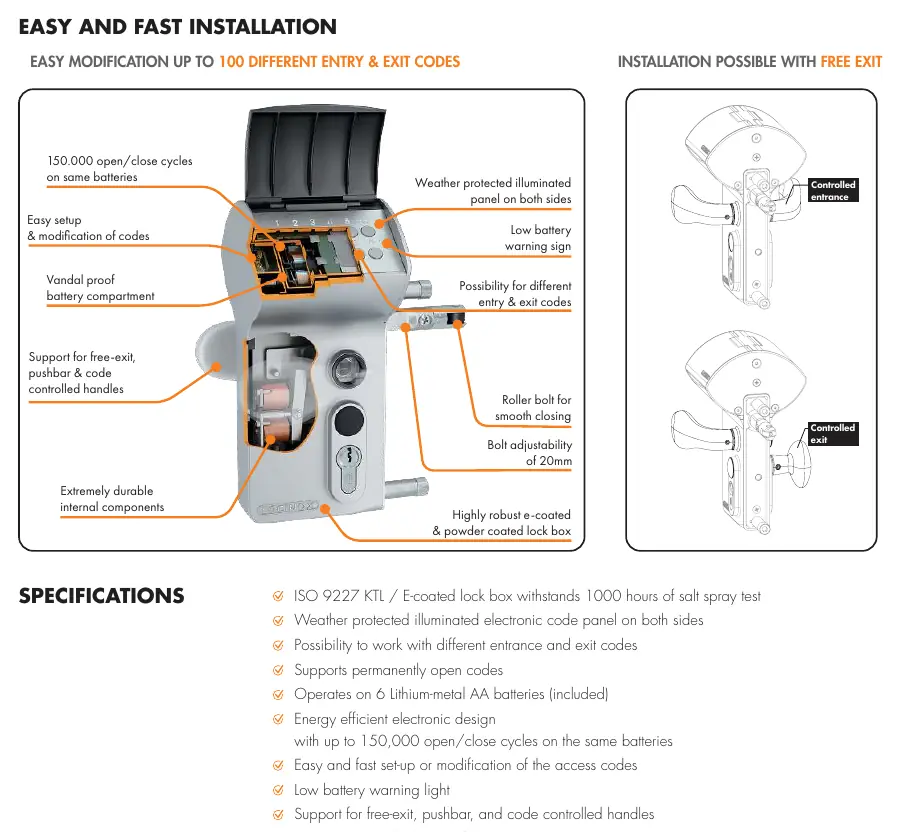

Rysunek montażowy z instrukcji
Rysunek montażowy z instrukcji

Zasilanie i konserwacja

Zamek wyposażony jest w energooszczędny układ elektroniczny. O niskim poziomie naładowania baterii informuje wbudowana kontrolka ostrzegawcza. Komora baterii jest zabezpieczona przed wandalizmem. Zaleca się regularne sprawdzanie stanu baterii oraz płynności pracy rygla. W przypadku problemów z domykaniem, należy skorzystać z funkcji regulacji rygla.

Praktyczna pomoc

Typowe problemy

Zamek nie reaguje na wpisywany kod

Sprawdź poziom naładowania baterii (kontrolka ostrzegawcza) i w razie potrzeby wymień 6 baterii litowych AA.

Trudności z domykaniem bramy

Wyreguluj wysuw rygla (zakres regulacji do 20 mm), aby zapewnić płynne zamykanie.

Przed użyciem

  • Upewnij się, że zestaw zawiera 6 baterii litowych AA.
  • Sprawdź, czy miejsce montażu jest odpowiednie dla zamka nawierzchniowego.
  • Zweryfikuj typ klamki (free-exit, pushbar lub sterowana kodem) przed instalacją.
  • Upewnij się, że masz dostęp do panelu z obu stron bramy.

Parametry w praktyce

ISO 9227 KTL
Powłoka antykorozyjna wytrzymująca 1000 godzin w komorze solnej.
150 000 cykli
Szacowana żywotność baterii przy standardowym użytkowaniu.
Regulacja rygla 20 mm
Możliwość precyzyjnego dopasowania zamka do bramy.

Ilustracje i schematy

  • Schemat przedstawia budowę zamka, w tym lokalizację komory baterii, panelu sterowania oraz mechanizmu rygla.
  • Ilustracje pokazują warianty montażu dla wejścia i wyjścia (free exit).

Zgodność modelu

  • Zamek jest kompatybilny z klamkami typu free-exit, pushbar oraz klamkami sterowanymi kodem.
