Instrukcja montażu okucia Detex 03R Advantex
Kompletny przewodnik instalacji okucia drzwiowego Detex 03R Advantex. Dowiedz się, jak przygotować drzwi, przyciąć trzpień cylindra i zamontować okucie przed instalacją urządzenia wyjściowego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu okucia Detex 03R Advantex dla serii 60 (CVR). Kluczową zasadą jest instalacja okucia przed montażem urządzenia wyjściowego (exit device). Do poprawnego montażu wymagana jest płyta montażowa BP12, która jest dostarczana wraz z urządzeniem wyjściowym, a nie z samym okuciem.
Przygotowanie drzwi
Przed przystąpieniem do montażu należy przygotować drzwi zgodnie z instrukcją urządzenia wyjściowego. Należy wyznaczyć linie środkowe (centerlines) po stronie okucia, przenosząc je z urządzenia wyjściowego. Do wykonania otworów należy użyć szablonu (p/n 105285), który jest dołączony do zestawu lub dostępny na stronie internetowej Detex (szablon T2314). Wymagane narzędzia to m.in. wiertarka, otwornica 1-1/4 cala, punktak i miarka.
Przygotowanie cylindra
Trzpień cylindra (tailpiece) należy przyciąć do odpowiedniej długości w zależności od grubości drzwi. Urządzenie jest fabrycznie złożone dla drzwi o grubości 1-3/4 cala do 2 cali. W przypadku drzwi o grubości 2-1/4 cala należy wymienić trzpień na dłuższy (p/n 105239-1). Należy również przyciąć śruby cylindra, jeśli jest to konieczne dla uzyskania odpowiedniej długości.
Montaż okucia
Po zabezpieczeniu płyty montażowej BP12, należy użyć odpowiedniej długości śrub w górnych otworach (powyżej i poniżej krzywki/cam). Podczas instalacji należy wyrównać trzpień z krzywką. Aby uzyskać dostęp do otworów na śruby, może być konieczne przekręcenie klucza w cylindrze, co obróci krzywkę. Po zakończeniu montażu krzywka musi znajdować się w pozycji pokazanej na rysunku, a trzpień nie może wystawać poza powierzchnię krzywki.
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Okucie nie pasuje do grubości drzwi.
Przytnij trzpień cylindra i śruby zgodnie z instrukcją dla grubości 1-3/4" do 2-1/4". W przypadku drzwi 2-1/4" użyj dłuższego trzpienia (p/n 105239-1).
Trudny dostęp do śrub montażowych podczas instalacji.
Przekręć klucz w cylindrze, aby obrócić krzywkę (cam) i odsłonić otwory na śruby.
Przed użyciem
- Upewnij się, że posiadasz płytę montażową BP12 (dostarczaną z urządzeniem wyjściowym).
- Przygotuj narzędzia: wiertarka, otwornica 1-1/4", punktak, miarka, śrubokręt krzyżakowy.
- Sprawdź grubość drzwi (1-3/4" do 2-1/4").
- Upewnij się, że okucie jest montowane przed instalacją urządzenia wyjściowego.
Parametry w praktyce
- 1-3/4" do 2-1/4"
- Obsługiwana grubość drzwi.
Ilustracje i schematy

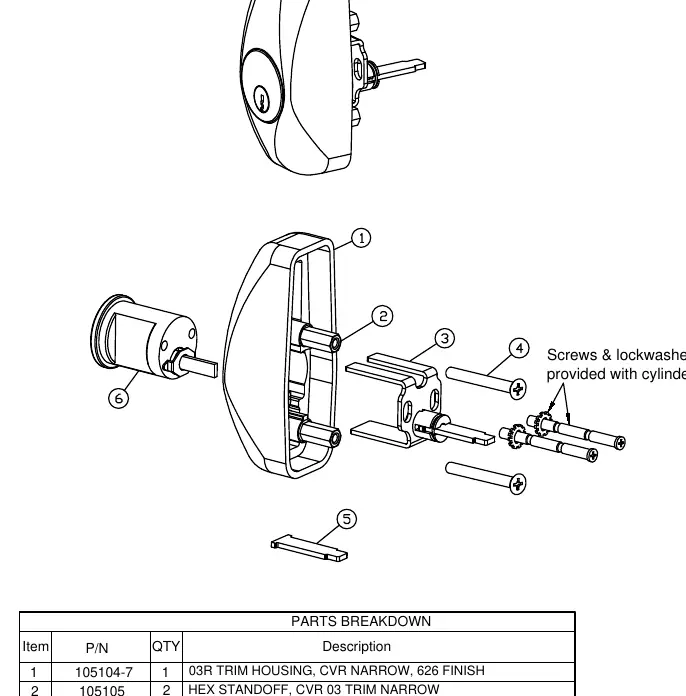

- Rysunek części: Przedstawia rozbicie okucia na części pierwsze (obudowa, trzpień, śruby).

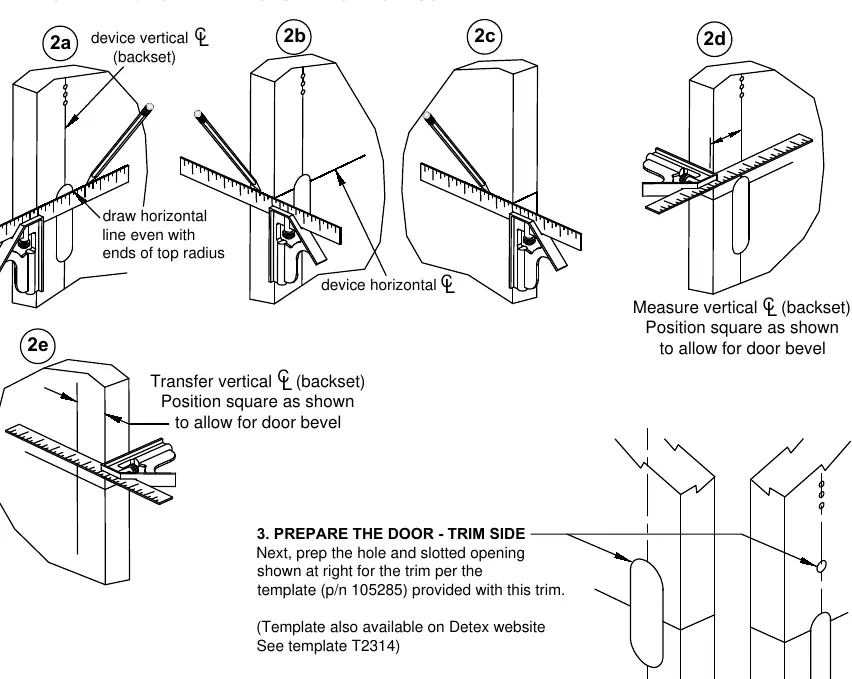

- Przygotowanie drzwi: Pokazuje wyznaczanie linii środkowych (centerlines) dla prawidłowego montażu.

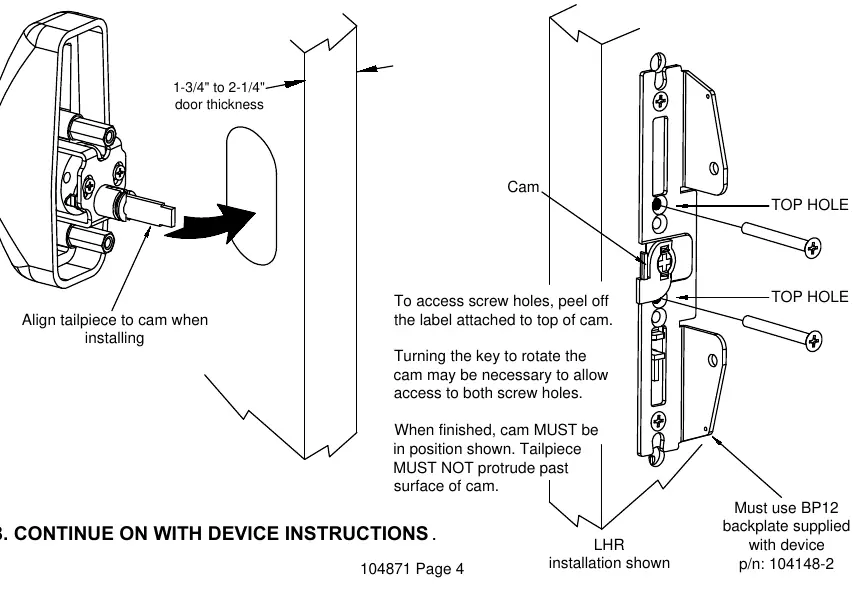

- Instalacja: Pokazuje wyrównanie trzpienia z krzywką (cam) oraz lokalizację otworów na śruby.
Zgodność modelu
- Kompatybilne z serią 60 / F60 / 61 / F61 / 62 / F62 / 63 / F63.
- Wymaga użycia płyty BP12 dostarczonej z urządzeniem wyjściowym.
