Opis produktu
Płytka wykończeniowa Detex 01W Advantex to element montażowy przeznaczony do współpracy z urządzeniami ewakuacyjnymi (panic hardware). Produkt wykonany jest ze stali nierdzewnej z wykończeniem szczotkowanym (630). Zestaw zawiera płytkę oraz cztery nakrętki typu sex nut (1/4-20).
Przygotowanie do montażu
Przed przystąpieniem do instalacji należy przygotować niezbędne narzędzia: okulary ochronne, ołówek, punktak, młotek, wiertarkę, wiertła oraz śrubokręt krzyżakowy. Producent zaleca montaż na wysokości 40 cali od podłoża. Należy pamiętać o założeniu okularów ochronnych przed rozpoczęciem prac.
Przygotowanie drzwi
Proces przygotowania drzwi obejmuje zaznaczenie czterech otworów montażowych na wewnętrznej stronie drzwi przy użyciu płytki montażowej dostarczonej z urządzeniem ewakuacyjnym. Po zaznaczeniu punktów należy użyć punktaka, a następnie wywiercić otwory o średnicy 3/8 cala. Kluczowe jest, aby wszystkie otwory zostały wywiercone prosto i w poziomie.
Montaż płytki
Po przygotowaniu otworów należy umieścić nakrętki typu sex nut w płytce wykończeniowej. W razie potrzeby można delikatnie wbić je młotkiem. Następnie płytkę montuje się do drzwi, przykręcając ją za pomocą czterech śrub 1/4-20 x 1 cal wraz z podkładkami zabezpieczającymi, które są dostarczane w zestawie z urządzeniem ewakuacyjnym. Po zakończeniu montażu płytki należy kontynuować instalację zgodnie z instrukcją urządzenia ewakuacyjnego.
Kontakt
W przypadku pytań technicznych lub potrzeby uzyskania informacji gwarancyjnych, można skontaktować się z Detex Corporation pod numerem telefonu 830-629-2900 lub 800-729-3839. Dodatkowe materiały wideo dotyczące instalacji dostępne są na stronie www.detex.com/videos, a informacje o gwarancji na www.detex.com/warranty.
Oficjalne zasoby z instrukcji
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Trudności z osadzeniem nakrętek w płytce
Może być konieczne użycie młotka, aby wbić nakrętki typu sex nut na miejsce w płytce wykończeniowej.
Nierówne otwory montażowe
Wszystkie otwory muszą być wiercone prosto i w poziomie, aby zapewnić poprawne dopasowanie płytki i urządzenia.
Przed użyciem
- Załóż okulary ochronne przed rozpoczęciem pracy.
- Upewnij się, że posiadasz wiertło o średnicy 3/8 cala.
- Sprawdź, czy posiadasz płytkę montażową dostarczoną z urządzeniem ewakuacyjnym.
- Przygotuj ołówek, punktak i młotek do zaznaczenia otworów.
- Zweryfikuj wysokość montażu (zalecane 40 cali).
Parametry w praktyce
- Średnica otworów
- 3/8 cala (wymagane dla śrub montażowych).
Ilustracje i schematy

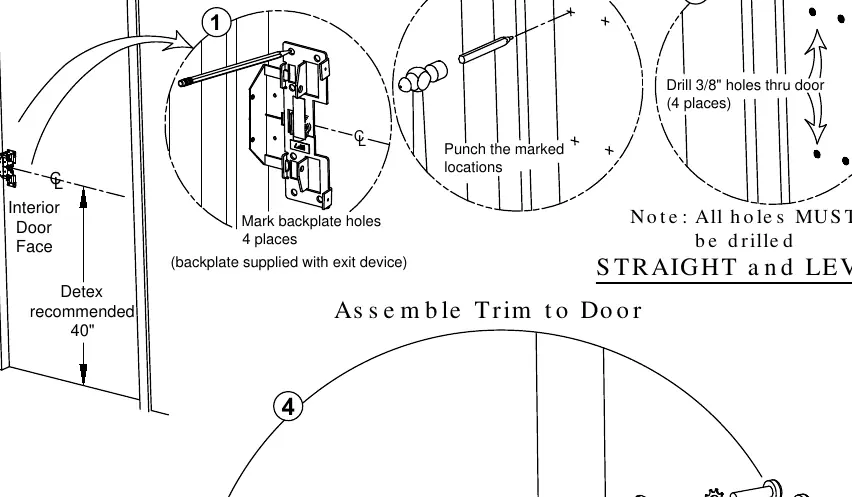

- Rysunek 1: Zaznaczanie otworów na wewnętrznej stronie drzwi.
- Rysunek 2: Punktowanie miejsc wiercenia.
- Rysunek 3: Wiercenie otworów 3/8 cala.
- Rysunek 4: Montaż płytki z nakrętkami i przykręcanie do urządzenia ewakuacyjnego.
Zgodność modelu
- Płytka jest przeznaczona do współpracy z urządzeniami ewakuacyjnymi (panic hardware).
- Śruby i podkładki zabezpieczające są dostarczane w zestawie z urządzeniem ewakuacyjnym, a nie z samą płytką.
