Instrukcja montażu okucia Detex 03WM Trim
Kompletny przewodnik instalacji okucia Detex 03WM Trim. Instrukcja zawiera kroki przygotowania drzwi, wiercenia otworów, montażu płyty czołowej, zamka wpuszczanego oraz zabezpieczenia wkładki bębenkowej.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu okucia Detex 03WM Trim. Przed przystąpieniem do pracy należy zaopatrzyć się w okulary ochronne. Zalecana wysokość montażu od wykończonej podłogi do linii środkowej urządzenia wynosi 40 cali (ok. 101,6 cm).
Narzędzia i materiały
- Okulary ochronne
- Ołówek i punktak
- Młotek
- Wiertarka
- Wiertła i gwintowniki
- Śrubokręt krzyżakowy
- Miarka
Przygotowanie drzwi i wiercenie otworów

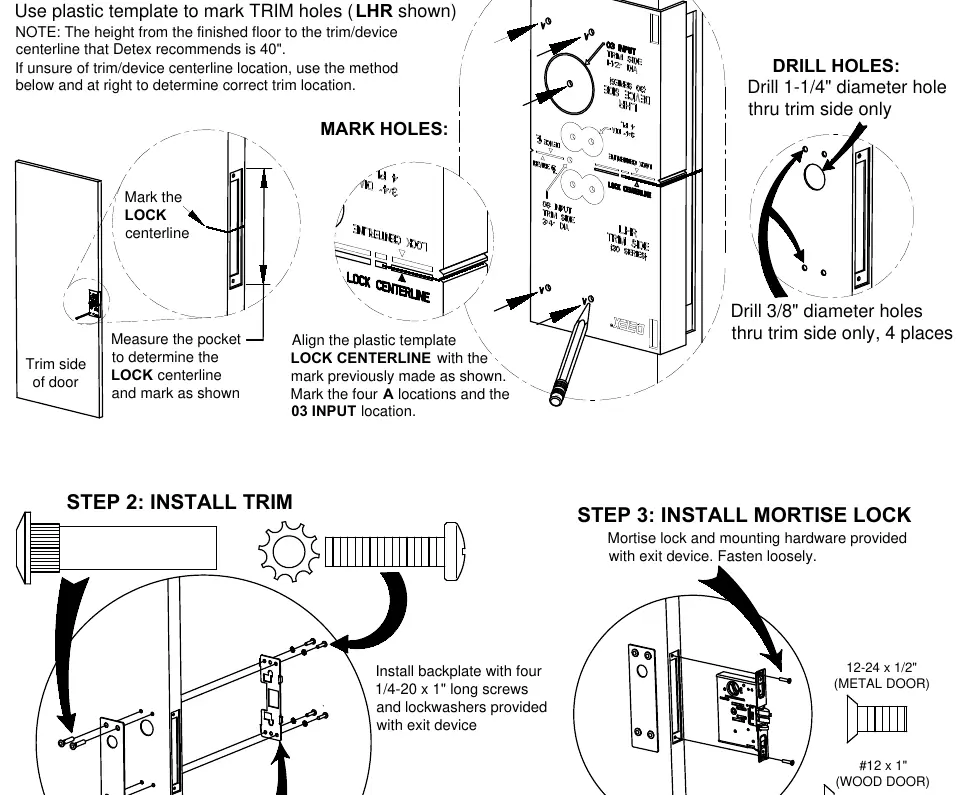

Użyj plastikowego szablonu, aby wyznaczyć otwory montażowe. Wyznacz linię środkową zamka (LOCK centerline) na drzwiach. Wyrównaj szablon z wyznaczoną linią i zaznacz cztery punkty montażowe oraz otwór wejściowy (03 INPUT). Wywierć otwór o średnicy 1-1/4 cala oraz cztery otwory o średnicy 3/8 cala po stronie zewnętrznej drzwi.
Montaż okucia
- Montaż płyty: Przymocuj płytę tylną za pomocą czterech śrub 1/4-20 x 1 cal z podkładkami zabezpieczającymi (dostarczone z urządzeniem wyjściowym).
- Montaż zamka wpuszczanego: Zamontuj zamek wpuszczany, używając dostarczonego osprzętu. Na tym etapie dokręcaj śruby luźno.
- Montaż wkładki bębenkowej: Wkręć wkładkę bębenkową, obracając ją zgodnie z ruchem wskazówek zegara.
- Zabezpieczenie: Dokręć śruby mocujące zamek oraz śrubę znajdującą się najbliżej krawędzi drzwi, aby zabezpieczyć wkładkę.
Kontakt
W przypadku pytań technicznych lub potrzeby obejrzenia filmów instruktażowych, odwiedź stronę www.detex.com/videos lub skontaktuj się z Detex Corporation pod numerem 830-629-2900.
Oficjalne zasoby z instrukcji
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Niepewność co do wysokości montażu
Producent zaleca wysokość 40 cali od wykończonej podłogi do linii środkowej urządzenia.
Trudności z dopasowaniem szablonu
Należy najpierw wyznaczyć linię środkową zamka (LOCK centerline) na drzwiach, a następnie wyrównać z nią plastikowy szablon.
Przed użyciem
- Załóż okulary ochronne przed rozpoczęciem prac.
- Upewnij się, że posiadasz wiertła o odpowiednich średnicach (1-1/4 cala oraz 3/8 cala).
- Sprawdź, czy posiadasz odpowiednie śruby dla typu drzwi (12-24 x 1/2 cala dla metalowych lub #12 x 1 cal dla drewnianych).
Parametry w praktyce
- 1-1/4" diameter hole
- Główny otwór przelotowy dla mechanizmu wkładki.
Ilustracje i schematy
- Strona 2 zawiera wykaz części (płyta, wkładka, kołnierz, nakrętki).
- Strona 3 przedstawia sekwencję wiercenia otworów oraz montażu mechanicznego krok po kroku.
Zgodność modelu
- Wkładka bębenkowa (5-pin) oraz kołnierz wkładki są sprzedawane oddzielnie.
- Zamek wpuszczany i osprzęt montażowy są dostarczane wraz z urządzeniem wyjściowym (exit device).
