Instrukcja montażu okucia drzwiowego Detex 03A

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu okuć drzwiowych Detex serii 03A(N), 02A(N) oraz 01A(N). Kluczową różnicą między modelami jest konieczność przygotowania otworu pod wkładkę bębenkową w modelu 03A, podczas gdy modele 02A i 01A nie wymagają tego kroku. Wszystkie otwory muszą być wiercone prosto i w poziomie.

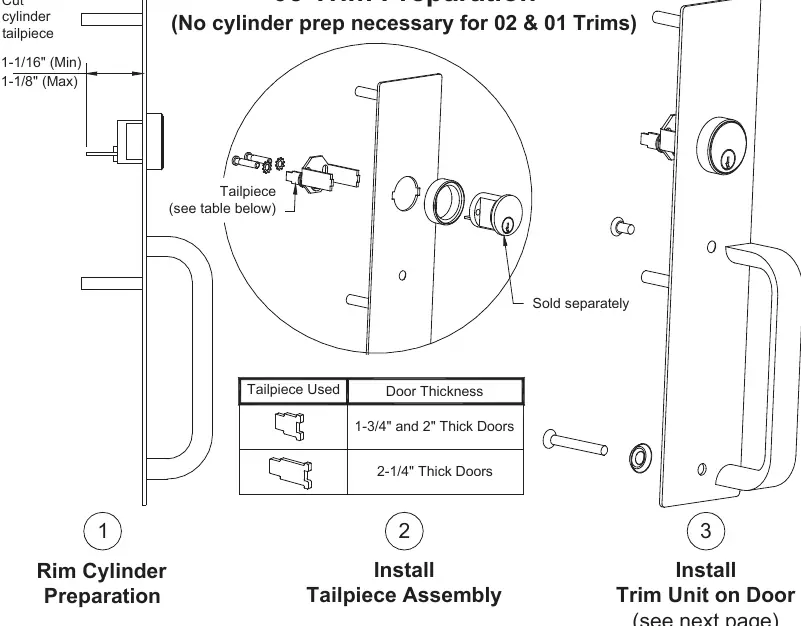

Przygotowanie wkładki bębenkowej

Dla modelu 03A należy przygotować wkładkę bębenkową (sprzedawaną oddzielnie):

• Przytnij trzpień wkładki na długość od 1-1/16 cala (min) do 1-1/8 cala (max).
• Wybierz odpowiedni trzpień w zależności od grubości drzwi: dla drzwi 1-3/4 cala i 2 cale użyj standardowego trzpienia, dla drzwi 2-1/4 cala użyj dłuższego trzpienia.
• Zmontuj wkładkę z odpowiednim trzpieniem przed instalacją w płycie.

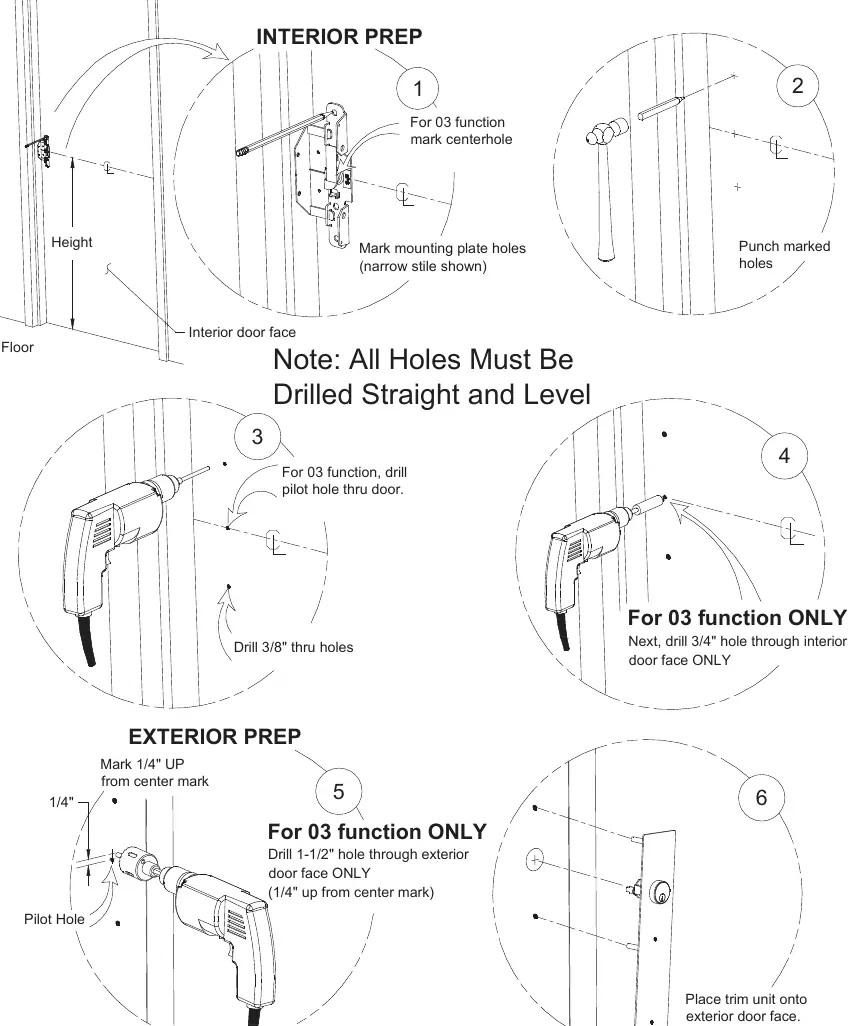

Przygotowanie drzwi

Proces przygotowania obejmuje wyznaczenie punktów montażowych na wewnętrznej i zewnętrznej stronie drzwi:

• Zaznacz otwory montażowe zgodnie z wysokością urządzenia.
• Użyj punktaka do zaznaczenia miejsc wiercenia.
• Wywierć otwory przelotowe 3/8 cala.
• Dla modelu 03A: wywierć otwór 3/4 cala od wewnątrz oraz otwór 1-1/2 cala od zewnątrz (1/4 cala powyżej środka).

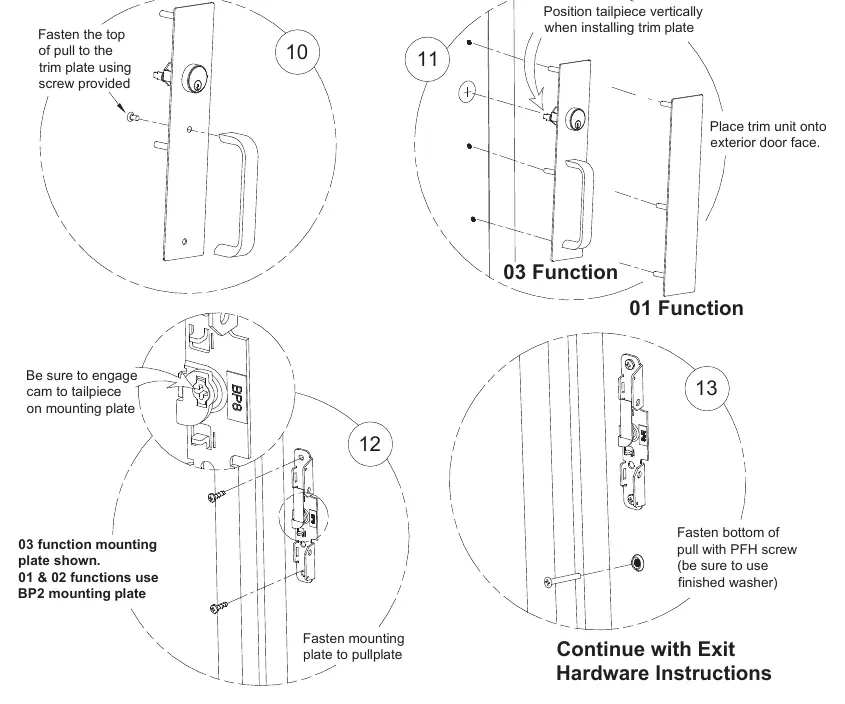

Montaż okucia

1. Umieść płytę zewnętrzną na drzwiach.
2. W przypadku modelu 03A upewnij się, że krzywka wkładki jest poprawnie połączona z trzpieniem na płycie montażowej.
3. Przykręć górną część uchwytu do płyty.
4. Zamocuj płytę montażową do płyty zewnętrznej.
5. Przykręć dolną część uchwytu za pomocą śruby z łbem płaskim i podkładki wykończeniowej.
6. Po zakończeniu montażu okucia przejdź do instrukcji montażu urządzenia wyjściowego (exit hardware).
