Instrukcja montażu okucia drzwiowego Detex 03CM Trim
Kompletny przewodnik instalacji okucia Detex 03CM Trim. Instrukcja zawiera szczegółowe kroki przygotowania drzwi, wiercenia otworów, montażu uchwytu oraz instalacji wkładki bębenkowej.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu okucia drzwiowego Detex 03CM Trim. Przed przystąpieniem do prac należy przygotować niezbędne narzędzia: okulary ochronne, ołówek, punktak, młotek, wiertarkę, wiertła, śrubokręt krzyżakowy oraz miarkę. Zalecana wysokość montażu środka urządzenia od podłogi wynosi 40 cali.
Przygotowanie drzwi i wiercenie otworów
Proces instalacji rozpoczyna się od wyznaczenia linii środkowej zamka (LOCK centerline) na drzwiach. Używając plastikowego szablonu, należy zaznaczyć cztery punkty montażowe oraz otwór wejściowy (03 INPUT). Wiercenie otworów obejmuje:
- Otwór o średnicy 1-1/4 cala przez stronę zewnętrzną (trim side).
- Cztery otwory o średnicy 3/8 cala przez stronę zewnętrzną.
- Otwór o średnicy 3/8 cala (maksymalnie 1/2 cala) przewiercony przez całą grubość drzwi.
Montaż okucia
Po przygotowaniu otworów należy:
- Umieścić okucie na drzwiach.
- Zamontować górną część uchwytu do płytki za pomocą dostarczonej śruby.
- Przymocować dolną część uchwytu za pomocą śruby i podkładki wykończeniowej.
- Zainstalować płytkę tylną (backplate) przy użyciu czterech śrub 1/4-20 x 1 cal z podkładkami zabezpieczającymi (dostarczone z urządzeniem wyjściowym).
- Zainstalować zamek wpuszczany (mortise lock) przy użyciu odpowiednich śrub dla drzwi drewnianych (#12 x 1 cal) lub metalowych (12-24 x 1/2 cala).
- Wkręcić wkładkę bębenkową (mortise cylinder) zgodnie z ruchem wskazówek zegara i zabezpieczyć ją kołnierzem.
Wskazówki końcowe
Po zakończeniu montażu należy dokręcić śruby znajdujące się najbliżej strony zewnętrznej drzwi. Dalsze kroki instalacji należy kontynuować zgodnie z instrukcją urządzenia wyjściowego (exit device). W razie pytań technicznych lub potrzeby obejrzenia filmów instruktażowych, odwiedź stronę www.detex.com/videos.
Oficjalne zasoby z instrukcji
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Niepewność co do wysokości montażu
Detex zaleca montaż środka urządzenia na wysokości 40 cali od gotowej podłogi.
Trudności z dopasowaniem szablonu
Upewnij się, że linia środkowa szablonu (LOCK CENTERLINE) pokrywa się z wcześniej wyznaczoną linią na drzwiach.
Przed użyciem
- Załóż okulary ochronne przed rozpoczęciem prac.
- Sprawdź, czy posiadasz wszystkie elementy zestawu (płytka, uchwyt, śruby, podkładki).
- Upewnij się, że masz odpowiednie wiertła do średnic 1-1/4 cala oraz 3/8 cala.
- Zweryfikuj materiał drzwi (drewniane lub metalowe) dla doboru odpowiednich śrub montażowych zamka.
Parametry w praktyce
- 1/4-20 x 2-1/4" lub 2-3/4"
- Śruby maszynowe do montażu uchwytu, dobierane w zależności od grubości drzwi.
Ilustracje i schematy

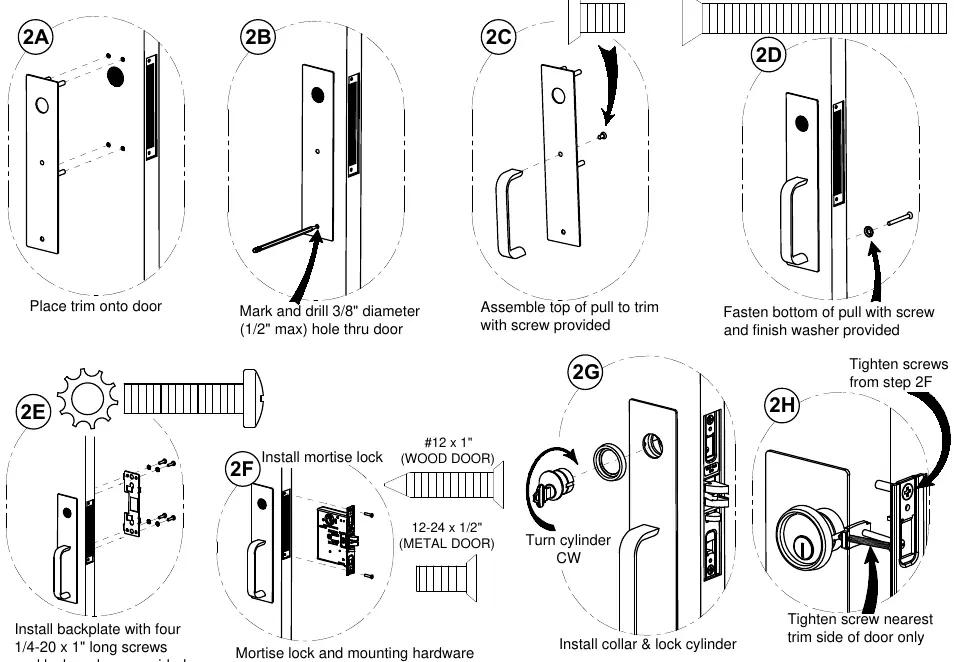

- Rysunek części (strona 2) przedstawia rozbicie na elementy: płytkę, uchwyt, wkładkę, kołnierz oraz zestaw śrub.
- Krok 1 (strona 3) pokazuje użycie szablonu do wyznaczenia otworów.
- Krok 2 (strona 3) ilustruje sekwencję montażu uchwytu, płytki tylnej oraz wkładki bębenkowej.
Zgodność modelu
- Zamek wpuszczany i osprzęt montażowy są dostarczane z urządzeniem wyjściowym (exit device), a nie z samym okuciem.
- Wkładka bębenkowa (mortise cylinder) i kołnierz są sprzedawane oddzielnie.
