Instrukcja montażu zewnętrznego okucia dźwigniowego Detex 02D
Instrukcja instalacji i zmiany kierunku otwierania dla zewnętrznych okuć dźwigniowych serii Detex 02D, 02DT, 02DU oraz 02Dx2W.
Spis treści
Opis produktu
Zewnętrzne okucie dźwigniowe Detex serii 02D (w tym modele 02DT, 02DU oraz 02Dx2W) to profesjonalne rozwiązanie przeznaczone do współpracy z urządzeniami wyjściowymi (exit devices). Modele 02D, 02DT i 02DU są przeznaczone do drzwi o szerokim profilu (4 punkty montażowe), natomiast model 02Dx2W jest dedykowany do drzwi o wąskim profilu (2 punkty montażowe). Urządzenie nie jest przeznaczone do drzwi o profilu 2-calowym.
Zmiana kierunku otwierania
Okucie można dostosować do drzwi lewych (LHR) lub prawych (RHR). Aby zmienić kierunek otwierania, należy umieścić okucie na czystej powierzchni, użyć klucza imbusowego 1/8 cala do wykręcenia śruby, a następnie obrócić uchwyt i płytę o 180 stopni. Po ponownym złożeniu należy dokręcić śrubę imbusową. Podczas tej procedury należy zachować szczególną ostrożność, aby nie zgubić mosiężnego sworznia ścinanego znajdującego się wewnątrz mechanizmu.
Instalacja
Montaż wymaga użycia szablonu z tworzywa sztucznego dostarczonego z urządzeniem wyjściowym. Kluczowe jest precyzyjne wywiercenie otworów w drzwiach – muszą być one wykonane prosto i w poziomie. Proces obejmuje zaznaczenie punktów montażowych, wywiercenie otworów przelotowych 5/16 cala przez drzwi, a następnie rozwiercenie otworów zewnętrznych do średnicy 1/2 cala. Okucie jest przeznaczone do drzwi o grubości od 1-3/4 do 2-1/4 cala. Do montażu wykorzystuje się śruby maszynowe 1/4-20 x 1 cal oraz podkładki zabezpieczające #1/4.
Wsparcie techniczne
W przypadku pytań lub problemów technicznych należy kontaktować się z działem wsparcia technicznego Detex pod numerem 1-800-729-3839 (wybierając opcję 2). Producent zaleca, aby nie zwracać produktu do dystrybutora. Dodatkowe filmy instruktażowe oraz informacje gwarancyjne dostępne są na oficjalnej stronie internetowej www.detex.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Zgubienie mosiężnego sworznia podczas zmiany kierunku otwierania.
Podczas demontażu płyty blokującej należy zachować szczególną ostrożność, aby nie zgubić mosiężnego sworznia ścinanego znajdującego się wewnątrz zespołu.
Trudności z dopasowaniem do drzwi.
Upewnij się, że grubość drzwi mieści się w zakresie 1-3/4 do 2-1/4 cala. Urządzenie nie jest kompatybilne z drzwiami o profilu 2 cale.
Przed użyciem
- Sprawdź, czy posiadasz odpowiedni model (02D/02DT/02DU dla szerokiego profilu lub 02Dx2W dla wąskiego).
- Przygotuj narzędzia: okulary ochronne, wiertarkę, miarkę, punktak, ołówek, młotek, śrubokręt i zestaw wierteł.
- Upewnij się, że posiadasz plastikowy szablon dostarczony z urządzeniem wyjściowym.
- Zweryfikuj grubość drzwi (wymagane 1-3/4 do 2-1/4 cala).
- Upewnij się, że masz dostęp do klucza imbusowego 1/8 cala.
Parametry w praktyce
- Otwory montażowe
- Wymagane wiercenie otworów 5/16 cala przelotowo oraz 1/2 cala od strony zewnętrznej.
- Typy profili
- Modele 02D/02DT/02DU wymagają 4 punktów montażowych (szeroki profil), model 02Dx2W wymaga 2 punktów (wąski profil).
Ilustracje i schematy
- Schemat zmiany kierunku otwierania (RHR na LHR) pokazuje demontaż śruby imbusowej i obrót mechanizmu o 180 stopni.

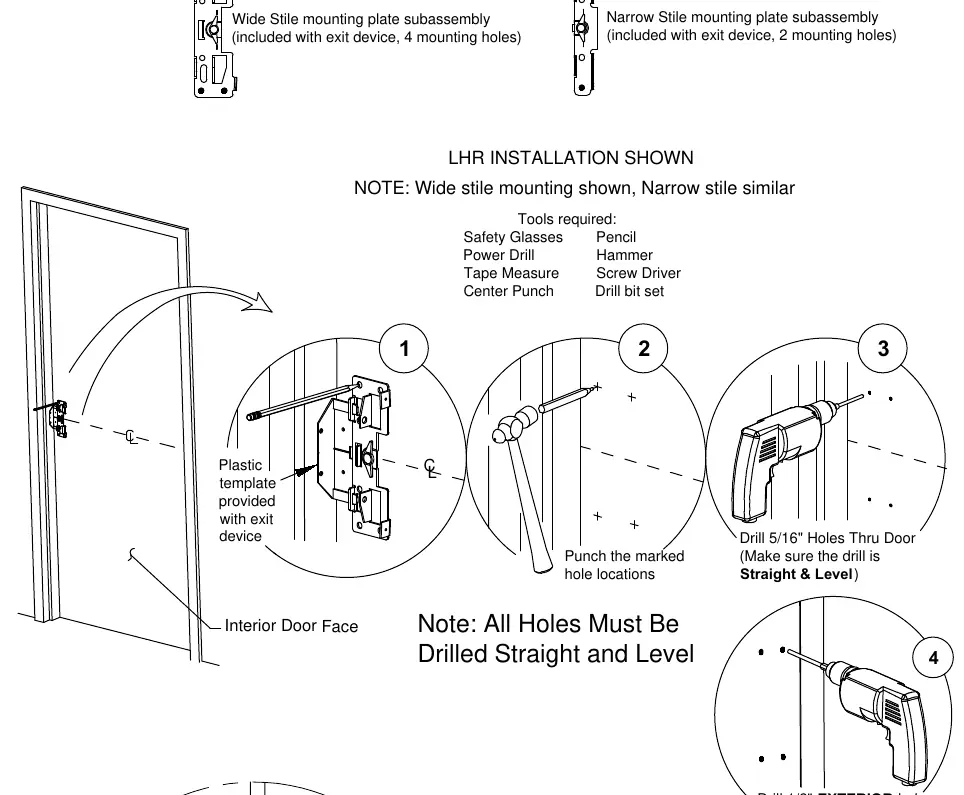

- Instrukcja wiercenia pokazuje użycie szablonu, punktowanie otworów oraz sekwencję wiercenia otworów 5/16 cala i 1/2 cala.
Zgodność modelu
- Nie stosować do drzwi o profilu 2 cale.
- Wymaga współpracy z urządzeniem wyjściowym (exit device), z którym dostarczany jest szablon montażowy.
