Instrukcja obsługi klawiatury kontroli dostępu BEA 10KEYPADU

Kompletny przewodnik po instalacji, programowaniu i obsłudze klawiatury kontroli dostępu BEA 10KEYPADU. Dowiedz się, jak podłączyć urządzenie, skonfigurować kody administratora i użytkownika oraz zarządzać ustawieniami stref.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Klawiatura BEA 10KEYPADU to samodzielne urządzenie kontroli dostępu. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest wyłączone. Urządzenie wymaga zasilania 12-24 VAC/VDC. Uwaga: Użycie napięcia przekraczającego 30VDC lub 24VAC spowoduje uszkodzenie urządzenia i utratę gwarancji. Nie należy stosować transformatorów nieregulowanych 24VAC.

Specyfikacja techniczna

  • Zasilanie: 12 – 24 VAC/VDC
  • Pobór prądu: ≤ 30 mA (czuwanie), ≤ 160 mA (praca)
  • Pojemność: 1100 kodów użytkownika (1000 dla strefy 1, 100 dla strefy 2)
  • Wyjścia: 2 przekaźniki Form-C
  • Stopień ochrony: IP66 (odporność na pył i wodę)
  • Temperatura pracy: -22 – 158 °F

Montaż i instalacja

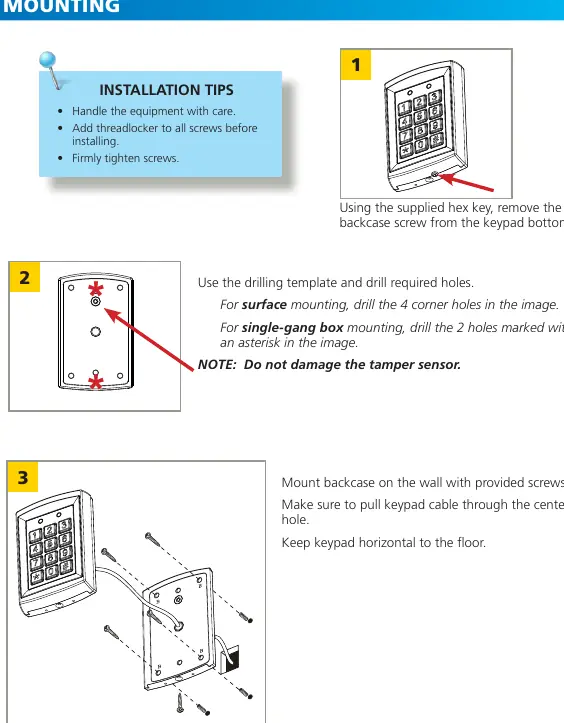

Kroki montażu klawiatury: demontaż śruby, wiercenie otworów i montaż na ścianie.
Kroki montażu klawiatury: demontaż śruby, wiercenie otworów i montaż na ścianie.
  1. Użyj dołączonego klucza imbusowego, aby odkręcić śrubę zabezpieczającą na dole obudowy.
  2. Użyj szablonu wiercenia, aby przygotować otwory w ścianie. W przypadku montażu powierzchniowego wierć 4 otwory narożne; w przypadku puszki typu single-gang wierć 2 otwory oznaczone gwiazdką.
  3. Zamontuj tylną obudowę na ścianie za pomocą dostarczonych śrub, przeciągając kabel przez środkowy otwór. Upewnij się, że klawiatura jest wypoziomowana.

Schemat podłączenia

Podłączenie przewodów należy wykonać zgodnie z poniższym schematem:

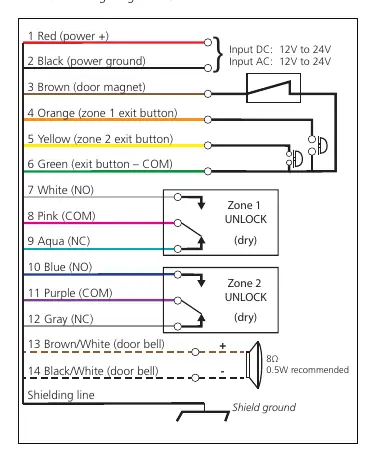

Schemat elektryczny podłączenia zasilania, stref i akcesoriów.
Schemat elektryczny podłączenia zasilania, stref i akcesoriów.
  • 1 (Czerwony): Zasilanie +
  • 2 (Czarny): Masa zasilania
  • 3 (Brązowy): Czujnik drzwi
  • 4 (Pomarańczowy): Przycisk wyjścia strefy 1
  • 5 (Żółty): Przycisk wyjścia strefy 2
  • 6 (Zielony): Przycisk wyjścia - COM
  • 7-9: Wyjścia strefy 1 (NO, COM, NC)
  • 10-12: Wyjścia strefy 2 (NO, COM, NC)
  • 13-14: Dzwonek do drzwi (wymagany głośnik 8Ω, 0.5W)

Programowanie urządzenia

Większość ustawień wymaga wejścia w tryb programowania (setup mode):

Procedura wejścia i wyjścia z trybu programowania.
Procedura wejścia i wyjścia z trybu programowania.
  • Wejście w tryb setup: Wpisz domyślny kod administratora (1234) dwukrotnie (1234 + 1234). Dioda Mode zaświeci się na czerwono.
  • Wyjście z trybu setup: Naciśnij klawisz #. Dioda Mode zmieni kolor na zielony.

Jeśli zapomnisz kodu administratora, wyłącz zasilanie, naciśnij i przytrzymaj klawisz #, a następnie włącz zasilanie. Kod zostanie zresetowany do 1234.

Zarządzanie kodami użytkownika

Kody użytkownika dodaje się w trybie setup:

  • Strefa 1: W trybie setup naciśnij * -> 9 -> 0 -> 2. Wpisz 3-cyfrową lokalizację (000-999), a następnie nowy kod użytkownika.
  • Strefa 2: W trybie setup naciśnij * -> 9 -> 0 -> 3. Wpisz 2-cyfrową lokalizację (00-99), a następnie nowy kod użytkownika.

Ustawienia dodatkowe

  • Czas otwarcia: W trybie setup naciśnij * -> 1 (dla strefy 1) lub * -> 5 (dla strefy 2), a następnie wpisz czas w sekundach (01-99). Wartość 00 ustawia tryb przełącznika (toggle).
  • Alarm sabotażowy: W trybie setup naciśnij * -> 6 -> 0 -> 2 (włącz) lub * -> 6 -> 0 -> 1 (wyłącz).

Reset do ustawień fabrycznych

W trybie setup naciśnij * -> 8, a następnie naciśnij 9 dwukrotnie. Spowoduje to usunięcie wszystkich kodów użytkownika i zresetowanie kodu administratora.

Praktyczna pomoc

Typowe problemy

Zapomniany kod administratora

Wyłącz zasilanie, naciśnij i przytrzymaj klawisz #, włącz zasilanie. Kod zostanie zresetowany do 1234.

Klawiatura zablokowana

Po 3 błędnych próbach wprowadzenia kodu, klawiatura zostanie zablokowana na 60 sekund.

Błąd zasilania

Napięcie powyżej 30VDC lub 24VAC uszkodzi urządzenie. Nie używaj transformatorów nieregulowanych 24VAC.

Przed użyciem

  • Sprawdź napięcie zasilania (12-24 VAC/VDC).
  • Wyłącz zasilanie przed przystąpieniem do okablowania.
  • Przygotuj szablon wiercenia otworów.
  • Zabezpiecz śruby klejem do gwintów przed montażem.
  • Upewnij się, że przewody nie zostaną przycięte przez drzwi.

Parametry w praktyce

Form-C relay
Przekaźnik z przełącznym stykiem bezpotencjałowym (NO/NC/COM).
Toggle mode (00)
Tryb przełącznika: pierwsze użycie kodu otwiera drzwi, drugie zamyka.

Ilustracje i schematy

  • Schemat przedstawia podłączenie zasilania, przycisków wyjścia, czujnika drzwi oraz dwóch niezależnych stref przekaźnikowych.
  • Wskazano podłączenie zewnętrznego głośnika (8Ω, 0.5W) do obsługi dzwonka.

Zgodność modelu

  • Nie używać z transformatorem BEA 1024VAC.
  • Wymagane zasilanie 12-24V AC lub DC.
