Instrukcja obsługi czujnika wyjścia BEA 10FLYKITB
Szybki przewodnik po instalacji i konfiguracji czujnika wyjścia BEA 10FLYKITB. Dowiedz się, jak zamontować urządzenie, ustawić pole detekcji za pomocą maski oraz skonfigurować przełączniki DIP.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Czujnik BEA 10FLYKITB jest przeznaczony do wykrywania ruchu w celu otwarcia drzwi. Uwaga: Urządzenie nie jest zalecane do aktywacji automatycznych drzwi dla pieszych, ponieważ technologia pasywnej podczerwieni reaguje na zmiany temperatury (np. temperaturę ciała). Czujnik nie wykryje ruchu obiektów nieożywionych, takich jak łóżka szpitalne, nosze czy wózki sklepowe.
Przygotowanie sensora

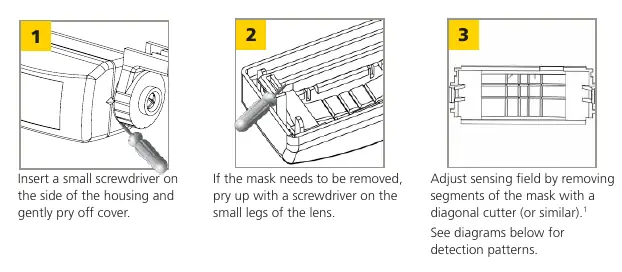

Sensor pozwala na dostosowanie pola detekcji poprzez modyfikację maski soczewki:

- Zdejmowanie pokrywy: Włóż mały śrubokręt z boku obudowy i delikatnie podważ pokrywę.
- Modyfikacja maski: Użyj obcinaków bocznych, aby usunąć segmenty maski w celu uzyskania pożądanego pola detekcji (pełne, asymetryczne lub o krótszym zasięgu).
- Montaż maski: Umieść maskę wewnątrz pokrywy tak, aby nóżki maski wsunęły się w zaczepy.
Konfiguracja przełączników DIP
Ustawienia przełączników DIP pozwalają na dostosowanie pracy urządzenia:

- Przełącznik 1 (Czułość): ON - wysoka, OFF - niska.
- Przełącznik 2 (Wyjście przekaźnika): ON - wyjście pasywne, OFF - wyjście aktywne.
- Przełącznik 3 (Czas podtrzymania): Dla modelu FLY: ON - 2 sekundy, OFF - 0.5 sekundy. Dla modelu FLY ERT: ON - 30 sekund, OFF - 15 sekund.
Montaż i okablowanie

- Przymocuj szablon do ościeżnicy nad drzwiami.
- Wywierć otwory i przeprowadź kabel przez szablon.
- Umieść czujnik na szablonie i przymocuj za pomocą dołączonych śrub.
- Podłącz kabel czujnika do jednostki zgodnie z tabelą połączeń. Zasilanie wejściowe nie jest wrażliwe na polaryzację.
- Po uruchomieniu dioda LED będzie migać przez kilka sekund. Dioda świeci również podczas wykrywania ruchu.
Rozwiązywanie problemów
- Drzwi nie otwierają się / Dioda nie świeci: Sprawdź zasilanie i napięcie.
- Zamek nie zwalnia po wykryciu, ale dioda świeci: Sprawdź ustawienie przełącznika DIP nr 2 (wyjście przekaźnika) oraz poprawność okablowania.
- Obszar detekcji nie spełnia wymagań: Sprawdź sposób wycięcia maski soczewki i w razie potrzeby dotnij nową maskę.
Dane techniczne
- Zasilanie: 12 – 24 VAC ±10% lub 12 – 24 VDC -10% / +30%.
- Wysokość montażu: Maks. 10 stóp (zalecane 6'6" – 8'0").
- Temperatura pracy: -22 do 140 °F (-30 do 55 °C).
- Wyjście przekaźnika: 1 A / 75 VDC lub 50 VAC (styk bezpotencjałowy NO/NC).
- Czas odpowiedzi: Maks. 200 mikrosekund.
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie oraz dostarczone napięcie.
Sprawdź ustawienie przełącznika DIP nr 2 (wyjście przekaźnika) oraz poprawność okablowania.
Dostosuj wycięcie maski soczewki, aby uzyskać pożądany zasięg.
Przed użyciem
- Wyłącz zasilanie przed przystąpieniem do prac okablowania.
- Upewnij się, że system sterowania drzwiami i profil pokrywy są prawidłowo uziemione.
- Upewnij się, że w polu detekcji nie znajdują się żadne obiekty podczas konfiguracji.
- Przetestuj prawidłowe działanie instalacji przed opuszczeniem miejsca pracy.
- Upewnij się, że ruchome części drzwi nie zahaczą o przewody.
Parametry w praktyce
- Wysokość montażu
- Maksymalnie 10 stóp (ok. 3m), zalecane 6'6"-8'0" (ok. 2-2.4m).
- Czas podtrzymania (Hold Time)
- Czas, przez jaki przekaźnik pozostaje aktywny po wykryciu ruchu.
Ilustracje i schematy
- Pełne pole detekcji: brak wyciętej maski.
- Asymetryczne pole detekcji: wycięte odpowiednie segmenty maski.
- Krótszy zasięg detekcji: wycięte segmenty maski ograniczające głębokość.
Zgodność modelu
- Nie zalecane do aktywacji automatycznych drzwi dla pieszych.
- Nie wykrywa obiektów nieożywionych (wózki, łóżka szpitalne).
- Wymaga uziemienia systemu sterowania drzwiami.
