Instrukcja obsługi klawiatury kontroli dostępu BEA 10KEYPADUSL

Szybki przewodnik po instalacji i programowaniu klawiatury BEA 10KEYPADUSL. Dowiedz się, jak podłączyć urządzenie, skonfigurować kody użytkownika, czasy otwarcia i funkcje bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Klawiatura BEA 10KEYPADUSL to samodzielne urządzenie kontroli dostępu. Przed przystąpieniem do instalacji należy zwrócić szczególną uwagę na parametry zasilania: urządzenie wymaga napięcia 12–24 VAC/VDC. Ostrzeżenie: Przekroczenie napięcia 30VDC lub 24VAC spowoduje uszkodzenie urządzenia i utratę gwarancji. Nie należy używać transformatorów nieregulowanych 24VAC, jeśli mierzone napięcie przekracza 24V.

Domyślny kod administratora to 1234. W przypadku wprowadzenia 3 błędnych kodów z rzędu, klawiatura zostanie zablokowana na 60 sekund.

Montaż

Przed montażem należy wyłączyć zasilanie. Urządzenie posiada czujnik sabotażowy (tamper), którego nie wolno uszkodzić podczas wiercenia otworów.

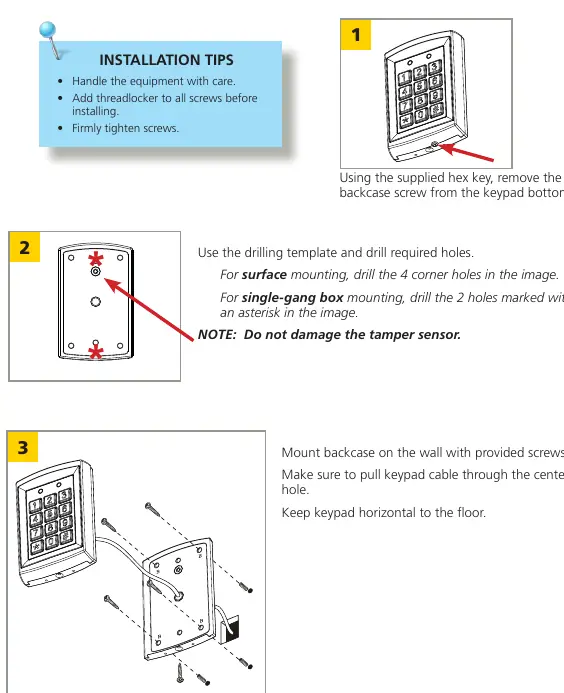

Kroki montażu klawiatury: demontaż śruby, wiercenie otworów i montaż na ścianie.
Kroki montażu klawiatury: demontaż śruby, wiercenie otworów i montaż na ścianie.
  • Użyj dołączonego klucza imbusowego, aby odkręcić śrubę obudowy od dołu.
  • Użyj szablonu do wiercenia otworów. Do montażu powierzchniowego użyj 4 otworów narożnych; do montażu w puszce typu single-gang użyj 2 otworów oznaczonych gwiazdką.
  • Przeciągnij kabel przez środkowy otwór i zamontuj tylną obudowę na ścianie za pomocą dostarczonych śrub.
  • Zaleca się stosowanie preparatu do zabezpieczania gwintów (threadlocker) na śrubach.

Podłączenie

Podłączenie przewodów należy wykonać zgodnie ze schematem elektrycznym. Urządzenie obsługuje dwie strefy (Zone 1 i Zone 2) z przekaźnikami bezpotencjałowymi. Dostępne są wejścia dla przycisków wyjścia, czujnika drzwi oraz dzwonka (wymaga zewnętrznego głośnika 8Ω, 0.5W).

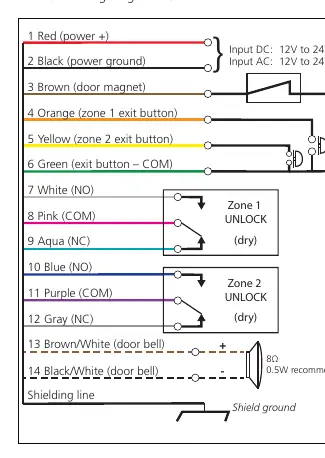

Schemat połączeń elektrycznych dla zasilania, stref i dzwonka.
Schemat połączeń elektrycznych dla zasilania, stref i dzwonka.

Programowanie

Większość funkcji programuje się w trybie "setup". Aby wejść w ten tryb, należy dwukrotnie wprowadzić kod administratora (domyślnie 1234). Dioda Mode zmieni kolor na czerwony.

  • Zmiana kodu administratora: W trybie setup naciśnij * i 3, wprowadź nowy kod (2-6 cyfr) dwukrotnie.
  • Dodawanie użytkownika (Strefa 1): W trybie setup naciśnij * i 9, następnie 0 i 2. Wprowadź 3-cyfrowy numer lokalizacji (000-999), a następnie kod użytkownika.
  • Dodawanie użytkownika (Strefa 2): W trybie setup naciśnij * i 9, następnie 0 i 3. Wprowadź 2-cyfrowy numer lokalizacji (00-99), a następnie kod użytkownika.
  • Czas otwarcia: Można ustawić czas otwarcia (01-99 sekund) lub tryb przełączania (00).

Aby wyjść z trybu programowania, naciśnij klawisz #, aż dioda Mode zmieni kolor na zielony.

Funkcje dodatkowe

  • Alarm sabotażowy: Domyślnie wyłączony. Można go włączyć w trybie setup (klawisz * i 6, następnie 0 i 2).
  • Podświetlenie: Można włączyć lub wyłączyć podświetlenie klawiatury.
  • Przywracanie ustawień fabrycznych: W trybie setup naciśnij * i 8, następnie dwukrotnie 8 (dla resetu) lub 9 (dla pełnego przywrócenia ustawień fabrycznych).

Praktyczna pomoc

Typowe problemy

Zapomniany kod administratora

Wyłącz zasilanie, naciśnij i przytrzymaj klawisz #, włącz zasilanie. Usłyszysz krótki sygnał, kod zostanie zresetowany do 1234.

Klawiatura zablokowana

Jeśli wprowadzono 3 błędne kody z rzędu, urządzenie blokuje się na 60 sekund.

Uszkodzenie urządzenia przy zasilaniu

Upewnij się, że napięcie nie przekracza 30VDC lub 24VAC. Nie używaj nieregulowanych transformatorów 24VAC.

Przed użyciem

  • Sprawdź, czy napięcie zasilania mieści się w zakresie 12-24 VAC/VDC.
  • Upewnij się, że używasz odpowiedniego transformatora (nie używaj 1024VAC).
  • Przygotuj wiertarkę i szablon do montażu.
  • Zabezpiecz śruby preparatem do gwintów przed montażem.
  • Upewnij się, że czujnik sabotażowy nie zostanie uszkodzony podczas wiercenia.

Parametry w praktyce

Max user codes
Łącznie 1100 kodów: 1000 dla strefy 1 i 100 dla strefy 2.

Ilustracje i schematy

  • Schemat pokazuje podłączenie zasilania (12-24V AC/DC) do zacisków 1 i 2.
  • Przekaźniki strefy 1 i 2 są typu bezpotencjałowego (NO/COM/NC).
  • Zaciski 13 i 14 służą do podłączenia zewnętrznego głośnika dzwonka (8Ω, 0.5W).

Zgodność modelu

  • Urządzenie nie jest kompatybilne z transformatorami BEA 1024VAC.
  • Wymaga zewnętrznego głośnika 8Ω, 0.5W dla funkcji dzwonka.
