Instrukcja obsługi czujnika ruchu BEA EAGLE i EAGLE HM

Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów z czujnikiem ruchu BEA EAGLE oraz EAGLE HM. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody i dostosować parametry pracy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Czujnik BEA EAGLE i EAGLE HM to mikrofalowe czujniki ruchu przeznaczone do automatycznych drzwi dla pieszych. Urządzenie wymaga poprawnego montażu oraz konfiguracji, aby zapewnić bezpieczne działanie. Przed przystąpieniem do pracy upewnij się, że zasilanie jest odłączone. Czujnik może być montowany poziomo (przed drzwiami) lub pionowo (nad drzwiami).

Opis urządzenia

Główne elementy czujnika to:

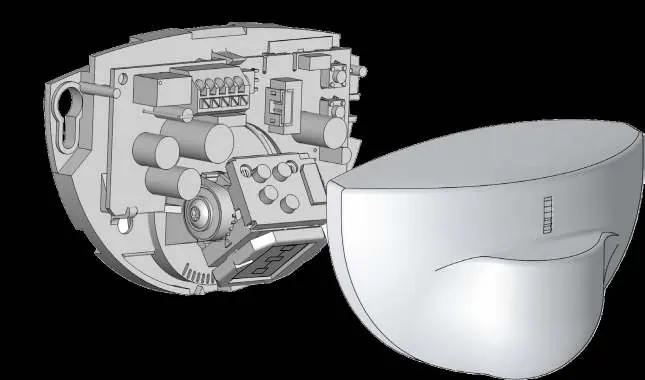

Elementy czujnika BEA EAGLE
Elementy czujnika BEA EAGLE
  • Złącze główne (zasilanie i wyjście)
  • Antena szerokiego pola (tylko model Eagle)
  • Antena wąskiego pola (opcjonalna dla Eagle, domyślna dla Eagle HM)
  • Przyciski sterujące
  • Obudowa

Montaż i podłączenie

Podczas montażu należy unikać wibracji, bliskości lamp neonowych oraz ruchomych obiektów. Nie dotykaj części elektrycznych.

Schemat podłączenia przewodów
Schemat podłączenia przewodów

Procedura podłączenia przewodów:

  1. Zastosuj szablon montażowy, wywierć otwór na kabel i otwory na śruby.
  2. Podłącz przewody zgodnie z oznaczeniami:
    • 1: CZERWONY - ZASILANIE +
    • 2: CZARNY - ZASILANIE -
    • 3: BIAŁY - COM
    • 4: ZIELONY - NO (lub 5: ZIELONY - NC)
  3. Umieść kabel w wyznaczonym miejscu i solidnie zamontuj czujnik.

Ustawienia i konfiguracja

Czujnik można konfigurować za pomocą pilota lub przycisków na obudowie. Kluczowe parametry to:

  • Wielkość strefy (Zone Size): Regulacja zasięgu detekcji.
  • Filtr odporności (Immunity Filter): Zwiększenie odporności na zakłócenia.
  • Tryb detekcji (Detection Mode): Wybór między detekcją dwukierunkową (bi), jednokierunkową (uni) lub z funkcją śledzenia ruchu.
  • Konfiguracja wyjścia: Wybór między wyjściem aktywnym (NO) a pasywnym (NC).
  • Czas podtrzymania (Hold-open time): Czas, przez jaki drzwi pozostają otwarte.

W przypadku montażu na maksymalnej wysokości, producent zaleca ustawienie kąta nachylenia 15 stopni.

Rozwiązywanie problemów

Jeśli drzwi nie działają poprawnie, sprawdź poniższe punkty:

  • Drzwi pozostają zamknięte (LED wyłączona): Sprawdź zasilanie i okablowanie. Upewnij się, że ustawienie F2 (Door control) jest ustawione na 1 (automatyczne).
  • Drzwi nie reagują: Sprawdź konfigurację wyjścia na czujniku.
  • Drzwi otwierają się i zamykają w kółko: Czujnik może być zakłócany przez wibracje lub ruch drzwi. Zwiększ filtr odporności, zmniejsz strefę detekcji lub zmień kąt anteny.
  • Drzwi otwierają się bez powodu: Może to być spowodowane deszczem (detekcja kropel), odbiciami w otoczeniu lub ruchem przeciwległych drzwi w śluzach. Zmień kąt anteny lub zwiększ filtr odporności.

Dane techniczne

  • Zasilanie: 12 – 24 VAC ±10%; 12 – 24 VDC +30% / -10%
  • Częstotliwość nadajnika: 24.150 GHz
  • Stopień ochrony: IP54
  • Temperatura pracy: -4 – 131 °F
  • Wymiary: 4.7" (L) x 3.1" (H) x 2.0" (W)

Praktyczna pomoc

Typowe problemy

Drzwi pozostają zamknięte, dioda LED nie świeci

Sprawdź zasilanie i okablowanie. Upewnij się, że ustawienie F2 (Door control) jest ustawione na 1 (automatyczne).

Drzwi otwierają się i zamykają w sposób ciągły

Czujnik jest zakłócany przez wibracje lub ruch drzwi. Zwiększ filtr odporności, zmniejsz strefę detekcji lub zmień kąt anteny.

Drzwi otwierają się bez wyraźnego powodu

Możliwe zakłócenia od deszczu, odbić w otoczeniu lub ruchu innych drzwi. Zmień kąt anteny, zwiększ filtr odporności lub zainstaluj akcesorium przeciwdeszczowe.

Dioda LED miga szybko po odblokowaniu

Czujnik wymaga kodu dostępu. Wprowadź poprawny kod lub zresetuj zasilanie, aby uzyskać dostęp przez pierwszą minutę.

Przed użyciem

  • Sprawdź, czy zasilanie jest zgodne z wymaganiami (12-24V AC/DC).
  • Upewnij się, że czujnik jest zamontowany stabilnie, bez wibracji.
  • Wybierz odpowiednią antenę (wąska lub szeroka) w zależności od modelu i wymagań.
  • Sprawdź poprawność podłączenia przewodów (1-5).
  • Upewnij się, że w pobliżu nie ma lamp neonowych ani ruchomych obiektów zakłócających pracę.

Parametry w praktyce

Stopień ochrony IP54
Urządzenie jest odporne na pył i bryzgi wody.
Kąt nachylenia
0-90 stopni w pionie, -30 do 30 stopni w poziomie. Kluczowe dla ustawienia strefy detekcji.

Ilustracje i schematy

  • Schemat podłączenia przewodów: 1 (Czerwony/Zasilanie+), 2 (Czarny/Zasilanie-), 3 (Biały/COM), 4/5 (Zielony/NO lub NC).
  • Regulacja anteny: Możliwość zmiany kąta nachylenia (lateral/vertical) w celu precyzyjnego ustawienia pola detekcji.

Zgodność modelu

  • Model EAGLE HM oferuje wyłącznie antenę wąską.
  • W przypadku użycia EAGLE SPACER lub EAGLE SPACER V, należy zapoznać się z instrukcją 75.5981.
