Instrukcja obsługi stacji wyjścia Security Brands 14-RTE300
Dowiedz się, jak zainstalować i skonfigurować stację wyjścia Security Brands 14-RTE300. Instrukcja zawiera kroki montażu, parowania przełączników DIP oraz obsługi urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stacja wyjścia Security Brands 14-RTE300 to bezprzewodowe urządzenie służące do otwierania bram automatycznych. Urządzenie wymaga kompatybilnego odbiornika 300 MHz z 10 przełącznikami DIP. Przed rozpoczęciem instalacji upewnij się, że posiadasz odpowiedni odbiornik, w przeciwnym razie urządzenie nie będzie działać.
Opis urządzenia

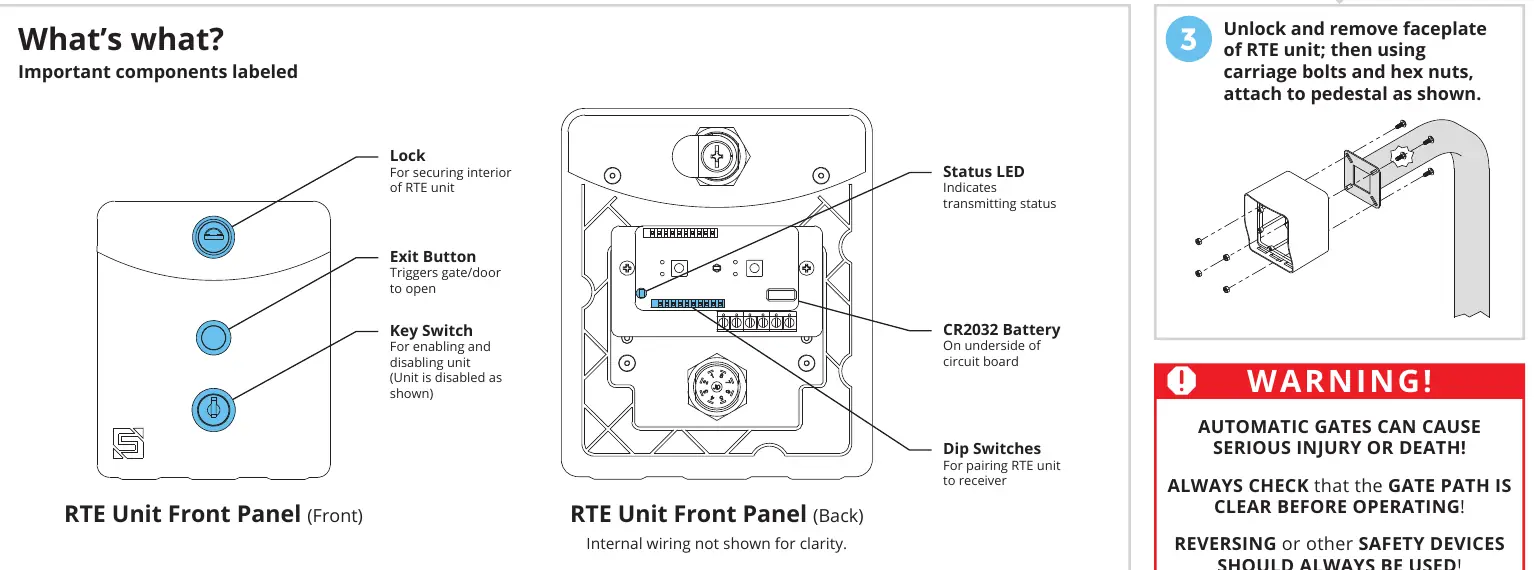

Urządzenie składa się z panelu przedniego oraz tylnego. Na panelu przednim znajduje się zamek, przycisk wyjścia oraz kluczyk służący do włączania i wyłączania urządzenia. Panel tylny zawiera przełączniki DIP (do parowania z odbiornikiem), diodę LED statusu oraz baterię CR2032.
Instalacja i montaż
- Rozpakuj urządzenie i upewnij się, że posiadasz wszystkie elementy: jednostkę RTE, klucze, śruby i nakrętki.
- Odblokuj i zdejmij panel przedni jednostki RTE.
- Użyj śrub i nakrętek, aby przymocować jednostkę do cokołu (pedestalu).
Konfiguracja i parowanie
- Zlokalizuj odbiornik (zazwyczaj wewnątrz obudowy operatora bramy) i otwórz go, aby uzyskać dostęp do przełączników DIP.
- Ustaw przełączniki DIP na jednostce RTE tak, aby odpowiadały ustawieniom przełączników DIP na odbiorniku.
- Sprawdź dwukrotnie, czy ustawienia są identyczne.

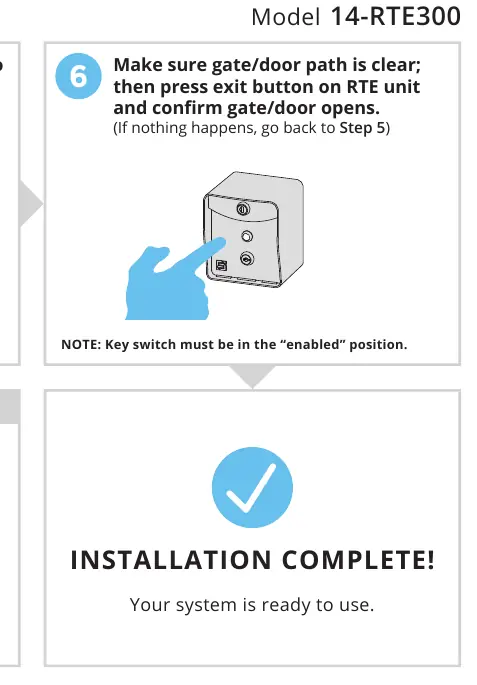

- Upewnij się, że ścieżka bramy jest wolna, a następnie naciśnij przycisk wyjścia na jednostce RTE, aby potwierdzić otwarcie bramy. Jeśli brama się nie otwiera, wróć do kroku parowania.
Obsługa i użytkowanie

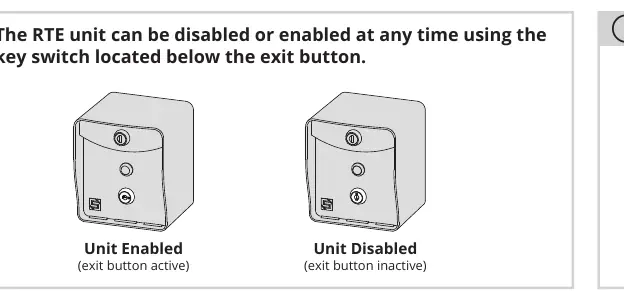

Urządzenie można w każdej chwili włączyć lub wyłączyć za pomocą kluczyka znajdującego się pod przyciskiem wyjścia. W pozycji "Enabled" przycisk wyjścia jest aktywny. W pozycji "Disabled" przycisk jest nieaktywny.
Ważne ostrzeżenia
- Automatyczne bramy mogą spowodować poważne obrażenia lub śmierć.
- Zawsze sprawdzaj, czy ścieżka bramy jest wolna przed jej uruchomieniem.
- Zawsze należy stosować urządzenia zabezpieczające, takie jak systemy cofania bramy.
- Urządzenie współpracuje wyłącznie z odbiornikami 300 MHz wykorzystującymi 10 przełączników DIP.
Kontakt
W razie problemów prosimy o kontakt z pomocą techniczną:
Telefon: (972) 474-6390Email: [email protected]ępność: Poniedziałek–Piątek, 8:00–17:00 czasu centralnego (Central Time)
Praktyczna pomoc
Typowe problemy
Brama nie otwiera się po naciśnięciu przycisku
Sprawdź, czy przełączniki DIP na stacji RTE są ustawione identycznie jak w odbiorniku. Upewnij się, że kluczyk jest w pozycji 'Enabled'.
Urządzenie nie współpracuje z odbiornikiem
Upewnij się, że odbiornik pracuje na częstotliwości 300 MHz i posiada 10 przełączników DIP. Inne typy odbiorników nie są obsługiwane.
Przed użyciem
- Sprawdź zawartość opakowania (jednostka, klucze, śruby).
- Upewnij się, że posiadasz kompatybilny odbiornik 300 MHz z 10 przełącznikami DIP.
- Przygotuj śrubokręt do montażu.
- Zlokalizuj odbiornik w obudowie operatora bramy.
Parametry w praktyce
- 10 DIP Switches
- Wymagany standard kodowania odbiornika.
Ilustracje i schematy
- Panel przedni: Zawiera przycisk wyjścia, zamek i kluczyk do włączania/wyłączania.
- Panel tylny: Zawiera przełączniki DIP do parowania, diodę LED statusu i baterię.
Zgodność modelu
- Kompatybilne tylko z odbiornikami 300 MHz z 10 przełącznikami DIP.
- Nie współpracuje z innymi typami odbiorników.
