Instrukcja obsługi kontrolera dostępu Security Brands Ascent M1 16-M1
Szybki przewodnik instalacji i konfiguracji kontrolera dostępu Security Brands Ascent M1 (16-M1). Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, przekaźniki, urządzenia Wiegand oraz skonfigurować status bramy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Urządzenie Ascent M1 jest akcesorium komórkowym do bram lub drzwi. Należy pamiętać, że nieprzerwane połączenie komórkowe nie jest gwarantowane, dlatego zawsze należy stosować mechanizm awaryjnego wyjścia lub głównego wejścia (np. nadajnik, skrzynka przeciwpożarowa, zwolnienie mechaniczne). Urządzenie nie będzie działać, dopóki proces aktywacji nie zostanie zakończony zgodnie z dołączoną instrukcją aktywacji.
Elementy zestawu i budowa

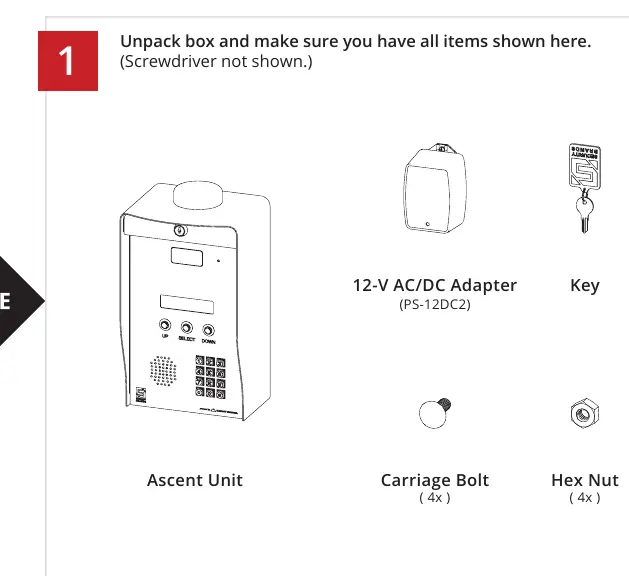

W skład zestawu wchodzą:
- Jednostka Ascent
- Zasilacz 12-V AC/DC (PS-12DC2)
- Klucz
- 4x śruba zamkowa (Carriage Bolt)
- 4x nakrętka sześciokątna (Hex Nut)

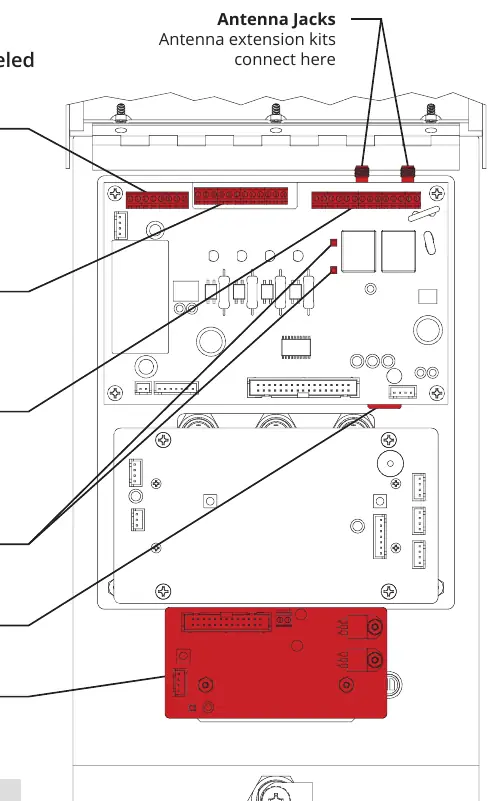

Wewnątrz obudowy znajdują się terminale statusu i zdarzeń, terminale urządzeń Wiegand, terminale zasilania i przekaźników, diody LED statusu przekaźnika, gniazdo karty SIM oraz kamera Ascent.
Montaż
Zaleca się montaż urządzenia na słupku typu "gęsia szyja" (gooseneck pedestal) przy użyciu dołączonego osprzętu. W przypadku montażu alternatywnego należy zakupić i zainstalować zestaw przedłużający antenę 4G LTE (model 16-ANTX-1), w przeciwnym razie może wystąpić brak sygnału. Należy użyć wszystkich czterech śrub zamkowych i uszczelnić wszystkie otwory w obudowie.
Podłączenie zasilania i przekaźników
Przewody należy przeprowadzić przez tył urządzenia i podłączyć do odpowiednich terminali. Należy uważać, aby nie użyć nadmiernej siły. Urządzenie obsługuje zasilanie 12-24 VAC/DC. Nie należy przekraczać 24 VAC/DC. Jeśli używany jest zasilacz zewnętrzny, należy upewnić się, że polaryzacja jest zgodna (plus do plusa, minus do minusa).

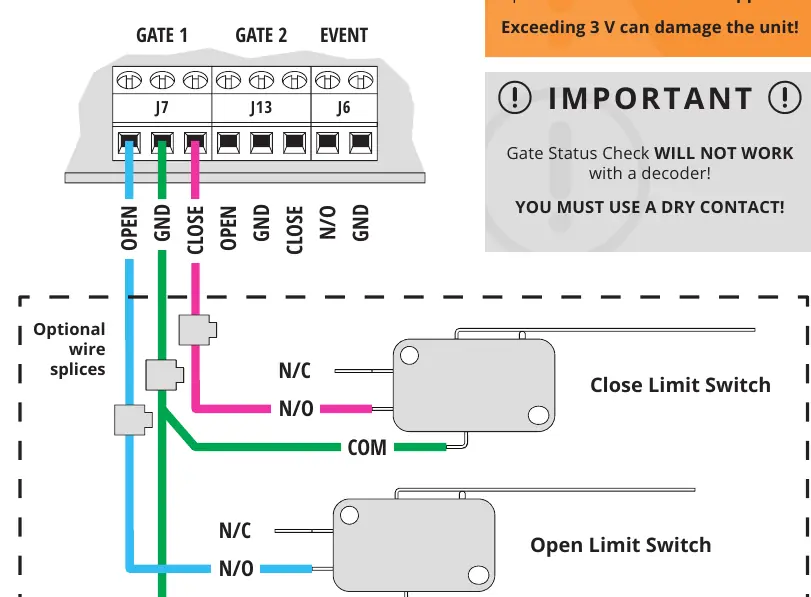

Konfiguracja statusu bramy
Terminale statusu są przeznaczone dla niskiego napięcia (3 V lub mniej). Przed podłączeniem należy sprawdzić napięcie na przewodach statusu. Jeśli przekracza 3 V, należy skontaktować się z pomocą techniczną. Funkcja sprawdzania statusu bramy nie działa z dekoderem; wymagany jest styk bezpotencjałowy (dry contact).
Podłączenie urządzeń Wiegand
Przed podłączeniem urządzeń Wiegand (np. czytnika kart) należy bezwzględnie odłączyć zasilanie od jednostki Ascent. Podłączenie obejmuje linie +12V, GND, LED 1/2 oraz DATA 0/1 zgodnie ze schematem połączeń.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa po instalacji
Upewnij się, że proces aktywacji został w pełni zakończony przez Summit Control.
Brak sygnału komórkowego
Jeśli nie używasz standardowego montażu na słupku, musisz zainstalować zestaw przedłużający antenę 16-ANTX-1.
Uszkodzenie terminali statusu
Upewnij się, że napięcie na przewodach statusu nie przekracza 3 V. Nie używaj dekoderów, wymagany jest styk bezpotencjałowy.
Przed użyciem
- Sprawdź zawartość opakowania (jednostka, zasilacz, klucz, śruby).
- Upewnij się, że ścieżka bramy jest wolna przed testowaniem.
- Przygotuj śrubokręt (brak w zestawie).
- Sprawdź, czy zasilanie mieści się w zakresie 12-24 VAC/DC.
- Upewnij się, że masz dostęp do konta Summit Control w celu aktywacji.
Parametry w praktyce
- Terminale statusu
- Maksymalnie 3 V; wymagany styk bezpotencjałowy.
Ilustracje i schematy
- Schemat zasilania: pokazuje podłączenie do terminali J3 (Power) oraz opcjonalne uziemienie.

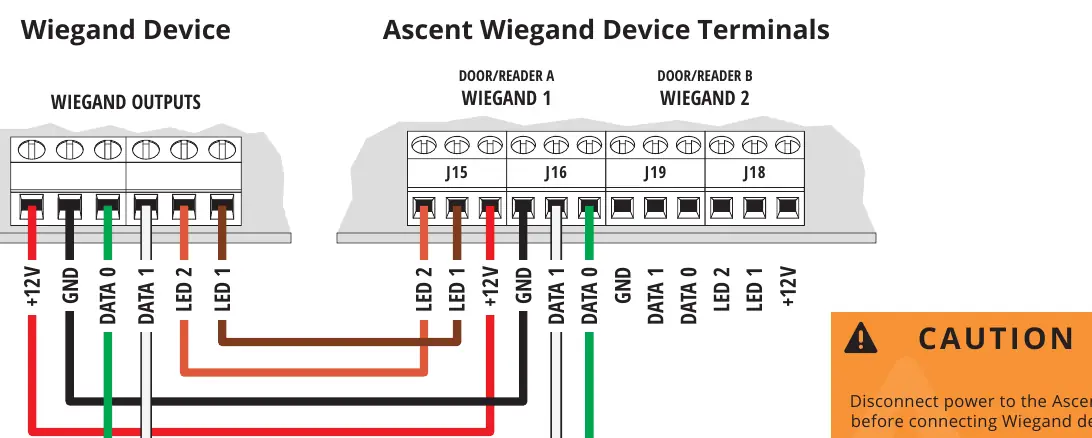

- Schemat Wiegand: pokazuje mapowanie pinów między czytnikiem a terminalami J15/J16/J19/J18.
Zgodność modelu
- Nie przeznaczone do systemów solarnych.
- Wymaga aktywacji przez Summit Control.
- Terminale urządzeń zewnętrznych mogą się różnić w zależności od producenta.
