Instrukcja obsługi czytnika zbliżeniowego FAAC 170CLAVEASY

Kompletny przewodnik po czytniku zbliżeniowym FAAC 170CLAVEASY. Dowiedz się, jak zainstalować urządzenie, podłączyć okablowanie, zaprogramować kody użytkowników, zmienić kod master oraz skonfigurować przekaźniki.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • FAAC 170CLAVEASY to czytnik zbliżeniowy z klawiaturą, który umożliwia kontrolę dostępu za pomocą kart EM 125KHz lub kodów PIN. Posiada dwa przekaźniki do sterowania urządzeniami (np. zamkami) i wymaga zasilania 12-24V AC/DC. str. 1

Najważniejsze czynności

  • Wejście w tryb programowania str. 2
  • Reset do ustawień fabrycznych str. 3

Pierwsze uruchomienie

  • Domyślny kod master to 1234. str. 2

Problemy i rozwiązania

Blokada klawiatury

Po 5 błędnych próbach klawiatura blokuje się na 60 sekund.

str. 4

Konserwacja i reset

  • Reset kodu master i ustawień fabrycznych str. 3

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 12-24V AC/DC Napięcie zasilania str. 1
Stopień ochrony IP65 Odporność na warunki atmosferyczne str. 1
Pojemność użytkowników 1000 (Relais 1), 10 (Relais 2) Maksymalna liczba użytkowników str. 1

Gdzie szukać w PDF

  • Dane techniczne i instalacja str. 1
  • Schemat połączeń i programowanie str. 2
  • Zaawansowane funkcje i reset str. 3
  • Zarządzanie użytkownikami str. 4, 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Budowa czytnika FAAC 170CLAVEASY Strona 1 Schemat połączeń elektrycznych Strona 2

Najważniejsze informacje z instrukcji

FAAC 170CLAVEASY to czytnik zbliżeniowy z klawiaturą, przeznaczony do systemów kontroli dostępu. Urządzenie obsługuje częstotliwość EM 125KHz i posiada stopień ochrony IP65, co pozwala na montaż w różnych warunkach. Zasilanie wynosi 12-24V AC lub DC. Urządzenie posiada dwa przekaźniki: przekaźnik 1 obsługuje do 1000 użytkowników, a przekaźnik 2 do 10 użytkowników.

Budowa czytnika FAAC 170CLAVEASY
Budowa czytnika FAAC 170CLAVEASY

Instalacja i podłączenie

Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Urządzenie należy montować w miejscu niedostępnym dla osób nieuprawnionych.

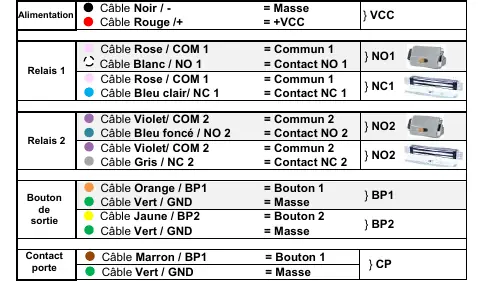

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
  • Zasilanie: Czerwony (+VCC) i Czarny (Masa).
  • Relais 1: Wyjścia NO1 i NC1 z wspólnym COM1.
  • Relais 2: Wyjścia NO2 i NC2 z wspólnym COM2.
  • Bouton de sortie (Przycisk wyjścia): Podłączenie przycisków BP1 i BP2 do masy (GND).
  • Contact porte (Czujnik drzwi): Podłączenie CP do masy (GND).

Programowanie

Wszystkie operacje programowania wymagają wejścia w tryb programowania przy użyciu kodu master. Domyślny kod master to 1234.

Podstawowe operacje

  • Wejście w tryb programowania: Wpisz kod master dwukrotnie.
  • Wyjście z trybu programowania: Naciśnij przycisk # lub poczekaj 30 sekund na automatyczne wyjście.
  • Zmiana kodu master: Wejdź w tryb programowania, naciśnij *3, wprowadź nowy 4-cyfrowy kod dwukrotnie.

Zarządzanie użytkownikami

Urządzenie obsługuje trzy tryby pracy: tylko karta, karta lub kod, karta i kod. Dodawanie użytkowników odbywa się poprzez wybór odpowiedniego menu (000 dla karty, 001 dla karty lub kodu, 002 dla karty i kodu) i przypisanie numeru pamięci (rang).

Ustawienia i konserwacja

  • Czas przekaźników: Możliwość ustawienia czasu aktywacji od 01 do 99 sekund lub trybu bistabilnego (00).
  • Alarm antysabotażowy: Możliwość aktywacji buzzera w przypadku próby oderwania urządzenia.
  • Reset do ustawień fabrycznych: Wymaga odłączenia zasilania, wciśnięcia przycisku # i ponownego podłączenia zasilania przy wciśniętym przycisku, aż do usłyszenia sygnału dźwiękowego.

Praktyczna pomoc

Typowe problemy

Klawiatura zablokowana

Urządzenie blokuje się na 60 sekund po 5 błędnych próbach wprowadzenia kodu.

Zapomniany kod master

Wykonaj procedurę resetu: odłącz zasilanie, wciśnij i przytrzymaj przycisk #, podłącz zasilanie i trzymaj do usłyszenia sygnału.

Brak reakcji przekaźnika

Sprawdź, czy użytkownik został poprawnie przypisany do odpowiedniego przekaźnika i czy czas aktywacji nie jest ustawiony na 0.

Przed użyciem

  • Sprawdź, czy zasilanie mieści się w zakresie 12-24V AC/DC.
  • Upewnij się, że kable są podłączone zgodnie ze schematem (kolory przewodów).
  • Zweryfikuj, czy miejsce montażu nie jest narażone na silne zakłócenia elektromagnetyczne.
  • Przygotuj kod master (domyślny: 1234) przed rozpoczęciem programowania.
  • Upewnij się, że wszystkie połączenia są zabezpieczone przed wilgocią.

Parametry w praktyce

12-24V AC/DC
Zakres napięcia zasilania urządzenia.
Tryb bistabilny
Przekaźnik zmienia stan na stałe do momentu ponownego wyzwolenia (ustawienie 00).

Ilustracje i schematy

  • Schemat pokazuje podłączenie zasilania, przekaźników (NO/NC), przycisków wyjścia oraz czujnika drzwi.
  • Rysunek montażowy wskazuje sposób mocowania obudowy za pomocą śrub i kołków.

Zgodność modelu

  • Urządzenie współpracuje z kartami EM 125KHz.
  • Nie instalować w miejscach zagrożonych wybuchem.
