Instrukcja obsługi blokady bezpieczeństwa Schmersal AZM 161CC-12/12KA-024

Szybki przewodnik po instrukcji obsługi blokady bezpieczeństwa Schmersal AZM 161CC-12/12KA-024. Dowiedz się, jak poprawnie zamontować, podłączyć elektrycznie i konserwować urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Blokada bezpieczeństwa Schmersal AZM 161CC-12/12KA-024 jest urządzeniem przeznaczonym do zastosowań przemysłowych, służącym do zabezpieczania ruchomych osłon maszyn. Uwaga: Urządzenie nie jest przeznaczone dla użytkowników prywatnych. Montaż, uruchomienie i konserwacja muszą być przeprowadzane wyłącznie przez autoryzowany, wykwalifikowany personel.

Opis urządzenia

Urządzenie pełni funkcję rygla bezpieczeństwa, zapobiegając otwarciu osłon przed wyeliminowaniem zagrożeń. Klasyfikacja zgodnie z EN ISO 14119: typ 2. Kod zamówieniowy AZM 161 określa konfigurację styków, siłę blokującą oraz opcje odblokowania (np. ręczne, awaryjne).

Montaż

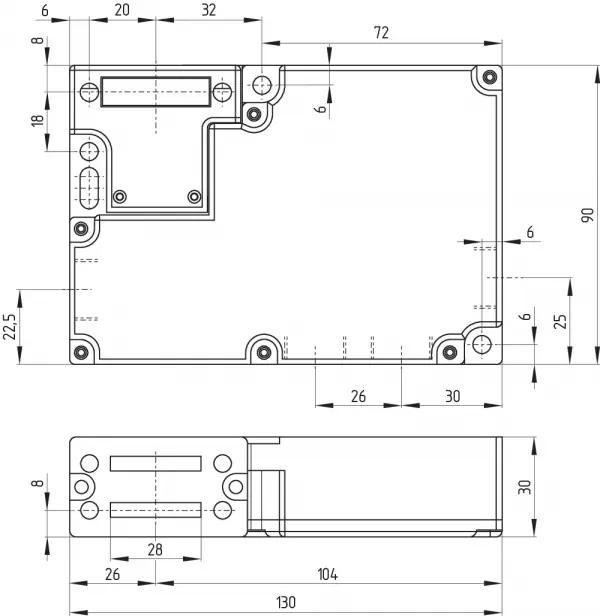

Rysunek wymiarowy blokady
Rysunek wymiarowy blokady
Dodatkowe zdjęcie montażowe ze strony 17
Dodatkowe zdjęcie montażowe ze strony 17
  • Instrukcja ogólna: Urządzenie posiada trzy otwory montażowe. Należy unikać montażu w miejscach narażonych na zanieczyszczenia. Nie używać blokady jako ogranicznika krańcowego.
  • Zwolnienie ręczne: Realizowane za pomocą klucza trójkątnego M5 (dostępny jako akcesorium). Po uruchomieniu należy zabezpieczyć mechanizm dołączoną osłoną z tworzywa.
  • Zwolnienie awaryjne (opcja -N): Przeznaczone do użycia tylko w sytuacjach awaryjnych z zewnątrz strefy zagrożenia. Wymaga wyraźnego oznakowania.
  • Wyjście awaryjne (opcja -T, -TD, -TU): Przeznaczone do użycia od wewnątrz strefy zagrożenia.

Podłączenie elektryczne

Podłączenie może być wykonane wyłącznie w stanie beznapięciowym. Należy stosować odpowiednie dławiki kablowe zapewniające wymagany stopień ochrony (IP67). Po wykonaniu połączeń należy oczyścić wnętrze urządzenia i zamknąć pokrywę, dokręcając śruby z momentem 0,6 Nm zgodnie z określoną kolejnością.

Schemat wyłączenia zasilania bezpieczeństwa
Schemat wyłączenia zasilania bezpieczeństwa
Kolejność dokręcania śrub pokrywy
Kolejność dokręcania śrub pokrywy
Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Uruchomienie i konserwacja

Zaleca się regularną kontrolę wizualną i testy funkcjonalne, obejmujące:

  • Sprawdzenie zamocowania blokady i siłownika.
  • Kontrolę stanu połączeń kablowych.
  • Usuwanie zanieczyszczeń i pyłu.
W przypadku uszkodzenia komponentów należy je niezwłocznie wymienić.

Wskaźniki LED
Wskaźniki LED

Dane techniczne

  • Stopień ochrony: IP67
  • Temperatura pracy: -30 do +60 °C
  • Napięcie zasilania: 24 VAC/DC lub 110/230 VAC (zależnie od wersji)
  • Trwałość mechaniczna: min. 1 000 000 cykli

Praktyczna pomoc

Typowe problemy

Zablokowanie siłownika

Użyj klucza trójkątnego M5, aby ręcznie zwolnić blokadę.

Błąd w działaniu

Sprawdź, czy urządzenie jest poprawnie zamontowane i czy nie doszło do manipulacji.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową (24 VAC/DC lub 110/230 VAC).
  • Upewnij się, że urządzenie jest zamontowane w sposób uniemożliwiający dostęp zanieczyszczeń.
  • Sprawdź, czy wszystkie połączenia elektryczne są wykonane zgodnie ze schematem.
  • Upewnij się, że siłownik jest trwale zamocowany do osłony bezpieczeństwa.

Parametry w praktyce

1.000.000 schakelingen
Minimalna trwałość mechaniczna urządzenia.

Ilustracje i schematy

  • Schematy połączeń pokazują styki w stanie beznapięciowym z włożonym siłownikiem.
  • Rysunki wymiarowe pomagają w planowaniu montażu.

Zgodność modelu

  • Urządzenie nie jest przeznaczone dla użytkowników prywatnych.
  • Wymaga autoryzowanego personelu do montażu i obsługi.
