Instrukcja obsługi blokady bezpieczeństwa Schmersal AZM...
Szybki przewodnik po instrukcji obsługi elektromagnetycznej blokady bezpieczeństwa Schmersal AZM 161SK-12/12RKA-024. Znajdziesz tu dane techniczne, schematy podłączenia, informacje o montażu oraz wskazówki dotyczące konserwacji i ręcznego...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

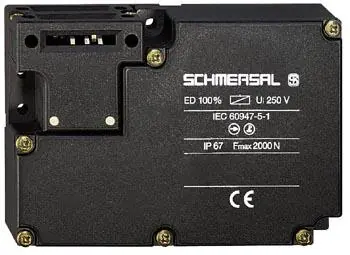

Elektromagnetyczna blokada bezpieczeństwa Schmersal AZM 161SK-12/12RKA-024 jest przeznaczona do zabezpieczania osłon maszyn (przesuwnych, uchylnych, zdejmowanych). Urządzenie charakteryzuje się stopniem ochrony IP67, co pozwala na pracę w trudnych warunkach przemysłowych. Blokada wymaga zasilania 24 VAC/DC i posiada funkcję ręcznego zwalniania.
Opis urządzenia
Urządzenie posiada obudowę z tworzywa termoplastycznego wzmocnionego włóknem szklanym. Wyposażone jest w 6 styków (4 bezpieczeństwa, 2 pomocnicze) oraz 4 wejścia kablowe M16 x 1.5. Konstrukcja zapewnia ochronę przed nieprawidłowym zablokowaniem.
Dane techniczne
- Napięcie sterujące: 24 VAC/DC
- Pobór mocy: maks. 10 W
- Stopień ochrony: IP67
- Temperatura pracy: od -25°C do +60°C
- Siła trzymająca (F): 2000 N
- Trwałość mechaniczna: > 1 000 000 operacji
- Przekrój przewodu: 0,25 mm² - 1,5 mm²
Instalacja i podłączenie
Podłączenie elektryczne odbywa się za pomocą zacisków śrubowych. Należy upewnić się, że przewody są odpowiednio zabezpieczone w dławikach. Urządzenie musi być montowane zgodnie z wytycznymi dla danego typu osłony (przesuwna, uchylna). W przypadku konieczności, dostępne są dedykowane zestawy montażowe.
Obsługa i konserwacja
Blokada posiada funkcję ręcznego zwalniania, która jest przydatna podczas prac konserwacyjnych lub instalacyjnych. Do ręcznego zwolnienia blokady wymagany jest klucz trójkątny M5, który jest dostępny jako akcesorium. Należy regularnie sprawdzać stan styków oraz poprawność działania mechanizmu blokującego.
Schematy i wymiary
Urządzenie posiada wbudowane styki NO (normalnie otwarte) i NC (normalnie zamknięte). Schematy połączeń oraz wykresy drogi przełączania znajdują się w pełnej dokumentacji technicznej. Wymiary obudowy to 130 mm x 90 mm x 30 mm.
Praktyczna pomoc
Typowe problemy
Brak możliwości otwarcia osłony
Sprawdź, czy zasilanie 24 VAC/DC jest podłączone. Jeśli zasilanie jest odcięte, użyj klucza trójkątnego M5 do ręcznego zwolnienia blokady.
Nieprawidłowe działanie styków
Zweryfikuj poprawność podłączenia przewodów w zaciskach śrubowych oraz czy przekrój kabla mieści się w zakresie 0,25 - 1,5 mm².
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 24 VAC/DC.
- Upewnij się, że temperatura otoczenia mieści się w zakresie -25°C do +60°C.
- Zweryfikuj, czy typ osłony (przesuwna, uchylna) jest kompatybilny z wybranym siłownikiem.
- Sprawdź, czy przewody są zabezpieczone w dławikach M16 x 1.5.
- Upewnij się, że posiadasz klucz trójkątny M5 do ewentualnego ręcznego zwolnienia blokady.
Parametry w praktyce
- Siła trzymająca (F)
- Maksymalna siła blokady wynosząca 2000 N.
Ilustracje i schematy
- Schemat połączeń przedstawia styki bezpieczeństwa (NC) oraz pomocnicze (NO).
- Wykres drogi przełączania pokazuje punkty przełączania styków w zależności od położenia siłownika.
Zgodność modelu
- Urządzenie wymaga dedykowanego siłownika (np. AZM 161-B1).
- Dostępne są różne wersje siłowników (z blokadą kulkową, z prowadzeniem centrującym) w zależności od promienia zadziałania.
