Instrukcja obsługi inteligentnego włącznika Immax NEO 07538L
Przewodnik po instalacji i konfiguracji inteligentnego włącznika Immax NEO 07538L. Zawiera schemat podłączenia, instrukcję parowania z aplikacją Immax NEO PRO oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Inteligentny włącznik Immax NEO 07538L to urządzenie sterowane przez WiFi (2.4GHz), które pozwala na zdalne zarządzanie oświetleniem za pomocą aplikacji Immax NEO PRO. Instalacja wymaga podłączenia przewodów fazowego i neutralnego. Urządzenie obsługuje maksymalne obciążenie 800W.
Instalacja i podłączenie
Montaż musi być przeprowadzony przez osobę z odpowiednimi uprawnieniami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie.

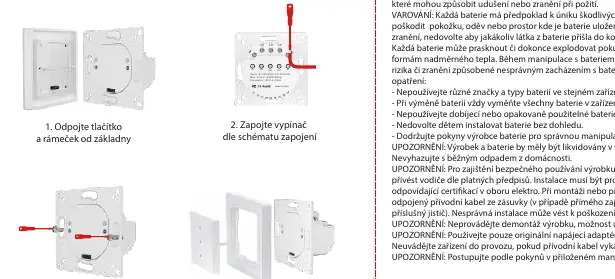

- Odłącz przycisk i ramkę od podstawy urządzenia.
- Podłącz przewody zgodnie ze schematem: wejście zasilania (L, N) oraz wyjście na oświetlenie.
- Zainstaluj podstawę w puszce instalacyjnej.
- Zamontuj ramkę oraz przycisk.
Konfiguracja i parowanie
Aby połączyć włącznik z aplikacją:
- Pobierz i zainstaluj aplikację Immax NEO PRO ze sklepu App Store lub Google Play.
- Zarejestruj się lub zaloguj do swojego konta.
- Włącz Bluetooth w telefonie.
- W aplikacji kliknij ikonę „+” w prawym górnym rogu i wybierz „Dodaj urządzenie”.
- Postępuj zgodnie z instrukcjami na ekranie, wprowadzając dane sieci WiFi.
Resetowanie urządzenia
Jeśli urządzenie nie łączy się poprawnie, należy przywrócić tryb parowania:
- Naciśnij i przytrzymaj przycisk na włączniku przez minimum 3 sekundy.
- Podświetlenie LED zacznie migać, co oznacza, że urządzenie jest gotowe do parowania.
Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń (stopień ochrony IP20). Do czyszczenia używaj wyłącznie miękkiej, suchej szmatki. Nie stosuj rozpuszczalników ani agresywnych środków chemicznych. W przypadku uszkodzenia przewodu zasilającego lub obudowy, nie używaj urządzenia.
Dane techniczne
- Protokół: Wi-Fi 802.11 b/g/n (2.4GHz)
- Napięcie: AC 100-240V, 50/60Hz
- Maksymalne obciążenie: 800W
- Maksymalny prąd: 10A
- Zasięg: 30m (otwarta przestrzeń), 10m (wewnątrz)
- Temperatura pracy: -10°C do 40°C
Informacje o producencie
IMMAX
Praktyczna pomoc
Typowe problemy
Urządzenie nie wchodzi w tryb parowania
Przytrzymaj przycisk na włączniku przez minimum 3 sekundy, aż podświetlenie LED zacznie migać.
Brak połączenia z aplikacją
Upewnij się, że Bluetooth w telefonie jest włączony, a telefon znajduje się w pobliżu włącznika podczas procesu parowania.
Przed użyciem
- Wyłącz zasilanie przed przystąpieniem do montażu.
- Upewnij się, że instalację wykonuje osoba z odpowiednimi uprawnieniami elektrycznymi.
- Sprawdź, czy obciążenie oświetlenia nie przekracza 800W.
- Pobierz aplikację Immax NEO PRO.
- Upewnij się, że posiadasz sieć WiFi 2.4GHz.
Parametry w praktyce
- Max. obciążenie 800W
- Maksymalna łączna moc podłączonych źródeł światła nie może przekraczać 800W.
Ilustracje i schematy

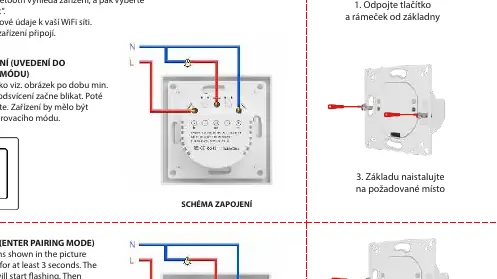

- Schemat pokazuje podłączenie przewodów zasilających (L - faza, N - neutralny) do wejścia (Input) oraz przewodów oświetlenia do wyjścia (Output).
Zgodność modelu
- Wymaga sieci WiFi 2.4GHz.
- Przeznaczony do montażu wewnątrz pomieszczeń.
