Instrukcja obsługi reflektora sufitowego Immax 08305L Punto-6
Poznaj instrukcję obsługi i montażu reflektora sufitowego Immax 08305L Punto-6. Dowiedz się, jak bezpiecznie zainstalować oświetlenie, wymienić żarówki GU10 i dbać o urządzenie.
Spis treści
Najważniejsze informacje z instrukcji
Reflektor sufitowy Immax 08305L Punto-6 to oświetlenie przeznaczone do montażu na suficie lub ścianie. Instalacja urządzenia wymaga obecności minimum dwóch osób oraz wyłączenia zasilania elektrycznego przed rozpoczęciem prac. Niewłaściwy montaż lub ingerencja w konstrukcję lampy skutkuje utratą gwarancji.
Bezpieczeństwo i instalacja
Przed przystąpieniem do montażu należy upewnić się, że zasilanie jest odłączone (wyłączone bezpieczniki). Prace elektryczne powinny być wykonywane przez wykwalifikowanego pracownika zgodnie z obowiązującymi normami. Podczas instalacji należy postępować zgodnie z dołączonym schematem:
- Wyłącz zasilanie elektryczne.
- Rozpakuj lampę i przygotuj miękkie podłoże, aby uniknąć zarysowań.
- Zamontuj wsporniki do powierzchni montażowej.
- Podłącz przewody elektryczne zgodnie z instrukcją.
- Zamocuj lampę do wsporników.
- Włącz zasilanie.
Wymiana żarówek i konserwacja
Lampa wykorzystuje żarówki z trzonkiem GU10. W celu łatwiejszej wymiany żarówki możliwe jest odkręcenie cylindrycznego korpusu lampy; każda głowica jest odkręcana indywidualnie. Możliwa jest również wymiana ozdobnego pierścienia (czarny na złoty). Powierzchnia lampy nie wymaga specjalnej konserwacji – wystarczy przecierać ją miękką tkaniną lub ściereczką do kurzu.
Dane techniczne
- Model: 08305L
- Źródło światła: 6 x GU10 (max 9W na punkt)
- Napięcie wejściowe: AC 220-230V 50-60Hz
- Materiał: Aluminium, metal, plastik
- Wymiary korpusu lampy: D5,5 x 9,3 cm
- Wymiary podstawy: 59 x 5,5 x 2,5 cm
- Gwarancja: 2 lata
Utylizacja
Po zakończeniu okresu eksploatacji należy odłączyć urządzenie od zasilania, zdemontować je i rozdzielić poszczególne części. Odpady należy przekazać do odpowiedniej organizacji zajmującej się utylizacją zgodnie z lokalnymi przepisami.
Informacje o producencie
IMMAX
Praktyczna pomoc
Typowe problemy
Brak możliwości instalacji przez jedną osobę
Producent wymaga obecności minimum 2 osób do bezpiecznego montażu.
Utrata gwarancji
Nieprawidłowy montaż lub jakakolwiek ingerencja w konstrukcję lampy powoduje natychmiastowe zakończenie okresu gwarancyjnego.
Przed użyciem
- Wyłącz zasilanie (bezpieczniki) przed rozpoczęciem prac.
- Upewnij się, że masz pomoc drugiej osoby.
- Przygotuj miękkie podłoże do rozłożenia lampy.
- Sprawdź, czy posiadasz żarówki typu GU10 (brak w zestawie).
Parametry w praktyce
- Moc: max 6 x 9W
- Maksymalna dopuszczalna moc dla każdej z 6 żarówek.
- Napięcie: AC 220-230V
- Urządzenie przystosowane do standardowej sieci elektrycznej.
- Trzonek: GU10
- Typ gniazda żarówki, wymagający żarówek z tym konkretnym mocowaniem.

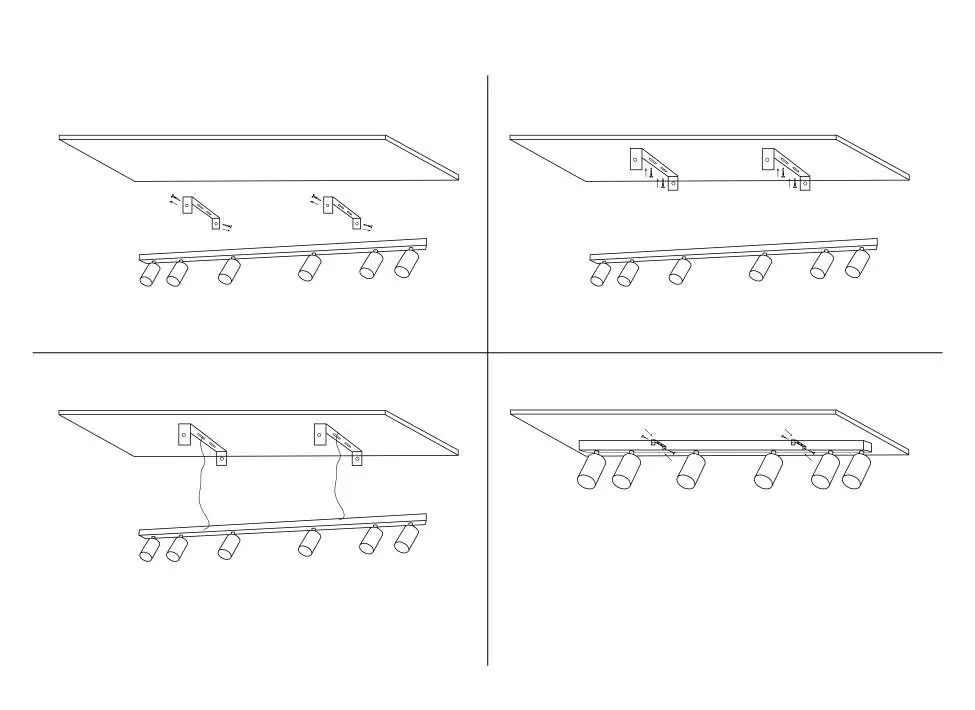

Ilustracje i schematy
- Krok 1: Wyłączenie zasilania.
- Krok 2: Montaż wsporników do sufitu.
- Krok 3: Podłączenie przewodów elektrycznych.
- Krok 4: Finalne zamocowanie lampy i włączenie zasilania.
Zgodność modelu
- Produkt przeznaczony do źródeł światła typu GU10.
