Niniejsza instrukcja dotyczy instalacji, użytkowania i konserwacji jednostki odzysku ciepła Innova FLEX 100H. Urządzenie wymaga montażu przez wykwalifikowany personel. Kluczowe jest zapewnienie odpowiedniej przestrzeni serwisowej, poprawne wykonanie połączeń hydraulicznych i elektrycznych oraz regularna wymiana filtrów.

Opis urządzenia

Jednostka wyposażona jest w polipropylenowy wymiennik ciepła o wysokiej sprawności (>90%), wentylatory bezszczotkowe EC oraz wężownicę wodną do osuszania lub integracji z systemami chłodzenia/grzania. Konstrukcja oparta jest na samonośnej ramie z blachy ocynkowanej z izolacją termiczną.

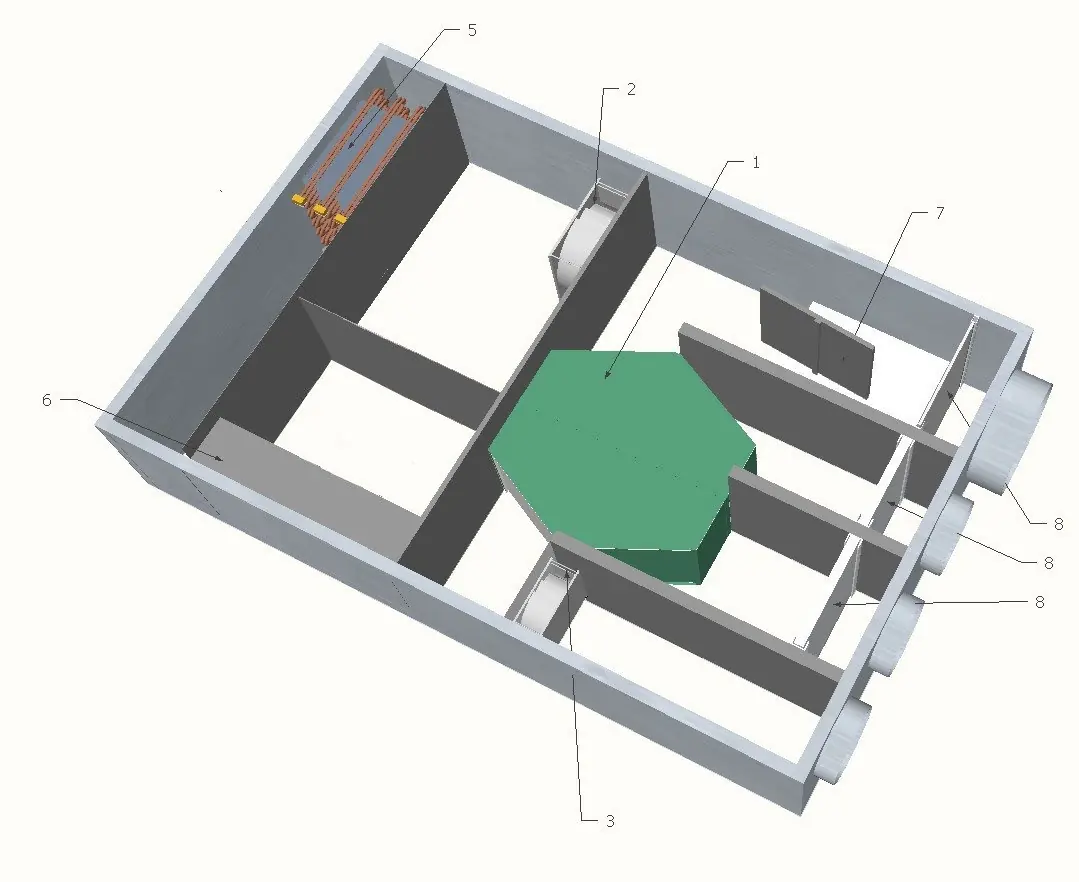

Główne komponenty jednostki
Główne komponenty jednostki

Instalacja

Urządzenie należy montować wewnątrz budynków mieszkalnych w temperaturze otoczenia od 0°C do 45°C. Należy unikać miejsc o wysokiej wilgotności i źródeł ciepła. Montaż może być sufitowy lub podłogowy przy użyciu prętów gwintowanych. Niezbędne jest zapewnienie spadku 2% dla odpływu kondensatu oraz montaż syfonu (H1, H2 > 40mm).

Montaż sufitowy
Montaż sufitowy
Montaż podłogowy
Montaż podłogowy

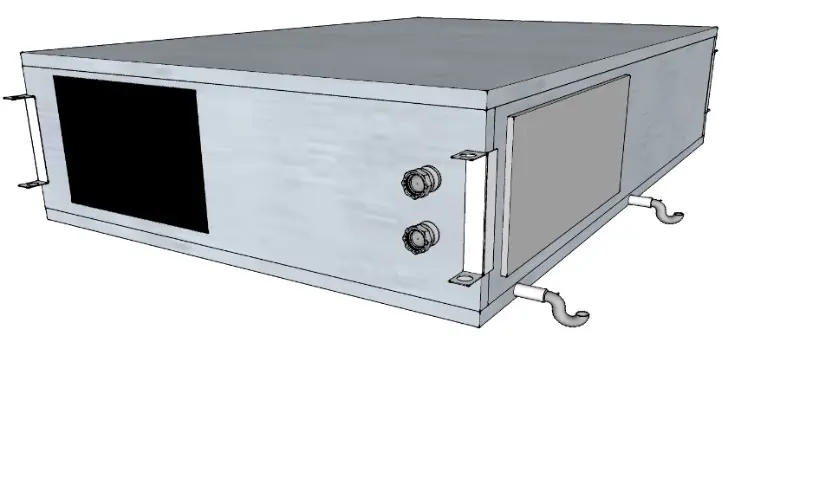

Widok ogólny jednostki z przyłączami
Widok ogólny jednostki z przyłączami
Oznaczenia króćców przyłączeniowych kanałów
Oznaczenia króćców przyłączeniowych kanałów
Lokalizacja wlotu powietrza
Lokalizacja wlotu powietrza
Oznaczenie przyłączy hydraulicznych IN/OUT
Oznaczenie przyłączy hydraulicznych IN/OUT

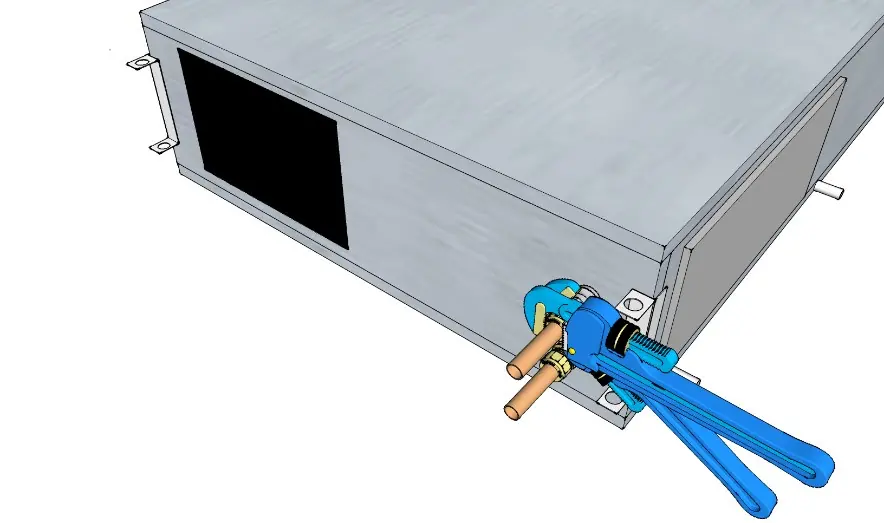

Dokręcanie przyłączy hydraulicznych
Dokręcanie przyłączy hydraulicznych

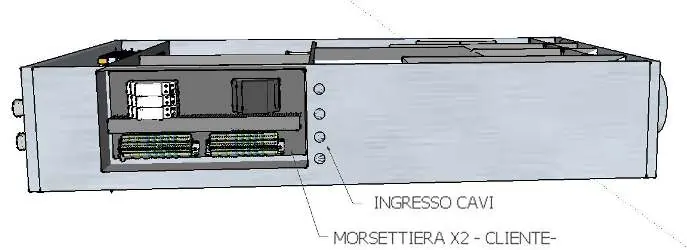

Dostęp do listwy zaciskowej i przepustów kablowych
Dostęp do listwy zaciskowej i przepustów kablowych

Połączenia

Przyłącza powietrzne (aerauliczne) należy wykonać zgodnie z oznaczeniami na obudowie, stosując przewody elastyczne (min. 500mm) w celu redukcji drgań. Połączenia hydrauliczne wymagają zachowania kierunków IN/OUT i stosowania zaworów odcinających. Połączenia elektryczne muszą być wykonane zgodnie z załączonym schematem, z użyciem dedykowanego obwodu zasilania i zabezpieczenia różnicowoprądowego.

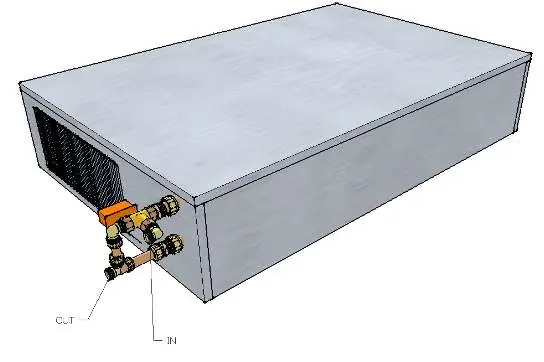

Podłączenie hydrauliczne
Podłączenie hydrauliczne

Obsługa

Sterowanie odbywa się za pomocą naściennego panelu dotykowego. Dostępne funkcje obejmują wybór prędkości wentylatora (nocna, nominalna, maksymalna), tryb automatyczny (na podstawie czujników wilgotności i jakości powietrza IAQ), zmianę sezonową (lato/zima) oraz blokadę klawiszy.

Konserwacja

Regularna konserwacja obejmuje:

  • Wymianę lub czyszczenie filtrów (odkurzaczem lub sprężonym powietrzem).
  • Czyszczenie wymiennika ciepła (tylko przez wykwalifikowany personel).
  • Czyszczenie wentylatorów i wnętrza jednostki.

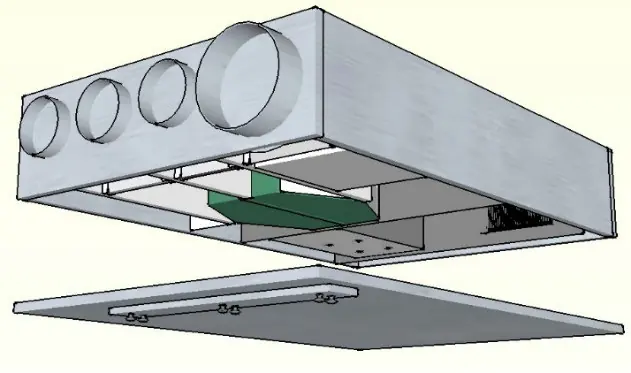

Dostęp do filtrów
Dostęp do filtrów

Rozwiązywanie problemów

W przypadku braku zasilania sprawdzić bezpiecznik. Przy niskim przepływie powietrza sprawdzić czystość filtrów i wymiennika. Wibracje mogą wynikać z niewyważenia łopatek wentylatora lub braku wypoziomowania jednostki.

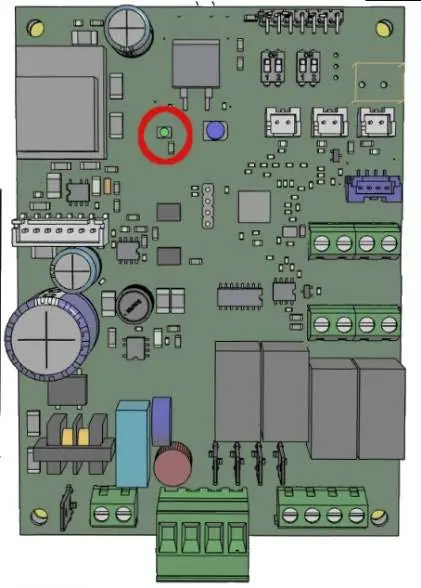

Płyta główna z diodą alarmową
Płyta główna z diodą alarmową

Praktyczna pomoc

Typowe problemy

Brak zasilania (wyświetlacz wyłączony)

Sprawdzić połączenie zasilania oraz bezpiecznik na czarnym złączu zasilającym z boku urządzenia.

Niski przepływ powietrza lub wilgoć w pomieszczeniu

Wymienić filtry, wyczyścić wymiennik ciepła lub sprawdzić, czy wentylatory nie są zanieczyszczone.

Wibracje urządzenia

Sprawdzić, czy urządzenie jest wypoziomowane, czy panele są dokręcone oraz czy łopatki wentylatora posiadają metalowe klipsy wyważające.

Wyciek kondensatu

Wyczyścić odpływ kondensatu i sprawdzić, czy urządzenie jest idealnie wypoziomowane.

Przed użyciem

  • Sprawdzić, czy urządzenie nie posiada uszkodzeń transportowych.
  • Upewnić się, że miejsce montażu jest wolne od mrozu i wilgoci.
  • Zapewnić dostęp do przyłączy powietrznych, elektrycznych i hydraulicznych.
  • Zainstalować syfon na odpływie kondensatu (H1, H2 > 40mm).
  • Zapewnić dedykowany obwód zasilania z wyłącznikiem różnicowoprądowym.
  • Sprawdzić dokręcenie śrub zacisków zasilających po pierwszych chwilach pracy.

Parametry w praktyce

Wydajność (30/15, 50/25, 60/15, 90/25)
Oznacza całkowity przepływ powietrza (np. 300mc/h) oraz przepływ powietrza świeżego (np. 150mc/h).
Wartość IAQ (0-5)
Indeks jakości powietrza: 0-1.99 (doskonała), 2-2.99 (dobra), 3-3.99 (średnia), 4-4.99 (słaba), 5 (niedopuszczalna).

Ilustracje i schematy

  • Schemat 1.1.9: Rozmieszczenie komponentów (wymiennik, wentylatory, filtry, szafa elektryczna).
  • Schemat 2.1.2: Montaż sufitowy przy użyciu prętów gwintowanych.
  • Schemat 3.1.1: Konfiguracje przyłączy powietrznych (tylne i przednie).
  • Schemat 5.1.3: Schemat połączeń elektrycznych dla wersji I.
  • Schemat 6.1.1: Procedura wyjmowania filtrów.

Zgodność modelu

  • Wersja I: Uproszczona elektronika z panelem dotykowym.
  • Wersja E: Zaawansowana elektronika z obsługą MODBUS RTU RS485.
  • Wymagane zasilanie 230V/1Ph/50Hz.
