Instrukcja obsługi przełącznika PoE+ Intellinet 10-PORT 562324
Szybki przewodnik instalacji i konfiguracji zewnętrznego przełącznika PoE+ L2+ Intellinet 562324. Zawiera instrukcje montażu, podłączenia zasilania, opisy diod LED oraz wytyczne dotyczące bezpiecznego użytkowania.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera podstawowe kroki instalacji i obsługi zewnętrznego, w pełni zarządzalnego przełącznika PoE+ L2+ (model 562324). Urządzenie wyposażone jest w osiem portów PoE 10/100/1000 Mb/s oraz dwa porty SFP Uplink. Obudowa z tworzywa ABS posiada klasę szczelności IP65, co umożliwia montaż zewnętrzny na ścianie lub słupie.
Umiejscowienie
Przed instalacją należy upewnić się, że miejsce montażu spełnia następujące warunki:
- Powierzchnia musi być w stanie utrzymać ciężar urządzenia.
- Należy zapewnić co najmniej 25 mm wolnej przestrzeni z góry i po bokach dla odpowiedniej wentylacji.
- Urządzenie powinno znajdować się z dala od źródeł zakłóceń elektrycznych (radia, nadajniki, wzmacniacze).
- Maksymalna odległość od podłączanych urządzeń sieciowych (RJ45) wynosi 100 m.
Połączenia
Aby podłączyć urządzenia sieciowe:
- Otwórz dolną pokrywę, podłącz kable, a następnie szczelnie zamknij pokrywę, aby zachować ochronę IP65.
- Wszystkie porty obsługują funkcję Auto-MDI/MDI-X, co pozwala na użycie kabli prostych lub krosowanych.
- Porty 1-8 są zgodne ze standardem IEEE 802.3af/at (PSE) i mogą zasilać urządzenia PoE (np. kamery IP, telefony VoIP).

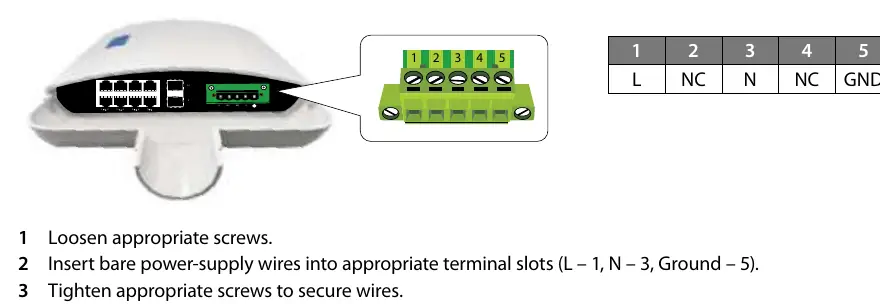

Podłączenie zasilania
Uwaga: Przed przystąpieniem do prac upewnij się, że zasilanie jest całkowicie odłączone.
- Użyj przewodów o przekroju 12-24 AWG.
- Poluzuj śruby bloku zacisków.
- Włóż przewody zasilające do odpowiednich slotów: L (1), N (3), Uziemienie (5).
- Dokręć śruby, aby zabezpieczyć przewody, a następnie zamontuj blok w urządzeniu.
Urządzenie obsługuje napięcie wejściowe 100-240 VAC, 50/60 Hz.
Dioda
Statusy diod LED informują o pracy urządzenia:
- PWR: Świeci, gdy zasilanie jest dostarczane.
- LINK (1-8): Zielone światło oznacza ustanowione połączenie; miganie oznacza przesyłanie danych.
- PoE (1-8): Niebieskie światło oznacza, że podłączone urządzenie jest zasilane.
- UPLINK (9-10): Świeci, gdy urządzenie jest podłączone do portu.
Informacje o producencie
Intellinet Network Solutions
Praktyczna pomoc
Typowe problemy
Brak sygnalizacji linku lub aktywności na diodzie LED.
Sprawdź poprawność konfiguracji podłączonego urządzenia oraz jego zasilanie.
Błąd połączenia zasilania.
Upewnij się, że zachowano właściwą polaryzację zgodnie z oznaczeniami na interfejsie zasilania.
Przed użyciem
- Upewnij się, że powierzchnia montażowa utrzyma ciężar urządzenia.
- Zapewnij min. 25 mm odstępu dla wentylacji.
- Sprawdź, czy zasilanie jest wyłączone przed podłączeniem przewodów.
- Użyj przewodów zasilających o przekroju 12-24 AWG.
- Po podłączeniu kabli upewnij się, że dolna pokrywa jest szczelnie zamknięta (ochrona IP65).
Parametry w praktyce
- Standard PoE
- IEEE 802.3af/at (PSE) - umożliwia zasilanie urządzeń przez kabel Ethernet.
- Auto-MDI/MDI-X
- Automatyczne wykrywanie typu kabla (prosty/krosowany).
Ilustracje i schematy
- Schemat zasilania: L (1), NC (2), N (3), NC (4), GND (5).
- Tabela LED: PWR (zasilanie), LINK (połączenie sieciowe), PoE (zasilanie PoE), UPLINK (połączenie portu).
Zgodność modelu
- Porty 1-8 obsługują zarówno urządzenia PoE, jak i standardowe urządzenia Ethernet bez PoE.
- Zasilanie wewnętrzne: 100-240 VAC, 50/60 Hz.
