Instrukcja montażu stołu Invicta Interior 44232
Szybki przewodnik montażu stołu Invicta Interior. Sprawdź listę części, kroki instalacji oraz procedurę zgłaszania uszkodzeń w przypadku reklamacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu stołu Invicta Interior. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie elementy zestawu. W przypadku stwierdzenia uszkodzeń produktu, należy skontaktować się ze sprzedawcą, u którego dokonano zakupu, przedstawiając dokumentację fotograficzną uszkodzeń oraz opakowania.
Lista części
Przed montażem sprawdź, czy w opakowaniu znajdują się następujące elementy:
- A: Blat stołu (1 szt.)
- B: Nogi (4 szt.)
- C: Elementy ramy (2 szt.)
- D: Elementy ramy (2 szt.)
- E: Śruby M8*16 (28 szt.)
- F: Podkładki M8*16 (28 szt.)
- G: Klucz imbusowy (1 szt.)
Instrukcja montażu
Montaż powinien odbywać się na miękkim podłożu, aby uniknąć zarysowań powierzchni blatu.
- Montaż ramy: Połącz elementy ramy (C i D) ze sobą, tworząc prostokątną konstrukcję. Użyj śrub (E) oraz podkładek (F) i dokręć je za pomocą klucza imbusowego (G).
- Montaż nóg i blatu: Przykręć nogi (B) do narożników ramy. Następnie przymocuj całą konstrukcję ramy do blatu (A) za pomocą pozostałych śrub i podkładek. Upewnij się, że wszystkie połączenia są stabilne.
Postępowanie w przypadku uszkodzeń
Jeśli produkt dotarł uszkodzony, prosimy o przygotowanie następujących materiałów dla sprzedawcy:
- Zdjęcia uszkodzonego elementu lub miejsca.
- Zdjęcie etykiety na opakowaniu (pozwala na identyfikację produktu).
- Zdjęcie opakowania (wewnątrz i na zewnątrz), jeśli jest uszkodzone.
Praktyczna pomoc
Typowe problemy
Uszkodzenie produktu podczas transportu
Zrób zdjęcia uszkodzenia, opakowania oraz etykiety z numerem zamówienia i skontaktuj się ze sprzedawcą.
Przed użyciem
- Sprawdź zawartość paczki zgodnie z listą części (A-G)
- Przygotuj miękkie podłoże do montażu
- Upewnij się, że masz wszystkie 28 śrub i podkładek
- Nie dokręcaj śrub zbyt mocno przed upewnieniem się, że wszystkie elementy są dobrze spasowane
Ilustracje i schematy

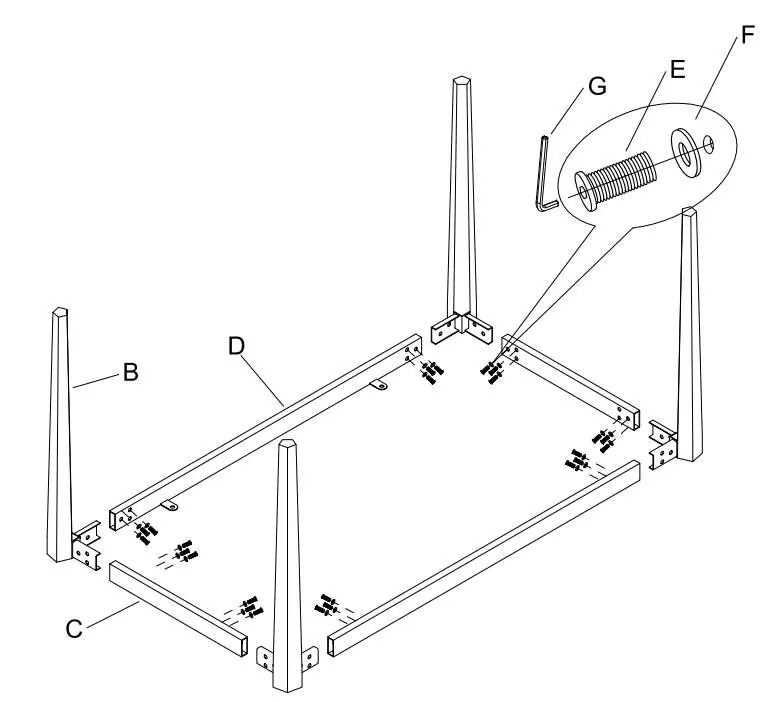

- Schemat 1: Montaż ramy z nóg i elementów poprzecznych
- Schemat 2: Przykręcanie gotowej ramy do blatu stołu
Zgodność modelu
- Instrukcja dotyczy modeli: 44232, 44233, 44765, 44766, 44767, 44768
