Instrukcja montażu lady recepcyjnej Ivy Bronx 120-150 cm

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu lady recepcyjnej Ivy Bronx o szerokości 120-150 cm. Dokument obejmuje procedury łączenia paneli, instalacji prowadnic szuflad oraz regulacji zawiasów drzwiowych. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu i odpowiednie narzędzia.

Elementy zestawu

• 100x złącze 2-w-1
• 20x wkręt samogwintujący
• 100x zaślepka otworu
• 2x zawias bez osłony
• 1x para prowadnic trzyczęściowych 14-calowych
• 1x osłona przewodów
• 2x listwa świetlna

Wskazówki montażowe

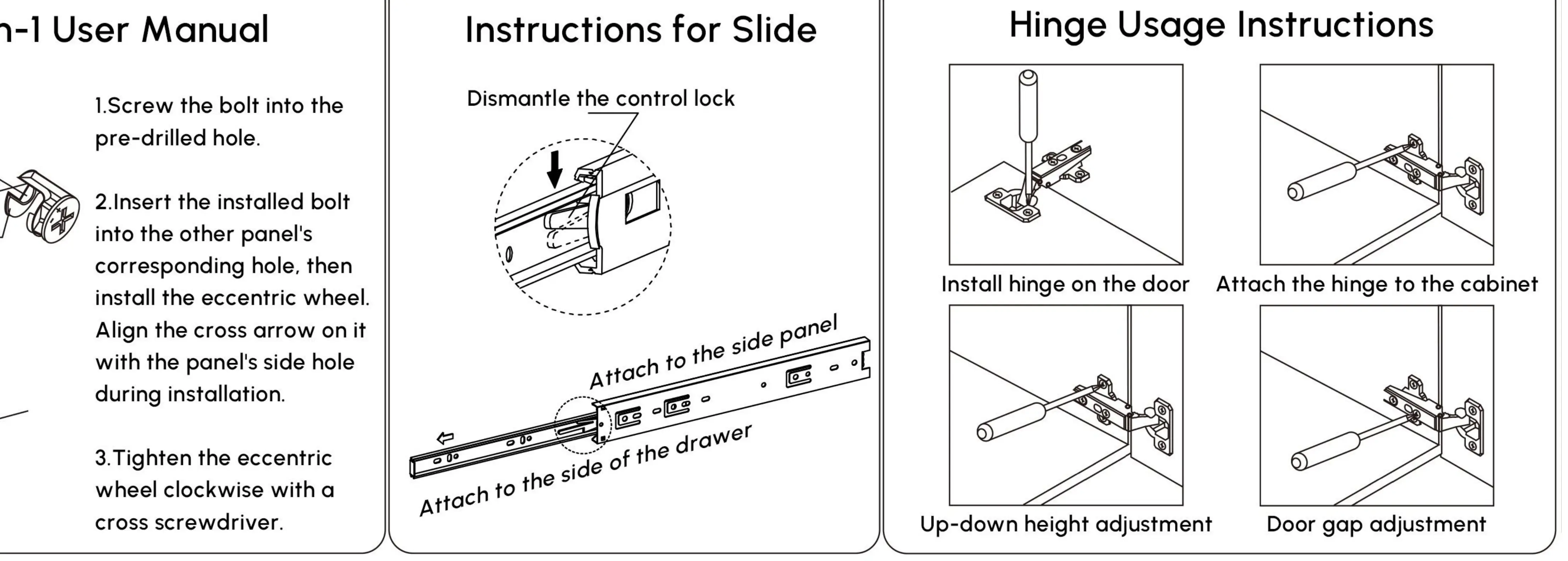

Złącza 2-w-1: Wkręć śrubę w nawiercony otwór. Włóż trzpień w odpowiedni otwór w drugim panelu, a następnie nałóż mimośród. Dokręć mimośród zgodnie z ruchem wskazówek zegara za pomocą śrubokręta krzyżakowego, upewniając się, że strzałka na mimośrodzie jest skierowana w stronę panelu.

Prowadnice szuflad: Przed montażem należy zdemontować blokadę sterującą prowadnicy. Zamontuj prowadnicę na panelu bocznym, a następnie przymocuj drugą część do szuflady.

Instrukcja montażu krok po kroku

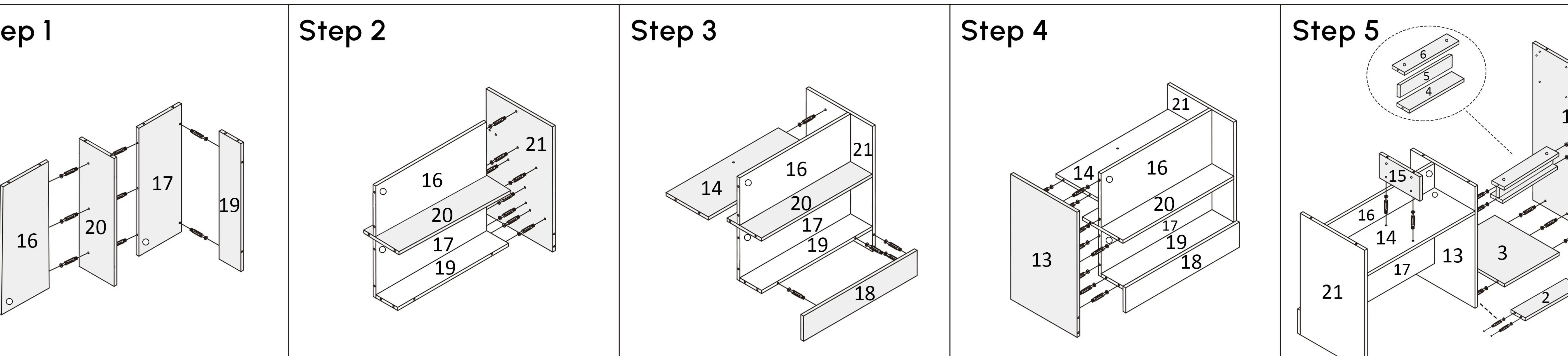

1. Kroki 1-5: Rozpocznij od połączenia paneli głównych (16, 17, 19, 20, 21) za pomocą złączy 2-w-1. Zamontuj półki wewnętrzne (14, 15) oraz panele boczne (13, 3).

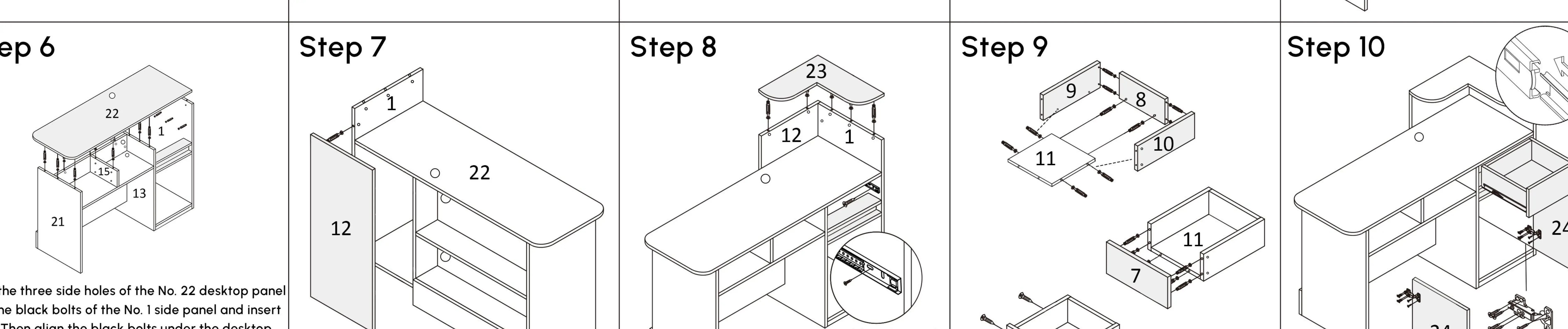

2. Kroki 6-8: Połącz panel blatu (22) z konstrukcją główną, upewniając się, że otwory są wyrównane. Zamontuj prowadnice szuflad oraz górny panel (23).
3. Kroki 9-10: Złóż szuflady (7, 8, 9, 10, 11) i zamontuj je w prowadnicach. Na koniec zamontuj drzwi (24) przy użyciu zawiasów.

Regulacja zawiasów

Po zamontowaniu drzwi możesz dokonać regulacji:

• Wysokość: Użyj śrub regulacyjnych na zawiasie, aby podnieść lub obniżyć drzwi.
• Szczelina: Wyreguluj śruby, aby zmienić odstęp między drzwiami a szafką.
