Instrukcja obsługi lampy wiszącej Ivy Bronx 120VAC

Szybki przewodnik po instalacji i podłączeniu lampy wiszącej Ivy Bronx 120VAC. Dowiedz się, jak zamontować oprawę, wyregulować długość przewodu i podłączyć zasilanie.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i podłączenia lampy wiszącej Ivy Bronx. Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń, w miejscach suchych lub wilgotnych. Lampa wymaga zasilania 120VAC / 60Hz i jest kompatybilna ze ściemniaczami typu TRIAC (leading-edge) oraz ELV (trailing-edge). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone w skrzynce bezpieczników.

Przygotowanie do instalacji

Przed montażem należy przygotować miejsce instalacji i sprawdzić zawartość zestawu:

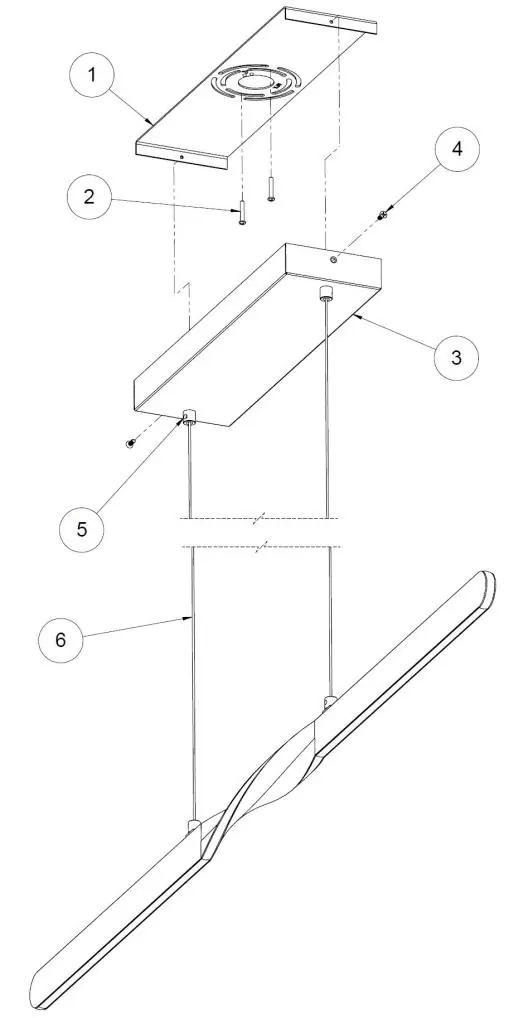

Schemat montażu lampy wiszącej z oznaczeniem elementów (1-6).
Schemat montażu lampy wiszącej z oznaczeniem elementów (1-6).
  • Odłącz zasilanie elektryczne w skrzynce bezpieczników.
  • Wyjmij oprawę i elementy montażowe z opakowania.
  • Zdemontuj wspornik montażowy (1) z oprawy (3), odkręcając dwie śruby (4).
  • Zamontuj wspornik montażowy (1) do puszki przyłączeniowej za pomocą dwóch śrub (2).
  • Regulacja wysokości: Aby dostosować wysokość lampy, poluzuj wkręty blokady przewodu (5) w czaszy (3), obracając je w lewo. Przesuń przewód (6) na pożądaną długość, a następnie dokręć wkręty blokady. Nadmiar przewodu można zwinąć i ukryć wewnątrz czaszy.

Podłączenie elektryczne

Wszystkie połączenia muszą być wykonane wewnątrz puszki przyłączeniowej. Jeśli przewody zasilające znajdują się w odległości mniejszej niż 3 cale (ok. 7,6 cm) od sterownika LED, należy użyć przewodów odpornych na temperaturę co najmniej 90°C (194°F).

  • Połącz przewód uziemiający (zielony) z przewodem uziemiającym instalacji domowej.
  • Dla instalacji bez ściemniacza: Połącz biały przewód lampy z białym przewodem neutralnym (N) zasilania oraz czarny przewód lampy z czarnym przewodem fazowym (L) zasilania.
  • Dla instalacji ze ściemniaczem TRIAC: Połącz biały przewód lampy z przewodem neutralnym (N) zgodnie z instrukcją ściemniacza, a czarny przewód lampy z przewodem sterującym (L) ściemniacza.
  • Zabezpiecz wszystkie połączenia za pomocą dołączonych nakrętek przewodów. Upewnij się, że żadne nieizolowane przewody nie wystają poza nakrętki.

Montaż oprawy

Po wykonaniu połączeń elektrycznych:

  1. Umieść oprawę (3) nad wspornikiem montażowym (1).
  2. Dopasuj otwory boczne i zabezpiecz całość za pomocą dwóch śrub (4).
  3. Włącz zasilanie w skrzynce bezpieczników.

Bezpieczeństwo i konserwacja

Zaleca się, aby instalację elektryczną przeprowadził wykwalifikowany elektryk zgodnie z lokalnymi przepisami. Lampa jest odpowiednia do montażu na sufitach o nachyleniu do 65 stopni. W przypadku jakichkolwiek modyfikacji urządzenia, gwarancja może zostać unieważniona.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po instalacji

Sprawdź, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy wszystkie połączenia przewodów są poprawne i zabezpieczone nakrętkami.

Ściemniacz nie działa poprawnie

Upewnij się, że używany ściemniacz jest typu TRIAC lub ELV i został podłączony zgodnie z instrukcją producenta ściemniacza.

Przewód jest za długi lub lampa wisi krzywo

Poluzuj wkręty blokady przewodu (strain relief) w czaszy, aby wyregulować długość przewodu, a następnie dokręć je ponownie.

Przed użyciem

  • Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
  • Sprawdź stan przewodów zasilających pod kątem uszkodzeń.
  • Upewnij się, że puszka przyłączeniowa jest odpowiednio zamontowana.
  • Przygotuj ściemniacz TRIAC lub ELV, jeśli planujesz regulację jasności.
  • Sprawdź, czy przewody zasilające są odporne na temperaturę 90°C, jeśli znajdują się blisko sterownika LED.

Ilustracje i schematy

  • 1: Wspornik montażowy przykręcany do puszki.
  • 2: Śruby mocujące wspornik.
  • 3: Czasza lampy (canopy).
  • 4: Śruby boczne mocujące oprawę do wspornika.
  • 5: Wkręty blokady przewodu (strain relief) do regulacji wysokości.

Zgodność modelu

  • Kompatybilna ze ściemniaczami TRIAC (leading-edge) oraz ELV (trailing-edge).
  • Przeznaczona do użytku wewnątrz pomieszczeń (suche lub wilgotne miejsca).
  • Nadaje się do montażu na sufitach o nachyleniu do 65 stopni.
