Instrukcja montażu i wymiary blatu James Martin Vanities 72" 3cm

Najważniejsze informacje techniczne

Niniejszy dokument zawiera precyzyjne schematy wymiarowe dla blatów łazienkowych James Martin Vanities o szerokości 72 cali (ok. 1829 mm) i grubości 3 cm. Instrukcja jest niezbędna do prawidłowego zaplanowania instalacji baterii oraz umywalek w modelach 050-S72, 080-S72 oraz 090-S72.

Specyfikacja wymiarowa blatów

Dokument dzieli się na dwa główne typy konstrukcyjne, które różnią się rozmieszczeniem otworów montażowych:

Serie 080 oraz 090

Schemat dla tych serii wskazuje rozmieszczenie otworów pod baterie oraz umywalki. Kluczowe wymiary obejmują:

• Szerokość całkowita: 72 cale (1829 mm).
• Głębokość całkowita: 23 1/2 cala (597 mm).
• Średnica otworu pod baterię: 1 3/8 cala (35 mm).
• Otwory pod umywalkę: 1 3/4 cala (45 mm) oraz 3 cale (75 mm).

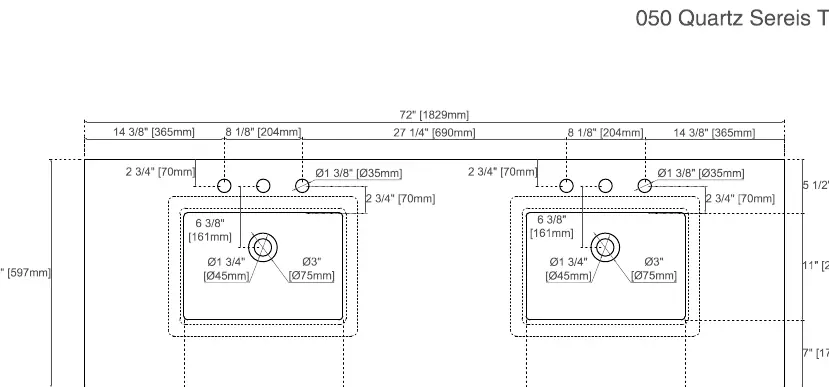

Seria 050 Quartz

Schemat dla serii 050 Quartz posiada odmienne rozstawy otworów w porównaniu do serii 080/090. Przed przystąpieniem do montażu należy upewnić się, że posiadany model jest zgodny z odpowiednim rysunkiem technicznym, aby uniknąć błędów przy wycinaniu otworów w szafce lub montażu armatury.

Wskazówki montażowe

Przed przystąpieniem do instalacji blatu należy:

• Zweryfikować model blatu zgodnie z oznaczeniem na opakowaniu.
• Upewnić się, że szafka podumywalkowa jest wypoziomowana i stabilna.
• Sprawdzić rozstaw otworów pod baterię względem posiadanej armatury.
• W przypadku wątpliwości dotyczących montażu lub gwarancji, należy odwiedzić oficjalną stronę producenta pod adresem www.jamesmartinvanities.com.
