Instrukcja montażu szafki łazienkowej Wayfair BV B120 J24 / E24A / E24B
Pobierz instrukcję montażu szafki łazienkowej Wayfair serii BV B120. Znajdziesz tu szczegółowe kroki instalacji dla modeli J24, E24A i E24B, listę części, wymiary oraz wskazówki dotyczące pielęgnacji mebla.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu szafek łazienkowych Wayfair z serii BV B120, w tym modeli BV B120 J24, BV B120 E24A oraz BV B120 E24B. Dokument zawiera szczegółowe schematy montażowe, listę niezbędnych elementów oraz wytyczne dotyczące konserwacji mebli.
Narzędzia i przygotowanie
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy wymienione w sekcji Hardware. Zalecane narzędzia:
- Ołówek
- Śrubokręt
- Wiertarka
- Młotek
- Silikon
Montaż szafki
Proces montażu różni się w zależności od modelu (szuflady vs drzwi), jednak ogólne kroki obejmują:
- Przygotowanie paneli: Montaż łączników mimośrodowych (Two-in-one connector) oraz kołków drewnianych w odpowiednich otworach.

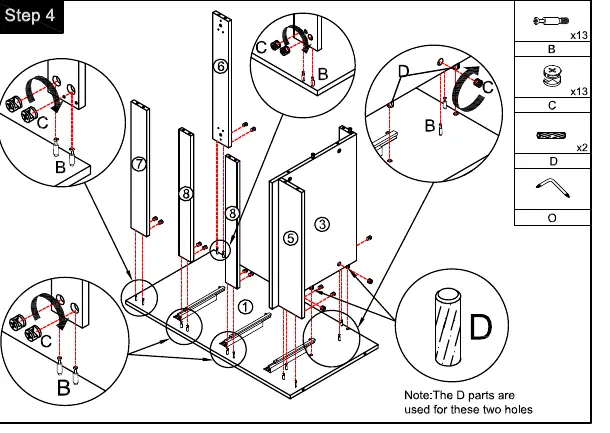

- Montaż korpusu: Łączenie paneli bocznych z podstawą i górą za pomocą śrub i łączników. Należy zwrócić uwagę na oznaczenia otworów.

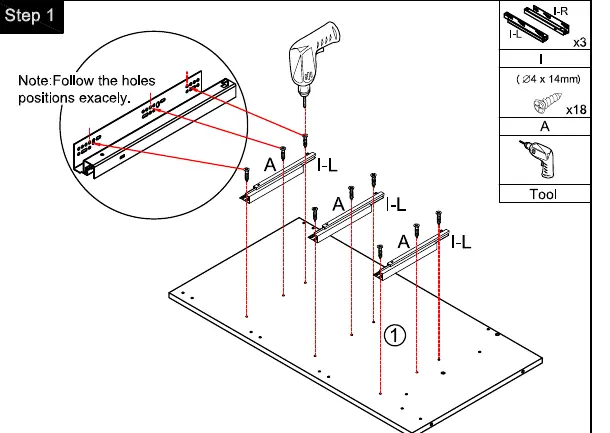

- Montaż prowadnic: W przypadku modeli z szufladami, prowadnice należy przykręcić do paneli bocznych przed złożeniem korpusu.

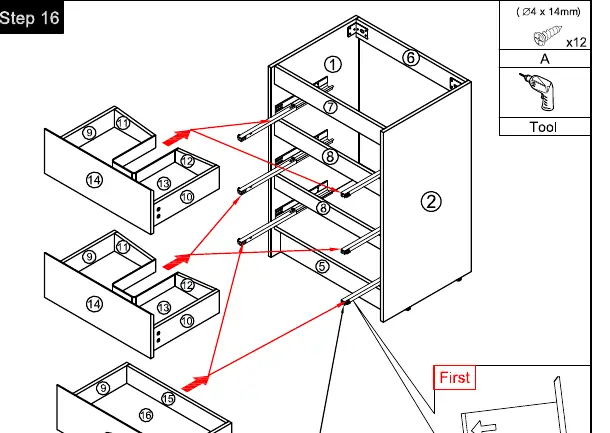

- Montaż szuflad: Złożenie boków szuflady, montaż dna i frontu.
- Montaż drzwi (modele E24A): Montaż zawiasów do drzwi i korpusu, a następnie regulacja ich położenia.

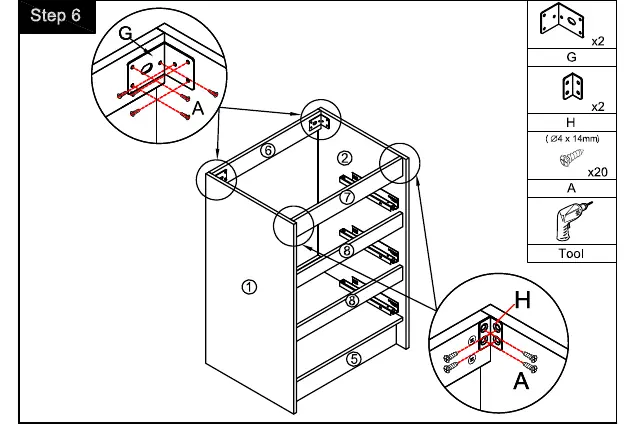

- Mocowanie do ściany: Użycie dołączonych wsporników i kołków rozporowych w celu zapewnienia stabilności mebla.

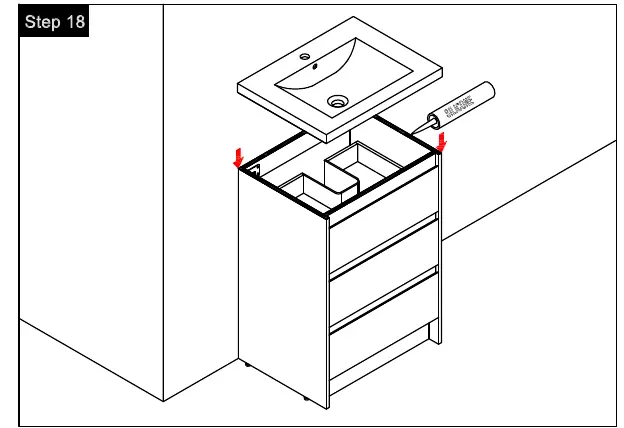

- Montaż umywalki: Nałożenie silikonu na górną krawędź szafki przed osadzeniem umywalki.
Pielęgnacja i konserwacja
- Regularnie wycieraj mebel miękką, suchą szmatką.
- Unikaj stosowania silnych środków czyszczących, kwasów, octu lub środków ściernych, które mogą uszkodzić wykończenie.
- Chroń mebel przed nadmierną ekspozycją na światło słoneczne, wilgoć oraz ekstremalne temperatury.
- Nie stawiaj gorących urządzeń (np. prostownic, lokówek) bezpośrednio na blacie.
- Wszelkie rozlane płyny należy natychmiast wycierać.
Informacje o producencie
Wayfair
Praktyczna pomoc
Typowe problemy
Drzwi nie domykają się równo
Wyreguluj zawiasy, dokręcając lub luzując śruby regulacyjne na zawiasie.
Szuflada nie przesuwa się płynnie
Sprawdź, czy prowadnice są zamontowane w odpowiednich otworach i czy śruby są dokręcone do końca.
Szafka jest niestabilna
Upewnij się, że wszystkie łączniki mimośrodowe są dokręcone zgodnie z ruchem wskazówek zegara i że szafka została przymocowana do ściany za pomocą dołączonych wsporników.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą Hardware.
- Przygotuj miejsce montażu, chroniąc podłogę przed zarysowaniami.
- Upewnij się, że masz dostęp do wiertarki i śrubokręta.
- Sprawdź, czy ściana jest odpowiednia do montażu wsporników zabezpieczających.
- Przygotuj silikon do uszczelnienia umywalki.
Parametry w praktyce
- Łącznik mimośrodowy (Two-in-one connector)
- Główny element łączący panele. Należy upewnić się, że strzałka na zamku wskazuje na trzpień przed dokręceniem.
- Kołek drewniany (Wood plug)
- Element stabilizujący połączenia paneli.
- Wspornik (Bracket)
- Element służący do trwałego przymocowania szafki do ściany w celu uniknięcia przewrócenia.
Ilustracje i schematy
- Schematy pokazują kolejność montażu paneli oznaczonych numerami.
- Rysunki z czerwonymi liniami przerywanymi wskazują miejsca wkręcania śrub.
- Powiększenia (kółka) pokazują szczegóły montażu zawiasów i prowadnic.
Zgodność modelu
- Instrukcja dotyczy trzech różnych modeli (J24, E24A, E24B), upewnij się, że korzystasz z odpowiedniego schematu dla swojego modelu.
- Montaż wymaga wiercenia w ścianie.
