Instrukcja montażu lampy wiszącej Wayfair 0818-LP Bircham

Najważniejsze informacje

Instalacja lampy wiszącej powinna być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Używaj wyłącznie żarówek o mocy zgodnej ze specyfikacją produktu, aby uniknąć przegrzania.

Wskazówki dotyczące rozmieszczenia

• Nad wyspą kuchenną: Wyśrodkuj lampę nad wyspą. Jeśli wieszasz kilka lamp, stosuj jedną na każde 24 cale (ok. 60 cm) długości wyspy. Oprawy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
• Nad stołem w jadalni: Oprawa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem stołu. Zaleca się wybór lampy o 12 cali (ok. 30 cm) węższej niż szerokość stołu.
• W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi. Zapewnij odpowiedni prześwit dla otwieranych drzwi.

Przygotowanie do montażu

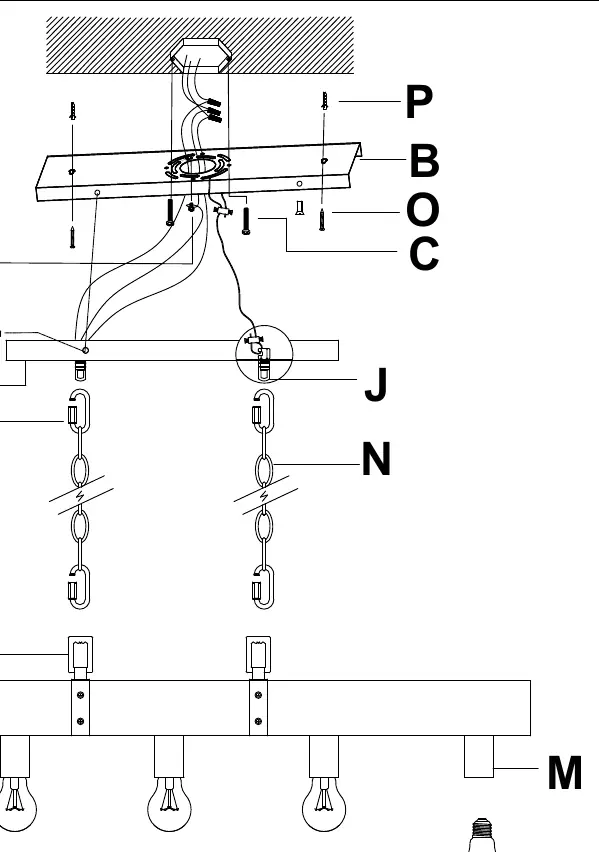

Po rozpakowaniu usuń starą oprawę wraz ze starym wspornikiem montażowym. Wyjmij z zestawu wspornik montażowy (B). Przyłóż go do sufitu, zaznacz ołówkiem miejsca na otwory, wywierć je i włóż plastikowe kołki rozporowe (P), aż zrównają się z powierzchnią sufitu.

Montaż oprawy

1. Dostosuj długość łańcucha (N) do pożądanej wysokości zawieszenia. W razie potrzeby użyj kombinerek, aby usunąć nadmiar ogniw.
2. Przymocuj łączniki łańcucha (H) do końców łańcuchów (N).
3. Przeciągnij przewody lampy przez górną pętlę (L) i wzdłuż łańcucha (co około trzy ogniwa), napinając je.
4. Przymocuj łańcuchy do pętli czaszy (J) za pomocą łączników.
5. Z pomocą asystenta podtrzymującego ciężar lampy, przykręć wspornik montażowy (B) do sufitu za pomocą śrub montażowych (O) wkręcanych w kołki (P) lub bezpośrednio w belki drewniane.

Podłączenie przewodów

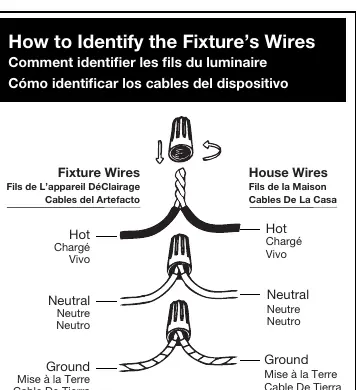

Podłącz przewody lampy do przewodów zasilających z puszki przyłączeniowej:

• Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem.
• Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym splotem.
• Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty z zielonym wewnętrznym splotem.

Skręć końcówki przewodów razem i zabezpiecz je nakrętką (złączką). Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym i dokręć ją.

Wykończenie instalacji

Dociśnij czaszę (F) do wspornika montażowego (B), wyrównaj otwory boczne i zabezpiecz całość śrubami montażowymi (A). Wkręć żarówki (brak w zestawie) do oprawek (M), włącz zasilanie i przetestuj działanie lampy.
