Instrukcja montażu lampy sufitowej Wayfair 1084-5FM
Dowiedz się, jak bezpiecznie zamontować lampę sufitową Wayfair 1084-5FM. Instrukcja zawiera schemat podłączenia przewodów, wskazówki dotyczące wysokości montażu oraz kroki instalacji krok po kroku.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy sufitowej Wayfair 1084-5FM. Ze względów bezpieczeństwa, wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Wskazówki dotyczące rozmieszczenia oświetlenia
Instrukcja zawiera zalecenia dotyczące wysokości montażu lamp w zależności od ich przeznaczenia:
- Nad wyspą kuchenną: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
- Nad stołem w jadalni: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad stołem. Zaleca się wybór lampy o 12 cali (ok. 30 cm) węższej niż szerokość stołu.
- W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi, z uwzględnieniem prześwitu dla otwieranych drzwi.
Przygotowanie do instalacji
- Wyłącz zasilanie w skrzynce bezpieczników i usuń starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przygotuj wspornik montażowy (A), mocując do niego nypel (D) za pomocą podkładki (B) i nakrętki sześciokątnej (C).
- Przymocuj wspornik montażowy (A) do puszki elektrycznej za pomocą śrub montażowych (F).
- Upewnij się, że nypel (D) wystaje na odpowiednią długość, aby umożliwić późniejsze zamocowanie zwieńczenia (H).
Podłączenie przewodów
Podłącz przewody lampy do przewodów zasilających z puszki elektrycznej zgodnie z poniższym schematem:
- Przewód fazowy (Hot): Czarny, gładki lub przezroczysty z czarnym wewnętrznym splotem.
- Przewód neutralny (Neutral): Biały, żebrowany lub przezroczysty z białym wewnętrznym splotem.
- Przewód uziemiający (Ground): Zielony, miedziany lub przezroczysty z zielonym wewnętrznym splotem.
Skręć końcówki przewodów razem i zabezpiecz je złączką. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.
Montaż lampy
- Podnieś czaszę lampy (G) do wspornika montażowego (A), tak aby nypel (D) przeszedł przez otwór w środku czaszy.
- Zabezpiecz czaszę (G), nakręcając zwieńczenie (H) na wystający gwint nypla (D).
- Wkręć odpowiednie żarówki (brak w zestawie), przestrzegając maksymalnej dopuszczalnej mocy określonej w specyfikacji lampy.
- Włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Wayfair
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówki są poprawnie wkręcone i czy zasilanie w skrzynce bezpieczników jest włączone.
Brak przewodu uziemiającego w instalacji domowej
Owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj śrubokręt
- Upewnij się, że masz odpowiednie żarówki (nie dołączone)
- Poproś drugą osobę o pomoc przy podtrzymaniu lampy podczas podłączania przewodów
Parametry w praktyce
- Maksymalna moc
- Nie przekraczaj maksymalnej mocy żarówek określonej w specyfikacji lampy, aby uniknąć przegrzania.
Ilustracje i schematy
- Schemat na stronie 2 pokazuje identyfikację przewodów: Hot (czarny/gładki), Neutral (biały/żebrowany), Ground (zielony/miedź).

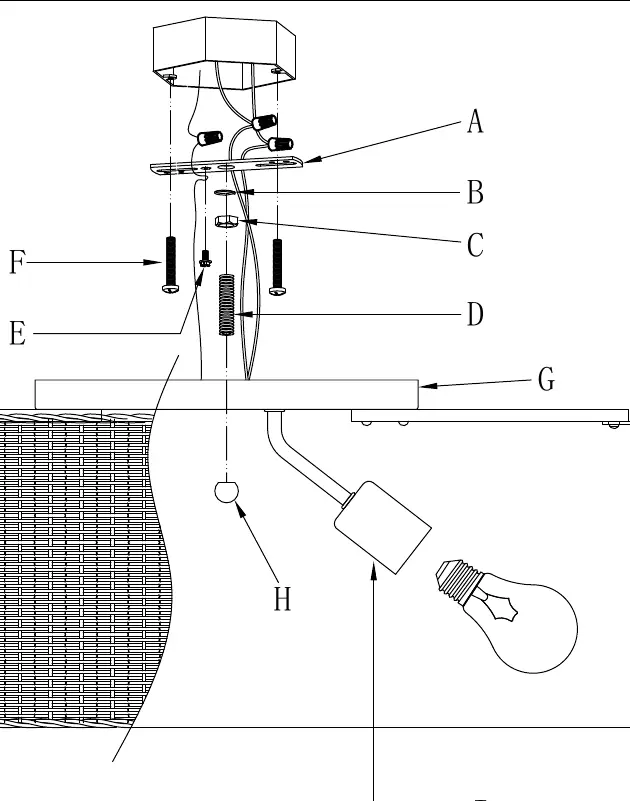

- Schemat montażowy przedstawia kolejność: wspornik (A), nypel (D), nakrętka (C), podkładka (B), śruby (F), czasza (G), zwieńczenie (H).
