Instrukcja montażu lampy wiszącej Wayfair 1081-8P

Najważniejsze informacje

Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Należy używać wyłącznie żarówek o parametrach zgodnych ze specyfikacją lampy i nie przekraczać maksymalnej dopuszczalnej mocy.

Wskazówki dotyczące wysokości zawieszenia

Aby zapewnić optymalne oświetlenie i estetykę, należy przestrzegać następujących zasad:

• Nad wyspą kuchenną: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem. W przypadku lamp wiszących zaleca się stosowanie jednej lampy na każde 24 cale (ok. 60 cm) długości wyspy.
• Nad stołem w jadalni: Oprawa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem stołu. Zaleca się wybór lampy o 12 cali (ok. 30 cm) węższej niż szerokość stołu.
• W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi, uwzględniając przestrzeń dla otwierających się drzwi.

Przygotowanie do instalacji

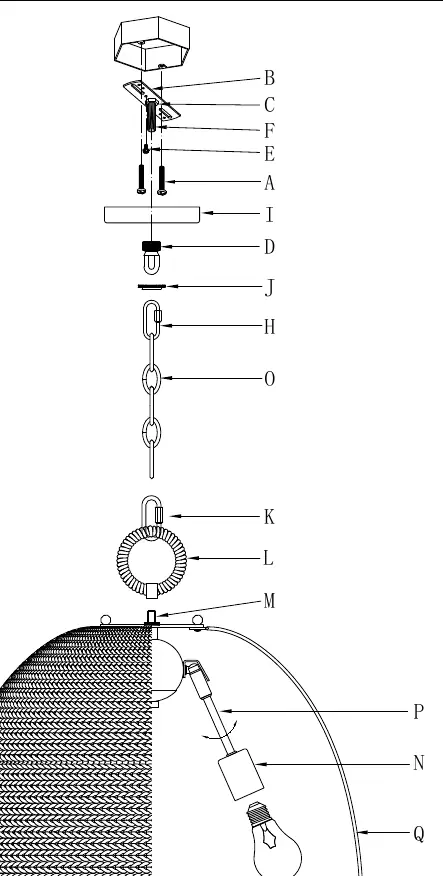

Ostrożnie wyjmij lampę z opakowania i zlokalizuj żółtą torebkę z częściami. Zdemontuj starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Zamontuj nowy wspornik (B) do puszki przyłączeniowej za pomocą śrub (A), upewniając się, że jest solidnie dokręcony.

Montaż lampy

Dostosuj długość łańcucha (O) do pożądanej wysokości zawieszenia, usuwając nadmiar ogniw za pomocą kombinerek. Przymocuj łańcuch do łączników (K) przy górnej pętli (L) oraz do łącznika (H) przy pętli czaszy (D). Przeciągnij przewody lampy przez pętlę (L), ogniwa łańcucha (O), kołnierz pętli czaszy (J) oraz czaszę (I), aż wyjdą na zewnątrz.

Podłączenie przewodów

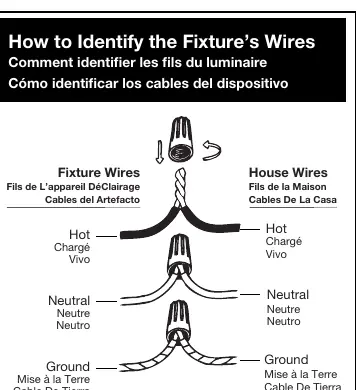

Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Połącz przewody lampy z przewodami zasilającymi z puszki przyłączeniowej zgodnie z poniższym schematem:

• Faza (Hot): Przewód czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem.
• Neutralny (Neutral): Przewód biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
• Uziemienie (Ground): Przewód miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Skręć końcówki przewodów w tym samym kierunku i zabezpiecz je złączkami. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Podnieś czaszę (I) do sufitu i zabezpiecz ją, dokręcając kołnierz pętli czaszy (J) oraz pętlę (D) na złączce (F). Zamontuj żarówki w gniazdach (N) wewnątrz klosza (Q). Upewnij się, że żarówki nie dotykają klosza. Po zakończeniu montażu włącz zasilanie i przetestuj działanie lampy.
